前提：

• 可以通过网络访问网关，但不能直接访问北辰模块
• 网关可以访问北辰模块

目标

通过网关的透明通讯转发访问北辰模块，访问的功能包括：

• modscan访问北辰的modbus数据

• PLC编程软件，透过网关+北辰模块，对PLC直接编程和读取数据。需要先在本机安装北辰摸的驱动程序，参考：北辰模块连接西门子编程软件Step7

• 访问北辰模块的网页（暂不能实现）

• 北辰自己软件查找和配置北辰模块（暂不能实现）

步骤

• 下载网关查找配置工具
  • 下载最新的网关查找配置工具，参考：网关查找与更新工具
• 通过该工具，更新eview程序到最新，参考：网关查找与更新工具
  •
• 选中网关，“打开配置”，会在浏览器中打开网关的配置界面
• 左侧菜单进入：其他/通讯透明转发 配置界面
  •

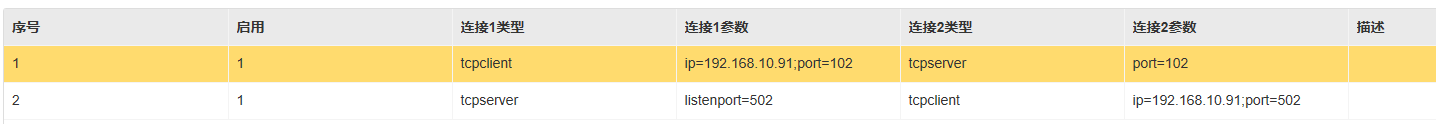

• 通过增加或修改按钮，增加两个配置。
  • 序号1，将北辰的102端口，和网关的102建立了透明转发连接，用于西门子编程软件的查找与连接。 需先安装北辰的驱动
    • 连接1类型：TCP客户端
    • 连接1参数：ip=192.168.1.188;port=102   ------------IP需要改为北辰模块的IP，缺省是192.168.1.188
    • 连接2类型：TCP服务端
    • 连接2参数：port=102
    •
  • 序号2，用于将北辰的502端口（modbus端口），和网关的502建立透明转发连接，用于modscan扫描和校对数据
    • 连接1类型：TCP客户端
    • 连接1参数：ip=192.168.1.188;port=502   ------------IP需要改为北辰模块的IP，缺省是192.168.1.188
    • 连接2类型：TCP服务端
    • 连接2参数：port=502
    •
  • 结果：
  •
• 通过工具重启eview，就可以通过PLC编程软件找到PLC，也可以通过modscan扫描设备
  •
