4.2.1 搜索设备

运行 BCDevice 软件，如下图：

• 1.搜索设备之前请：选择好连接 BCNet-CJ 模块的【网络接口】；
  • 如果电脑和模块是通过网线连接的，请选择【本地连接】；
  • 如果电脑和模块是通过无线连接的，请选择【无线网络连接】。

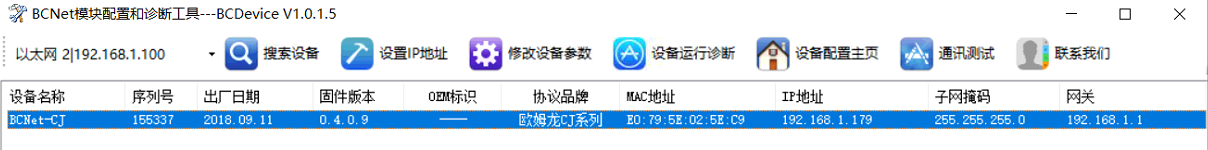

• 2.点击【搜素设备】按钮，可以把网络上的 BCNet-CJ 模块搜索出来，此时我们可以看到模块的一些基本信息，包括：序列号、出厂日期、固件版本、IP 地址、子网掩码、网关等信息。
•

4.2.2 设置 IP 地址

如果北辰模块仅仅接入eview网关

• 那么这个地址（192.168.1.188）不要修改
• 而是将eview网关eth1，且将eth1地址改为：192.168.1.15，掩码：255.255.255

如果因为其他原因，需要修改北辰模块的网络IP，则按照下面步骤修改

• 首先，我们需要修改 BCNet-S7 模块的 IP 地址来保证与电脑的 Ip 地址在同一网段。

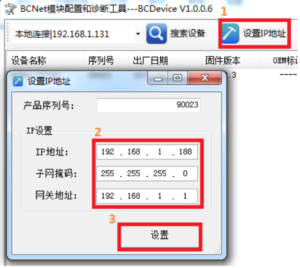

• 点击【设置 IP 地址】按钮，在弹出的对话框中，对【IP 地址】、【子网掩码】、【网关】进行修改，修改完
• 成后，点击【设置】按钮进行参数保存。使用手册 CN-V1.4
• BCNet-S7 以太网通讯处理器
•

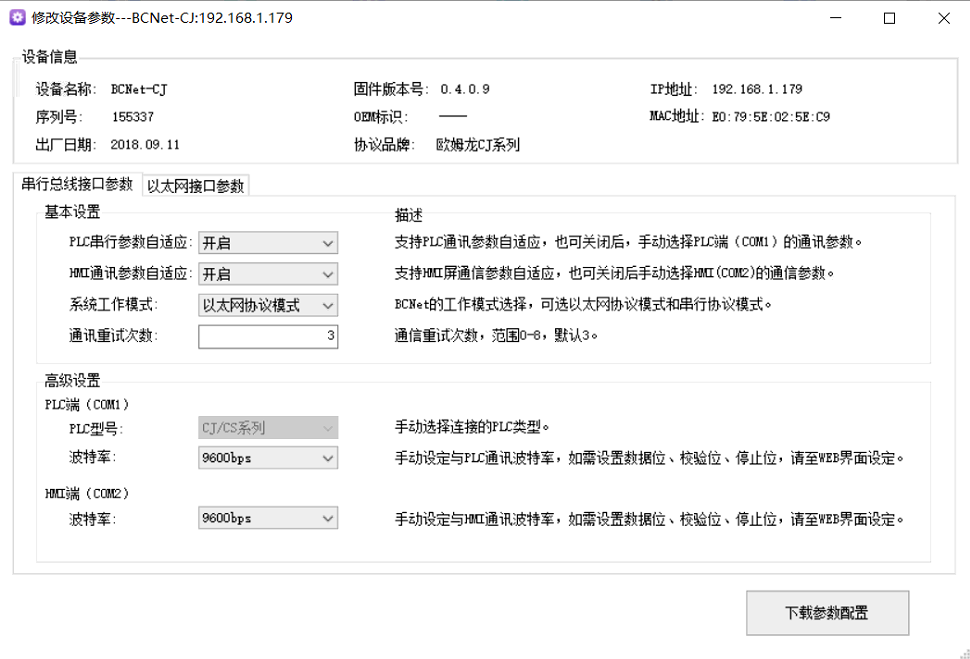

114.2.3 修改设备参数

正常情况下，不需要对 BCNet 模块进行参数的修改就已经可以正常通讯了

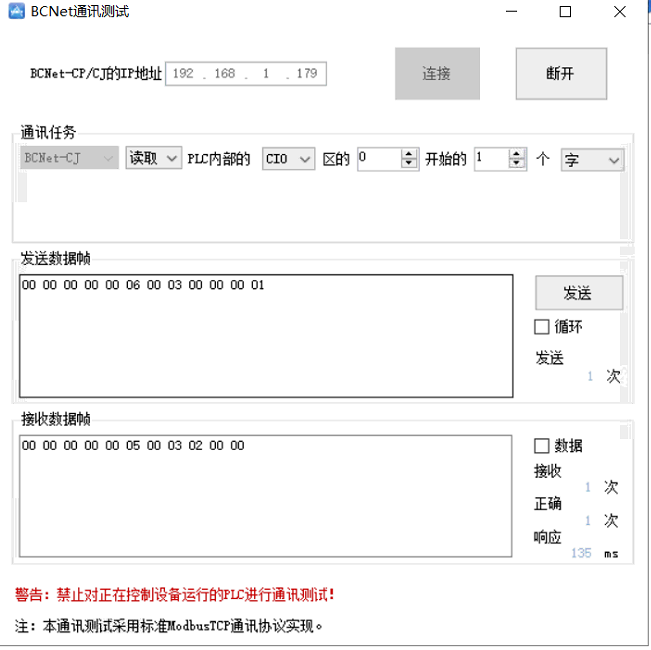

4.2.3.3通讯测试

读取PLC CIO去0开始的1个字，发送命令：

00 00 00 00 00 06 00 03 00 00 00 01

应该接收到：

00 00 00 00 00 05 00 03 02 00 00

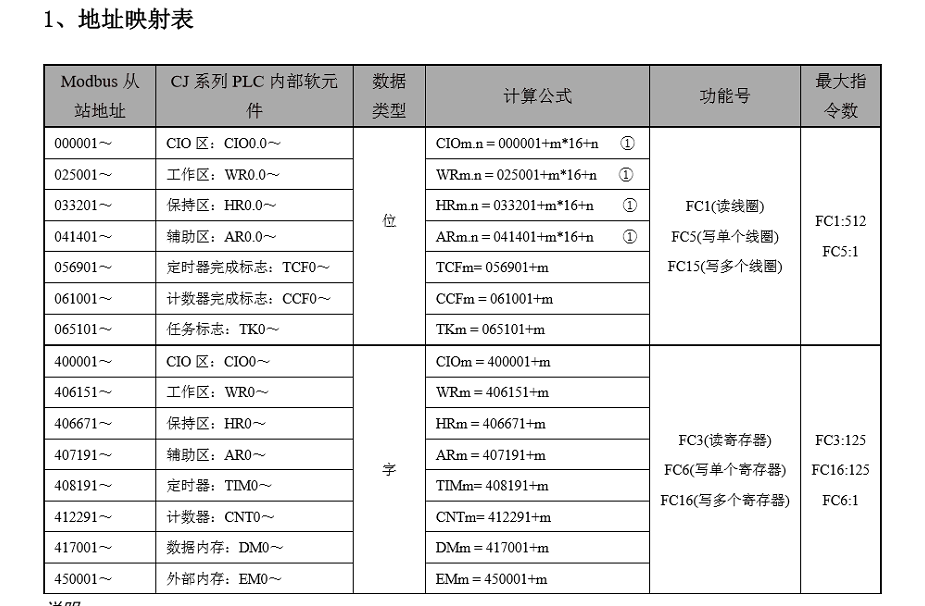

4.2.3.3Modbus 映射表
