开关量状态变化触发条件

• 需配置开关量为bool型变量
• bool类型变量的值从0变为1触发
• bool类型变量的值从1变为0触发
• 当变量的数据质量不好时，不会触发开关量状态变化事件

事件配置

需先配置t_db_connection表

• 数据库表t_event_runstatus_change中进行配置
• 该表具有列：
  • status_tagname，保存要进行状态变化事件记录的开关量名称
    •  该列只允许1个变量名称
    • 如：射流风机71北线.运转状态
    • 如：A匝道雨水泵房1号泵.1号泵全压运行
  • control_tagname和control_feedback_timeout，保存开关量状态对应的控制变量列表，目的：更新操作记录表t_log_control中的result字段为：成功/失败。
    • 不需要该功能时，可以不配置这两个变量
    • 控制变量进行控制时，无法获得保存结果，所以转储出去的操作记录表t_log_control中的result字段通常为空
    • control_tagname：状态变化点对应的控制点。可以是多个控制变量，以逗号隔开
      • 如：A匝道雨水泵房1号泵.1号泵控制请求
      • 射流风机71北线.S正向开,射流风机71北线.S反向开,射流风机71北线.S停止
    • control_feedback_timeout：控制反馈超时。状态点状态变化时，系统查找对应的控制点的最近时间段，单位：秒。不配置缺省为5
    • 当status_tagname配置的开关量变化时，如果control_tagname配置了变量（可以是多个控制变量，以逗号隔开），系统会去查找t_log_control表中控制反馈超时时间段内的控制变量，将该条操作记录result字段设置为：成功
    • 如果t_log_control中的操作记录，超过控制反馈超时时间后，result字段仍然是空，那么将其设置为：失败
  • data_tagname：状态变化事件发生时（由开到关，或者由关到开），需要保存的其他变量的值
    • 可以是多个变量名，以逗号隔开
    • 在状态由1-->0和0-->1，分别保存变量的值
    • 示例：
      • 如：射流风机71北线.本次运行时间,射流风机71北线.累计运行时间,射流风机71北线.联动
      • 如：A匝道雨水泵房1号泵.本次运行时间,A匝道雨水泵房1号泵.累计运行时间,A匝道雨水泵房1号泵.1号泵自动位置,A匝道雨水泵房.当前液位

• 结果保存

  • 转储数据库表：t_log_onoff_statustag。保存开关量状态变化的时刻
    • status_tagname变量的状态，0→1和1-->0两次变化，保存在同一条记录中，该数据库会保存1条记录。当由0--->1时，会新增1条记录，closetime为空。当再由1--->0时，会查找最近的该变量名下closetime为空的1条记录，并更新closetime
    • tagname：配置的状态变量名，即t_event_runstatus_change的status_tagname列
    • objectname：对象模式下对象名称
    • propname：对象模式下，属性名称
    • opentime：值由0-->1变化时刻的时间，格式：2020-07-11 22:49:08.000
    • closetime：值由1-->01变化时刻的时间，格式：2020-07-11 23:10:53.000
    • 该表必须建立索引，对下述列进行索引：
      • tagname,objectname,propname,opentime,closetime
  • 转储数据库表：t_log_onoff_datatag。保存开关量状态变化时，对应的关联变量的值
    • 0→1和1→0两次变化，分别保存在2条一条记录中
    • statustagname：开关量状态变化的点名，即t_event_runstatus_change的status_tagname列
    • changetime：statustagname变量的值由1到0或0到1的变化时刻的时间
    • datatagname：关联变量名称。配置在t_event_runstatus_change表的data_tagname中的一个名称。如果配置了多个名称，则每个名字对应本表一条记录
    • objectname：对象模式下对象名称
    • propname：对象模式下，属性名称
    • value：关联变量datatagname的值
    • ison：变化后是开还是关。1表示开，0表示关
    • 该表必须建立索引，对下述列进行索引：
      • statustagname,datatagname,objectname,propname,changtime

• 使用

  • 在使用时，有可能是需要将状态变量、关联变量放在一起进行查询
  • 需要用SQL语句，将上面的值关联起来
  • SQL语句：SELECT
    A.tagname,
    A.objectname,
    A.OPENTIME,
    A.CLOSETIME,
    max(
    CASE
    WHEN B.PROPNAME LIKE '%本次运行时间%'
    AND B.changetime = A.closetime
    AND B.VALUE > 24 * 3600 THEN
    to_char( to_date( mod( B.VALUE, 3600 * 24 ), 'sssss' ), 'fmhh24"小时"mi"分"ss"秒"' )
    WHEN B.PROPNAME LIKE '%本次运行时间%'
    AND B.changetime = A.closetime
    AND B.VALUE < 24 * 3600 THEN
    trunc( B.VALUE / 3600 / 24 ) || '天' || to_char( to_date( mod( B.VALUE, 3600 * 24 ), 'sssss' ), 'fmhh24"小时"mi"分"ss"秒"' ) ELSE NULL
    END
    ) AS THISTIME,
    max(
    CASE
    WHEN B.PROPNAME LIKE '%累计运行时间%'
    AND B.changetime = A.closetime
    AND B.VALUE > 24 * 3600 THEN
    to_char( to_date( mod( B.VALUE, 3600 * 24 ), 'sssss' ), 'fmhh24"小时"mi"分"ss"秒"' )
    WHEN B.PROPNAME LIKE '%累计运行时间%'
    AND B.changetime = A.closetime
    AND B.VALUE < 24 * 3600 THEN
    trunc( B.VALUE / 3600 / 24 ) || '天' || to_char( to_date( mod( B.VALUE, 3600 * 24 ), 'sssss' ), 'fmhh24"小时"mi"分"ss"秒"' ) ELSE NULL
    END
    ) AS CUMULATIVETIME,
    max( CASE WHEN B.PROPNAME LIKE '%自动位置%' AND B.changetime = A.closetime THEN B.VALUE ELSE NULL END ) AS STATUS,
    max( CASE WHEN B.PROPNAME LIKE '%当前液位%' AND B.changetime = A.closetime THEN B.VALUE ELSE NULL END ) AS WATERLEVEL
    FROM
    T_LOG_ONOFF_STATUSTAG A,T_LOG_ONOFF_DATATAG B
    WHERE
    A.tagname = B.statustagname
    AND (A.opentime = B.CHANGETIME OR A.closetime = B.CHANGETIME)
    AND A.OPENTIME >=:startTime
    AND A.OPENTIME <=:endTime
    AND A.objectname LIKE '%水泵%'
    GROUP BY
    A.objectname,
    A.tagname,
    A.OPENTIME,
    A.CLOSETIME
    ORDER BY
    OPENTIME DESC

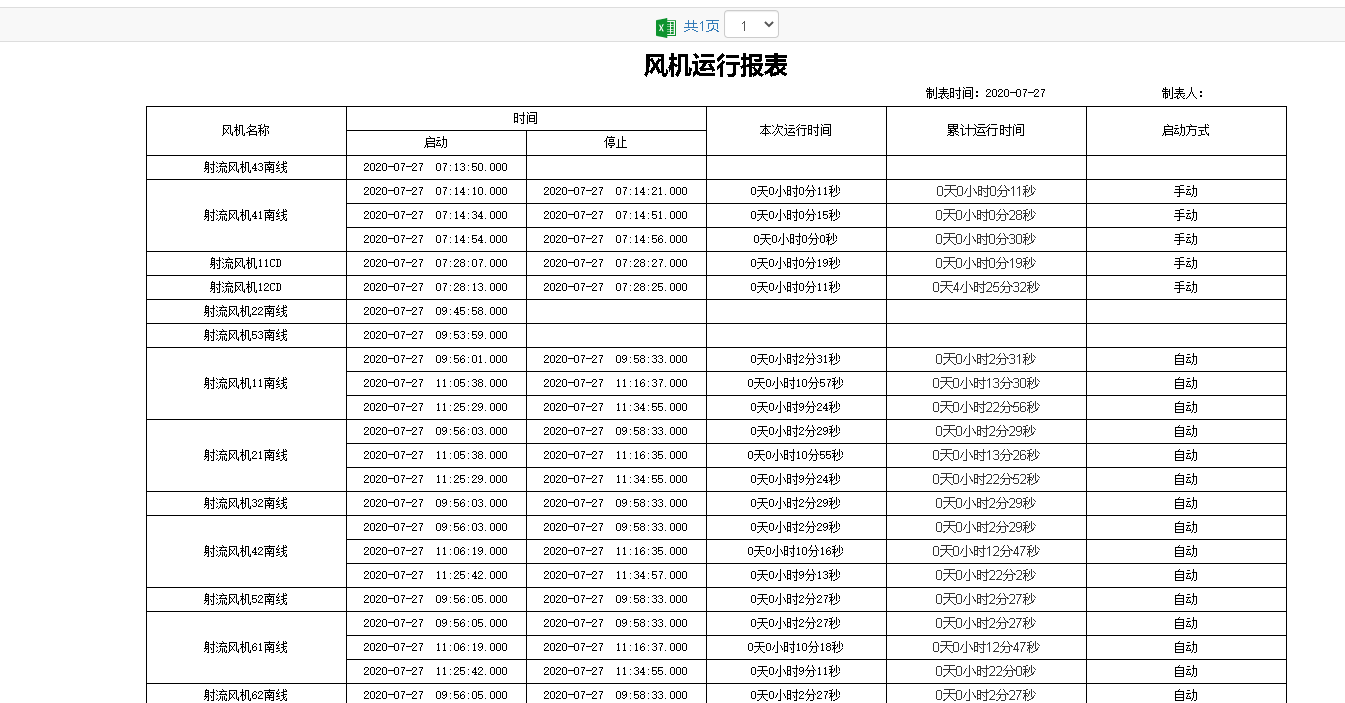

  • 示例报表截图：

select A.objectname,A.propname,A.opentime,A.closetime,A.duration_sec,B.value from t_log_onoff_statustag A
left join t_log_onoff_datatag B on A.tagname=B.statustagname and A.opentime=B.changetime
