• 基于echarts 的图表控件的柱状图部分。echarts的api参考网址：https://www.echartsjs.com/zh/index.html
• 包括折线、柱状图（竖直）、bar图（水平图）、雷达图、饼图等形式。

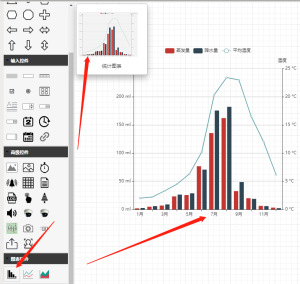

工具位置

• 左侧图表控件

画面效果

必需方法

• pkchart.setXAxis,pkchart.setYAxis,pkchart.setSeriesData 通常必须都调用
• setXAxis:function(objectname,xAxises)。设置一个或多个X轴信息（不包含数据）。不适用于雷达图和饼图
  • 本函数可以不调用。如果不调用，将会有1个X轴，X轴无刻度值显示。
  • xAxises是一个数组，第一个元素表示一个第一个X轴，第二个元素表示第二个X轴。通常用1个X轴就可以了。如果给出2个X轴信息，则两个X轴上下错开
  • type属性：每个X轴应该给出一个type。category/time/无。
    • category表示按照类目设置，此时必须通过data属性给出类目名称（个数需要等于数据的个数）。
    • time表示按照序列给出的时间，此时data属性赋值无效，序列数据的data赋值格式：[[1522306819000, 2], [1522306919000, 1], [1522307019000, 3], [1522307119000, 1], [1522307120000, 1],[1522307230000, 1], [1522302230000, 1], [1522307430000, 1], [1522407230000, 1]];

  • data属性：配合type==category使用，指定Y轴每个刻度显示的名字。如果未赋值，则不显示刻度文字，但刻度标尺依然显示。data个数应该和序列数据最大个数相等，否则会导致序列数据中超出个数的数据显示不了。每个元素应该该属性是个数组，如：['周一', '周二', '周三', '周四', '周五', '周六', '周日']。
    • 示例：pkchart.setXAxis("chart1",[{type:"category",data:['周一', '周二', '周三', '周四', '周五', '周六', '周日']}]);
    • 示例：pkchart.setXAxis("chart1",[{type:"category"}]);

    •
  • axisPointer属性：配合type==category且data不为空才有效果。鼠标移动到柱子上显示效果，缺省为阴影。如果type为空则不显示阴影。{type: 'shadow'}结合起来可以显示Y轴每个刻度的单位。
    • 示例：pkchart.setXAxis("chart1",[{axisPointer:{type: 'shadow'}}]);
  •
• setYAxis(objectname,yAxises)。设置一个或多个Y轴信息。不适用于雷达图和饼图
  • 本函数如果不调用，将会有1个Y轴，且Y轴刻度将会根据数值自适应生成，且Y轴不显示名称和刻度的单位。
  • yAxises是一个数组，第一个元素表示一个第一个Y轴，第二个元素表示第二个Y轴。通常用1个Y轴就可以了。如果给出2个Y轴信息，则两个Y轴则分布在两侧，如上面示例
    • 示例：pkchart.setYAxis("chart1",[{name: '水量'},name: '温度'}]);
    •
  • name属性：每个Y轴应该给出一个name。如果不给则不显示Y轴名字。
  • data属性：通常不需要使用。如果需要指定Y轴每个刻度显示的名字，那么应该给出data属性，且data个数应该和序列数据最大个数相等，否则会导致序列数据中超出个数的数据显示不了。
    • 每个元素应该该属性是个数组，如：['周一', '周二', '周三', '周四', '周五', '周六', '周日']。如果不指定，则根据数值自动指定刻度和间隔
  • min,max,interval属性：通常不需要使用。三个结合起来，手工指定Y轴每个刻度间隔。min必须小于数据数值的最小值，max必须大于数值的最大值，否则将导致最小值或最大值柱子显示不全。示例：min: 0,max: 250,interval: 50。
  • type,axisLabel属性：结合起来可以显示Y轴每个刻度的单位。type: 'value',axisLabel: {formatter: '{value} ml'}
    • 示例：pkchart.setYAxis("chart1",[{type: 'value',axisLabel: {formatter: '{value} ml'}}]);
    •
• pkchart.setSeriesData:function(objectname,seriesData)。填充序列数据，必须调用。seriesData为数组，每个数组元素又是一个数组
  • 如果x轴的type==category，则每个序列数据是一个数组，
    • 示例：
    • pkchart.setXAxis("chart1",[{type:"category",data:['周一', '周二', '周三', '周四', '周五', '周六', '周日']}]);
    • pkchart.setYAxis("chart1",[{'name':'水量','name':'温度'}]);

    • pkchart.setSeriesData("chart1", [[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]]);
    •
  • 如果x轴的type==time，则每个序列数据数组的元素是时间+数值。
    • 示例：
    • pkchart.setXAxis("chart1",[{type:"category",data:['周一', '周二', '周三', '周四', '周五', '周六', '周日']}]);
    • pkchart.setYAxis("chart1",[{'name':'水量','name':'温度'}]);
    • pkchart.setSeriesData("chart1",[[[1522306819000, 2], [1522306919000, 1], [1522307019000, 3], [1522307119000, 1], [1522307120000, 1],[1522307230000, 1], [1522302230000, 1], [1522307430000, 1], [1522407230000, 1]]]);

可选方法

• 下面所有方法为可选，增加附加特性
• 雷达图和饼图不需要设置X和Y轴信息，即不需要调用setXAxis和setYAxis
• 如果需要图例，每个都需要单独设置，调用setLegend
• 饼图只需要一个序列的数据
• setSeriesInfo(objectname,seriesInfo)。设置每一序列数据的信息（不包含数据）。适用于所有图形。seriesInfo为数组，其中每个元素属性如下：
  • name属性：序列数据的名称。鼠标放在柱子上时，给名称会提示出来。另外，如果选择了显示图例，那么该属性也会显示在图例中。
    • pkchart.setSeriesInfo("chart1",[{name: '用水量',type:"line"}]);
    • pkchart.setSeriesInfo("chart1",[{name: '用水量',type:"bar"}]);
    •
  • type属性：数据显示类别，支持：bar/line
  • itemStyle属性。每一个柱子显示的风格。如设置为渐变色，则：itemStyle:{color: new echarts.graphic.LinearGradient(0, 0, 0, 1,[{offset: 0, color: '#83bff6'},{offset: 0.5, color: '#188df0'},{offset: 1, color: '#188df0'}])}
    • 示例：pkchart.setSeriesInfo("chart1",[{name: '用水量',type:"bar",itemStyle:{color: new echarts.graphic.LinearGradient(0, 0, 0, 1,[{offset: 0, color: '#83bff6'},{offset: 0.5, color: '#188df0'},{offset: 1, color: '#188df0'}])}}]);
    •
  • 本函数如果不调用，则图形不显示名字，且类型缺省为bar

• setTitle:function(objectname,title,subtitle)。设定图表的标题和副标题，无返回值。适用于所有图表类型。不设置时将不显示标题，标题和副标题都可以不设置。

  • 示例：pkchart.setTitle("chart1","深圳月最低生活费组成（单位：元）","From ExcelHome");

  • 示例：pkchart.setTitle("chart1","深圳月最低生活费组成（单位：元）");

  • 示例：不调用，不带标题



• setTooltip(objectname,tooltip)。设置鼠标放在图形后的提示信息，这是一个和X轴平行的虚线。适用于柱状图和折线图
  • trigger属性，值：axis，意味沿X轴的虚线。这是也是缺省值。
  • axisPointer属性，光标
    • 子属性type，值： 'cross'表示显示，空字符串表示不显示
    • 子属性crossStyle，定义颜色，值: {color: '#999'}
  • 示例：pkchart.setTooltip("chart1",{"trigger":"axis","axisPointer":{"type":""}})不显示光标
  • 示例：pkchart.setTooltip("chart1",{"trigger":"axis","axisPointer":{"type":"cross"}})，显示光标
• setLegend(objectname,legends)。设定图例显示哪些。适用于所有图表类型
• 和pkchart.setSeriesInfo("chart1",[{name: '用水量',type:"bar"}]);配合使用
  • 某个图例必须：和每个序列的名字相同，或者和一个序列内部的每个值的名字相同。如果这个图例和两者都不相同，即使设置了也不会显示该图例
  • data属性：数组，图例名称，如：['预算分配（Allocated Budget）', '实际开销（Actual Spending）']
  • 示例：pkchart.setLegend("chart1",{data:["用水量"]});
  •
• setToolbox(objectname,toolbox)。设置右上角工具栏的工具是否显示，显示哪些。适用于所有图表类型
  • 示例：pkchart.setToolbox("chart1",{show:true})

  • show属性：是否显示工具
  • feature属性，可以定义显示具体哪些工具
    • 示例feature: {
      dataView: {show: true, readOnly: false},
      magicType: {show: true, type: ['line', 'bar']},
      restore: {show: true},
      saveAsImage: {show: true}
      }
    •
• setRadar(objectname,radar)。设定雷达图显示哪些指示器。适用于雷达图类型
• shape属性。指示雷达图形状，有圆形和多边形。值可以为：circle或者无（多边形）
• name属性，设置雷达图上显示的名称的样式。textStyle:{color: '#FF0000',backgroundColor: '#999',borderRadius: 3,padding: [3, 5]}
• indicator属性。雷达图上有哪些指示器。必选。是一个数组
• 示例：pkchart.setRadar("chart1",{indicator:[{ name: '销售（sales）', max: 6500},{ name: '管理（Administration）', max: 16000},{ name: '信息技术（Information Techology）', max: 30000},{ name: '客服（Customer Support）', max: 38000},{ name: '研发（Development）', max: 52000},{ name: '市场（Marketing）', max: 25000}]});

完整示例。

• 需先将一个图表控件拖到画面上，命名为chart1，然后将下面脚本复制到画面的onLoad事件

• 完整示例1---基本柱状图：
  • pkchart.setXAxis("chart1",[{type:"category"}]);
  • pkchart.setYAxis("chart1",[{name:"水量"}]);
  • pkchart.setSeriesData("chart1", [[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]]);

• 完整示例2--标题和图例、X轴分类：
  • pkchart.setXAxis("chart1",[{type:"category"}]);
  • pkchart.setYAxis("chart1",[{name:"水量"}]);
  • pkchart.setSeriesData("chart1", [[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]]);
  • pkchart.setSeriesInfo("chart1",[{name: '用水量',type:"bar"}]);
  • pkchart.setLegend("chart1",{data:["用水量"]});
  • pkchart.setTitle("chart1","用水量");
  • pkchart.setXAxis("chart1",[{data:['周一', '周二', '周三', '周四', '周五', '周六', '周日']}]);
  •
• 完整示例3--柱状图渐变效果：
  • pkchart.setXAxis("chart1",[{type:"category"}]);
  • pkchart.setYAxis("chart1",[{name:"水量"}]);
  • pkchart.setSeriesData("chart1", [[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3]]);
  • pkchart.setSeriesInfo("chart1",[{name: '用水量',type:"bar",itemStyle:{color: new echarts.graphic.LinearGradient(0, 0, 0, 1,[{offset: 0, color: '#83bff6'},{offset: 0.5, color: '#188df0'},{offset: 1, color: '#188df0'}])}}]);
• 完整示例3–柱状图和折线图混合：

  • pkchart.setYAxis("chart1",[{name:"水量"}]);  // 必须先设置Y轴，再设置X轴才可以，再给数据才可以
  • pkchart.setXAxis("chart1",[{type:"category"}]);
  • pkchart.setSeriesData("chart1", [[2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3],[2.6, 5.9, 9.0, 26.4, 28.7, 70.7, 175.6, 182.2, 48.7, 18.8, 6.0, 2.3],[2.0, 2.2, 3.3, 4.5, 6.3, 10.2, 20.3, 23.4, 23.0, 16.5, 12.0, 6.2]]);
  • pkchart.setSeriesInfo("chart1",[{name: '蒸发量',type:"bar"},{name: '降水量',type:"bar"},{name: '平均温度',type:"line"}]);
  •

     复杂效果示例图：

var XAxis=[
{
type:"category",
data:['周一', '周二', '周三', '周四', '周五', '周六', '周日'],
axisLabel: {
textStyle: {color: '#a2d4e6'
}
},
axisTick: {
alignWithLabel: true
}

}

]
pkchart.setXAxis("chart1",XAxis);
var yAxis= [
{
type: 'value',
name: '三舱人数',
axisLine: {
lineStyle: {
color: '#a2d4e6'
}},
splitLine: {
show: true,
lineStyle:{
color: ['#05133c'],
width: 1,
type: 'solid'
}
　　}
// axisLabel: {textStyle: {color: '#fff'}}

},
{
type: 'value',
name: '总人数',
axisLine: {
lineStyle: {
color: '#a2d4e6'
}},
splitLine: {
show: true,
lineStyle:{
color: ['#05133c'],
width: 1,
type: 'solid'
}
　　}
}
]
pkchart.setYAxis("chart1",yAxis);
pkchart.setLegend("chart1",{orient: 'horizontal',top:10,right:0,textStyle:{color:'white'},data: ['电力舱', '综合舱', '燃气舱','人数']}); // 设置图例
var series= [
{
name: '人数',
type: 'line',
yAxisIndex: 1,
color:'#44f0ff',
areaStyle: {
normal: {
color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
{ offset: 0, color: "#6fecf7" },
{ offset: 0.5, color: "#8eecf5" },
{ offset: 1, color: "#eef2f2" }
])
}
}

},

{
name: '电力舱',
type: 'bar',
barWidth : 10,
itemStyle:
{
color: new echarts.graphic.LinearGradient(0, 0, 0, 1,[{offset: 1, color:'#ff5b1f'},{offset: 0.5, color: '#ff861f'},{offset: 0, color:'#ffbe20'}])

}

},
{
name: '综合舱',
type: 'bar',
barWidth : 10,
itemStyle:
{
color: new echarts.graphic.LinearGradient(0, 0, 0, 1,[{offset: 1, color:'#048aef'},{offset: 0.5, color: '#19b8ec'},{offset: 0, color:'#27d4e5'}])

}
},
{
name: '燃气舱',
type: 'bar',
barWidth : 10,
itemStyle:
{
color: new echarts.graphic.LinearGradient(0, 0, 0, 1,[{offset: 1, color:'#fef901'},{offset: 0.5, color: '#fbf529'},{offset: 0, color:'#f7f14f'}])

}
}
]

pkchart.setSeriesInfo("chart1",series);
pkchart.setSeriesData("chart1",[[29.0, 24.9, 27.0, 33.2, 25.6, 26.7, 25.6],[2.0, 4.9, 7.0, 13.2, 15.6, 26.7,15.6],[7.0, 9.9, 25.0, 22.2, 3.6, 14.7, 27.6],[15.0, 2.9, 9.0, 23.2, 2.6, 23.7, 1.6]]);

• 完整示例–饼图图示例：pkchart.setTooltip("chart1",{trigger: 'item'}); // 设置提示
• pkchart.setLegend("chart1",{data: ['直接访问', '邮件营销', '联盟广告', '视频广告', '搜索引擎']}); // 设置图例
• pkchart.setSeriesInfo("chart1",[{name: '蒸发量',type:"pie",radius: ['50%', '70%']}]);
• pkchart.setSeriesData("chart1", [[{value: 335, name: '直接访问'},{value: 310, name: '邮件营销'},{value: 234, name: '联盟广告'},{value: 135, name: '视频广告'},{value: 1548, name: '搜索引擎'}]]); //注意数据格式
  •
• 完整示例--雷达图示例：
  • pkchart.setTooltip("chart1",{}); // 设置提示
  • pkchart.setLegend("chart1",{data: ['预算分配（Allocated Budget）', '实际开销（Actual Spending）']}); // 设置图例
  • pkchart.setRadar("chart1",{indicator:[{ name: '销售', max: 6500},{ name: '管理', max: 16000},{ name: '信息技术', max: 30000},{ name: '客服', max: 38000},{ name: '研发', max: 52000},{ name: '市场', max: 25000}]});
  • pkchart.setSeriesInfo("chart1",[{name: '预算 vs 开销（Budget vs spending）',type:"radar"}]);
  • pkchart.setSeriesData("chart1", [[{value: [4300, 10000, 28000, 35000, 50000, 19000],name: '预算分配'},{value: [5000, 14000, 28000, 31000, 42000, 21000],name: '实际开销'}]]); //注意数据格式
  •

    •

专有事件

• onChange事件。当鼠标点击某个柱子时，触发onChange事件。参数：objectname,value。其中value包括：value,name等

专有动画关联

• 无

专有属性配置对话框

• 暂无
