说明

和西门子消防报警主机进行通信

支持协议：西门子消防系统数据协议.pdf

协议对照分析

协议中：

某个回路是否报警，值为0和1

1：报警，对应协议文档：（请补充）

0：不报警，对应协议文档：（请补充）

西门子火灾报警验证方法

需要在主机上模拟报警进行测试，模拟步骤：截图补充

1. 打开控制主机自带的屏幕
2. 进入菜单1，如下图
3. 进入子菜单2，如下图
4. 输入回路号，点击“模拟”

西门子火灾报警驱动配置

• 驱动配置

驱动配置

驱动名称：simensfiredrv

设备配置

• 连接参数配置
  • 直接连接串口线的配置
    • 连接方式， 请选择serial串口方式
    • 串口名称
      • 对于网关，有4个串口，串口名称分别需要输入：/dev/ttyO1,/dev/ttyO2,/dev/ttyO3,/dev/ttyO4, 具体见：串口通讯参数配置
      • 对于windows，串口为：COM1，COM2，COM3，COM4，以此类推。可通过设备管理器查看应该配置哪个串口
    • 配置串口波特率、奇偶校验位。缺省应该是：9600
  • 通过MOXA或其他串口转网口的配置 通信连接配置
    • 需要实现在MOXA中配置好对应的串口号、波特率、奇偶校验位，具体信息和上面的配置相同
    • 连接方式， 请选择网口串口方式，tcpclient
    • IP：输入moxa的IP
    • 端口：输入moxa中配置的端口

• 设备参数配置无
  • 设备参数1：无
  • 设备参数2：无
  • 设备参数3：无

变量配置

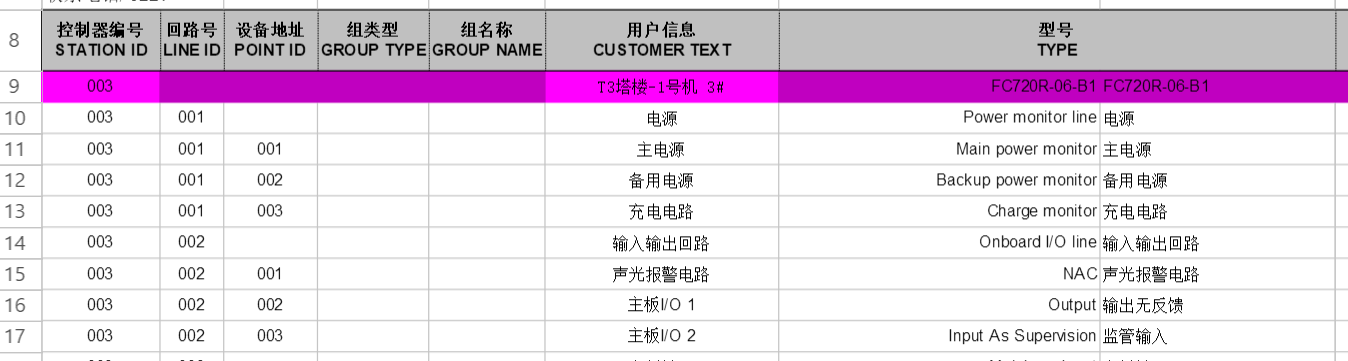

• 给出的点表示例：
• 点配置方法
  • 地址请填写：上面给出点表中的控制器编号:回路号(示例，依据驱动填写）
