介绍

概念

联动是指当监控系统的变量满足一定要求时，系统自动触发已配置好的方案，执行应对当前场景的相关动作。

触发源与动作

联动系统有两个基本概念：触发源、动作

触发源：就是设定自动执行的条件。触发源名称可以根据需要填写。

触发来源的配置，就是配置系统根据哪个变量的值触发，一旦达到触发条件，系统就自动执行指定动作。触发来源可以是设备管理中某个变量的报警（目前仅支持该变量必须配置好了相关报警设置才可以联动处理）。

• 触发源。触发源就是事件，目前支持两种：
  • 报警产生（类型值：1）。需要先配置一个报警，再配置触发源。如：双波长火焰探测器48北线.报警故障待机.EQ
  • 表达式变为真（类型值：2）。直接在触发源中输入表达式，如：紧急电话11北线.待机振铃通话故障==2
  • 表达式变为假（类型值：3）
  • 表达式为真（类型值：4）
  • 表达式为假（类型值：5）
  • 定时触发（未实现）
• 动作
  • 变量控制
  • 一组变量控制
  • 可用变量控制
  • 弹出画面
  • 延时等待

联动优先级与同时执行的多个联动

联动具有优先级，优先级配置在联动的事件上，字段：priority。数字越大，优先级越高。

整个系统中，同时正在执行的联动事件允许有多个。

• 如果一个同时触发了多个联动事件，此时会判断优先级，选择优先级高的先执行，再执行优先级低的联动事件。
• 如果当前尚未执行任何联动，则触发一个联动事件后，无论优先级如何，均开始执行。
• 如果一个联动正在执行，即该事件对应的正在执行的动作还未全部执行完毕，此时又触发了一个新的事件的联动。那么：无论新的联动事件优先级比正在执行的联动事件优先级高还是低，均会执行新的联动事件
• 联动系统的提示信息，将会记录当前正在执行的联动的过程，和联动执行过程中的其他联动事件信息，提示给用户

自动执行联动与需用户确认的联动

每个联动事件对应的动作，都配置有如下与确认相关属性：

1. 在数据库t_link_action表中，具有以下字段：
   1. needconfirm。是否需要在客户端弹窗后，由用户确认后再执行。该属性缺省为：不需要确认即自动执行。值范围：1/0
      1. 1，需要用户确认后再执行
      2. 0，或空，不需要用户确认，自动执行
2. confirmtimeout字段。表示等待用户确认的超时时间（秒）。needconfirm配置为1时（需用户确认）有效
   1. 为0表示永不超时，一直等待用户确认，才继续执行该事件后续的其他动作。缺省为空表示永不超时
   2. 其他值（正整数），表示等待用户的时间（秒），系统超过该时间段未接收到用户确认执行或不执行的操作，则进行下面的处理。
3. cancelexecuteontimeout字段。表示：等待用户确认超时后，执行还是取消。
   1. 值1：超时后取消执行
   2. 值0：超时后自动执行。缺省为超时后自动执行

联动配置

联动系统提供直观方便的联动配置工具，快捷配置联动方案。

触发源管理

• 触发源增加与修改

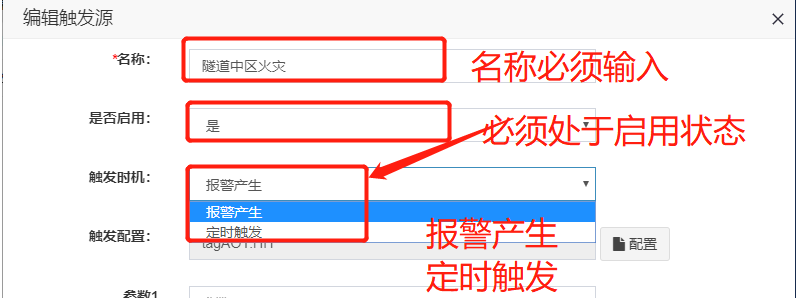

  • 点击上图新增或修改，弹出下面界面供输入
  • 必输输入自定义的触发源名称，如：隧道中区火灾
  • 状态必须选择：是
  •
• 触发时机有两种：

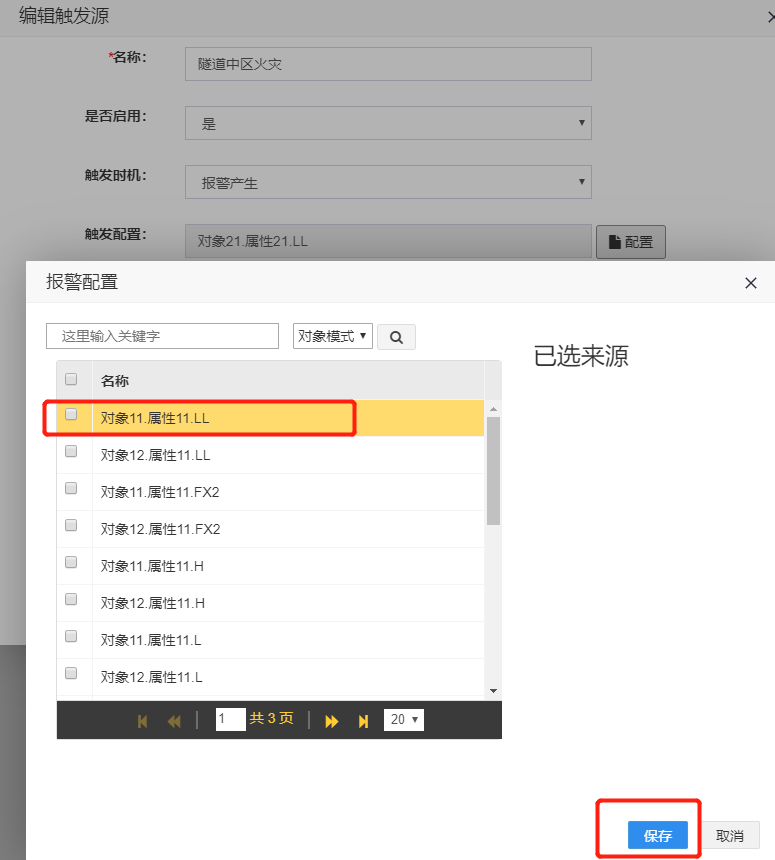

• 报警产生触发。此时必须在触发配置选择一个，或多个变量/对象属性的一个报警类型
  • 每个变量/对象属性的报警类型支持：HH，LL，H，L，HHH，LLL，FX1，FX2，ON，OFF
  • 一个报警触发，选择之后触发配置的内容应为{对象属性}.{报警类型}，如：
    • tag1.HH
  • 多个报警只要其中有一个触发，选择之后触发配置的内容应为:{对象属性}.{报警类型},{对象属性}.{报警类型}，如：
    • tag1.HH,tag1.LL
  • 多个报警其中有N个一起触发，选择之后触发配置的内容应为:{对象属性}.{报警类型},{对象属性}.{报警类型}，如同时有两个报警产生才触发：
    • tag1.HH,tag1.LL,tag2.HH,tag.L;2
  •
• 定时触发。此时必须在触发配置选择触发器。如下图，参数非必填项
  • 可以任意配置秒、分钟、小时、日、月、年、周

  • 弹出的cron表达式配置若什么都不选择，则会出现红框中的内容，无需意外，此为默认时间，若要选择时间自行点击即可


  •
  •
• 触发源删除
  • 选中一个触发源，点击删除按钮，可以删除触发源

联动动作管理

• 选中一个触发源，可以配置该触发源对应的动作
• 每个动作需配置的属性包括：
  • 自定义的名称（必须输入）
  • 执行顺序，数字越小越靠前执行
  • 是否启用，必须选择“是”才有效
  • 类型指的是动作类型，包括下面几个：
    • 变量控制，控制服务端对某个变量写入值
    • 弹出画面，在某个客户端弹出一个画面，并带入参数
    • 延时等待，在服务端执行过程中等待一段时间再执行下个动作
    • 一组变量控制，控制
    • 可用变量控制
  •
    •
  • 动作支持如下几种：
    • 单变量控制
      • 参数1：变量名称
      • 参数2：要控制的变量的值
      • 参数3：控制的超时设置，单位：毫秒
      •

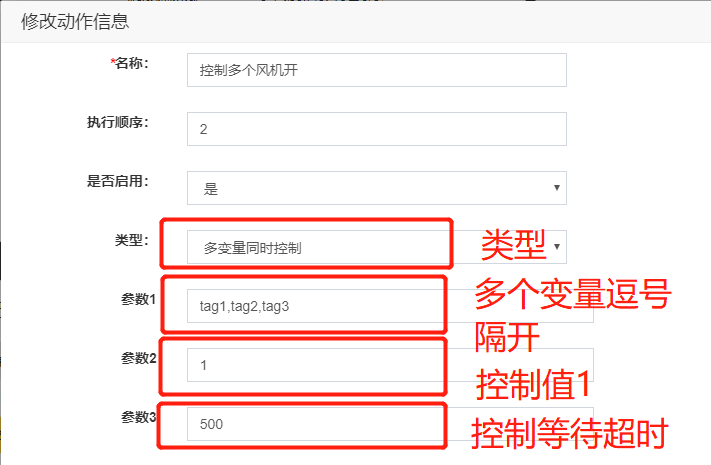

    • 多变量同时控制
      • 同时控制多个变量的值为某个特定值
      • 参数1：多个变量名称:变量值，以逗号隔开。
        • 格式1：只有变量名称，如tag1,tag2,tag3，此时其控制值为参数2
        • 格式2：变量名:变量值。如:tag1:1,tag2:0,tag3:10，表示将tag1值改为1，tag2改为0，tag3改为10，此时参数2 无效
      • 参数2：要控制的变量的值。当参数1位格式1时，即每个变量没有给值的情况下，变量的控制值使用参数2。
      • 参数3：控制的超时设置，单位：毫秒
      •
    • 多变量循环控制
      • 配置多个变量/对象属性，每次触发本动作执行时，将按照配置的变量次序，依次选择一个变量，将其值修改为控制值。
      • 参数1：多个变量，以逗号隔开
      • 参数2：要控制的变量的值
      • 参数3：控制的超时设置，单位：毫秒

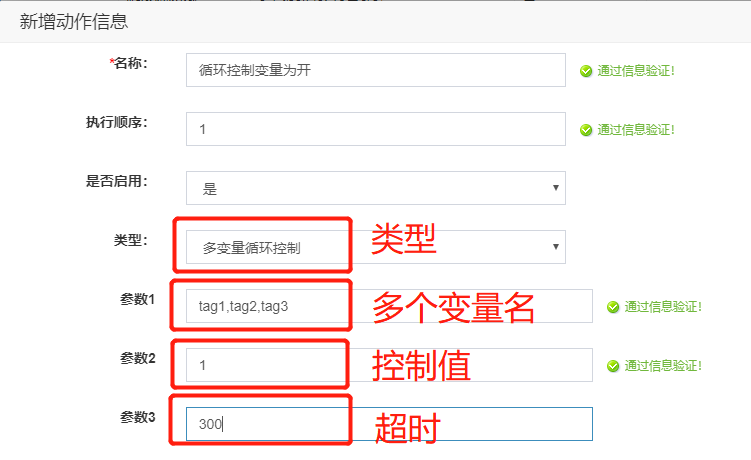

      • 如：配置了tag1,tag2,tag3这4个变量，控制值为1（见下图）
        • 第一次触发本动作时，将tag1值设置为1
        • 第二次触发本动作时，将tag2值设置为1
        • 第三次触发本动作时，将tag3值设置为1
        • 第四次触发本动作时，将tag1值设置为1
        • 第五次触发本动作时，将tag2值设置为1
        • 依次类推
      •

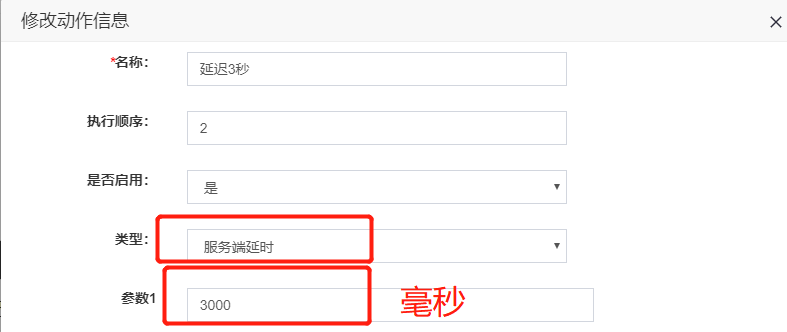

    • 服务端延时
      • 等待一段时间再执行次序更低的动作
      • 参数1：毫秒为单位的时间，如3000表示3秒
      •
    • 客户端弹窗
      • 在客户端弹出一个画面，并带上初始参数
      • 参数1：画面信息，json对象，包括三部分，示例：{"site":["site1","site2"],"page":"video","position":{"x":0,"y":0,"w":500,"h":400}}
        • 在哪个工作站弹窗。site属性
          • 如果想指定工作站弹窗，则必须使用eview专用客户端，而不能用浏览器。
          • site数组数组内的为允许弹窗的工作站站名。该名称需要pkclient.ini的general/site进行名称配置。只有在site数组中的工作站才能弹窗
          • 站点名称为空字符串，表示在浏览器也可以弹窗
        • 要打开的画面名称。page属性的值为画面路径
          • 这里的画面名称为video。必选。
          • 非顶层目录下的画面需要带目录名，如dir1/video
        • 要弹窗的位置。position属性
          • position属性不存在时，按照窗体自身大小弹窗，弹出在屏幕中央位置
          • x、y为左上角坐标
          • w和h为窗体宽度和高度
      • 参数2：打开画面时带入到onLoad中的参数（脚本编辑器中Page的onLoad(params)事件中的params）
        •  应该为数组，如：["camname1","camname2"]
        •  该参数会原封不动的传递到脚本编辑器中Page的onLoad(params)事件中的params
        • 可以通过参数传递，实现弹窗的同时，打开2个摄像头并切换到预置位等操作
      • 参数3：打开画面时的初始动作
        • 目前仅支持一个动作：参数模板替换objectreplace。示例：
        • {"type":"objectreplace":"value":"template1=设备1,templ2=设备2"}
        • objectreplace时，template1为画面中配置或使用的对象模板名称；设备1为实际传入的设备名称。
        • 多个参数替换之间以逗号隔开

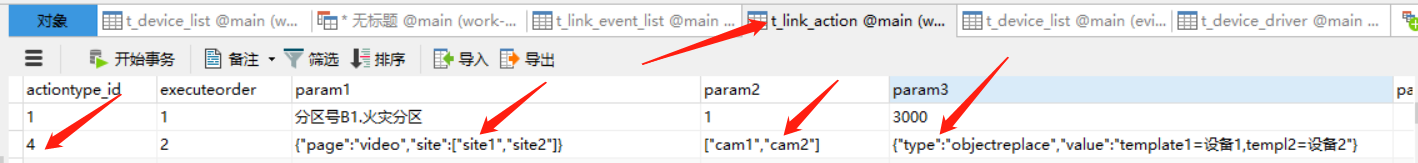

      • 示例：打开一个画面video，并打开摄像头cam1和cam2

        • 参数1：{"page":"video","site":["site1","site2"]}
        • 参数2：["cam1","cam2"]
        • 参数3：{"type":"objectreplace","value":"template1=设备1,templ2=设备2"}
        • 其中video画面名需要先制作好，包含：
          • 2个摄像头控件cam1和cam2
          • page的onLoad(params)脚本，params中保存了cam1和cam2两个数组元素，调用pkvideo接口播放
        •

• 各专业系统需要配置的联动触发源
  • 火灾报警系统
    • 手报按钮，双波长探测器，光缆光栅（声光报警器和消火栓报警状态不能配置为触发源）。这三类状态为1时配置为报警（EQ类型报警）
    • 联动触发类型：报警产生触发的联动。上述报警类型填入触发源中，如：双波长火焰探测器48北线.报警故障待机.EQ
  • 电话系统：
    • 电话机进入通话状态，需要配置为联动。但不能配置为报警。
    • 联动触发源类型：表达式计算触发的联动，表达式变为真（类型值：2）
    • 触发源表达式示例： 紧急电话11北线.待机振铃通话故障==2
  • 报警产生触发的联动
  • 表达式计算触发的联动
• 各专业系统配置联动的依据
  • CAD图，根据CAD图（文件名：，示例图见下：）
  • 找到一组位置比较接近的探头及手报按钮等
  • 找到对应的左侧和右侧摄像头，
  • 找到附近的LED，如这里的：，再根据xxx图找到对应的IP
  • 找到附近的广播，如这里的
