说明

本驱动是根据基础的BACNet协议开发的一个驱动。BACNet协议(A Data Communication Protocol for Building Automation and Control Networks)，是由美国采暖、制冷和空调工程师协会（ASHRAE）制定的一个楼宇自动控制技术标准文件，BACNet协议最根本的目的是提供一种楼宇自动控制系统实现互操作的方法。它包含四个层次的简化分层体系结构，这四层相当于OSI模型中的物理层、数据链路层、网络层和应用层。

本文档提供：

• eview驱动配置说明
• bacnet模拟器配置说明
• bacnet扫描程序配置说明

BACNet 协议通过定义工作站级通讯网络的标准通信协议，以取消不同厂商工作站之间的专有网关，将不同厂商、不同功能的产品集成在一个系统中，并实现各厂商设备的互操作，从而实现整个楼宇控制系统的标准化和开放化。它是为计算机控制采暖、制冷、空调HVAC系统和其他建筑物设备系统定义服务和协议，从而使BACNet协议的应用以及建筑物自动控制技术的使用更为简单。

驱动支持：

• 读取BACNet设备实例的属性值。读取BACNet对象实例的属性值，可读取的实例类型包括：
  • AnalogInput(AI)，模拟量输入
  • AnalogOutput(AO)，模拟量输出
  • AnalogValue(AV)，模拟值
  • BinaryInput(BI)，二进制输入，只存在AVTIVE和INACTIVE两种状态
  • BinaryOutput(BO)，二进制输出，取值同BinaryInput
  • BinaryValue(BV)，二进制值，取值同BinaryInput

• 每个对象根据类型不同，可读取的属性包括（齐总PV是最常用的）：
  • Present Value(PV)，对象实例的当前值
  • Priority Array(PA)，优先级数组
  • Object Identifier(ID)，对象的标识符(ID)
  • Object Name(NAME)，对象名称
  • Object Type(TYPE)，对象类型

• 写入BACNet对象实例的值，可写入的实例类型包括：
  • AnalogOutput(AO)
  • BinaryOutput(BO)
• 可写入的属性包括：
  • Present Value（PV）。这是最常用的
  • Priority Array(PA)
  • Object Name(NAME)

注意：

• 模拟器和驱动不能同时运行在本机上，否则端口47808冲突！

BACNet驱动配置

《BACNet驱动配置》目的是通过BACNet驱动读取BACNet设备或模拟器的值。

BACnetScan

BACnetScan是BACNet的客户端工具，他可以扫描相应的BACNet上的设备，以及实例属性等信息。BACnetScan运行时截图如下：

驱动配置

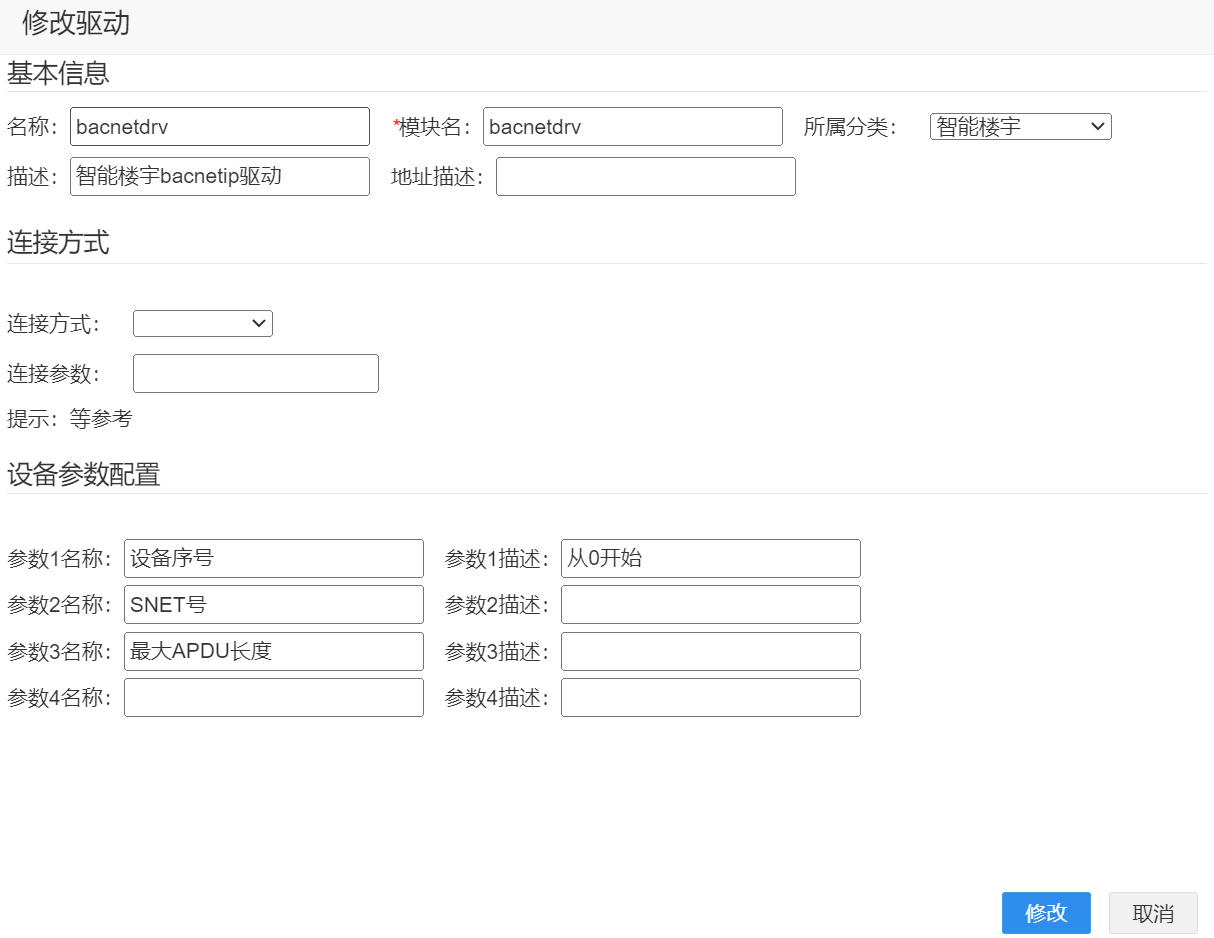

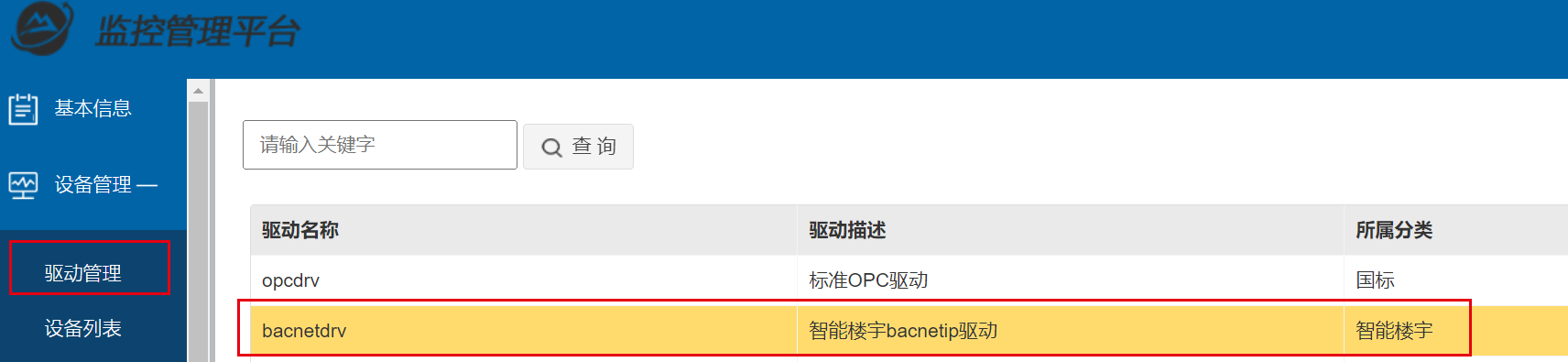

登录系统配置，查看驱动里面配置了bacnetIP协议。如果未配置可自行添加该驱动，在修改信息中配置如下参数见下图

设备配置

在设备列表中增加一个设备，驱动选择：bacnetdrv

• 驱动：必须为bacnetdrv
• 名称：根据需要自定义该bacnetip设备的名称
• 连接方式：必须选择自定义
• 连接参数：ip=设备IP;port=47808。
  • 示例:ip=10.8.20.25或者ip=10.8.20.25;port=47808
  • port可不配置，如未配置则默认为 47808
• 参数1：bacnet设备实例编号
  • 整数
  • 获取方法：
    • BacNetScan工具扫描（推荐）

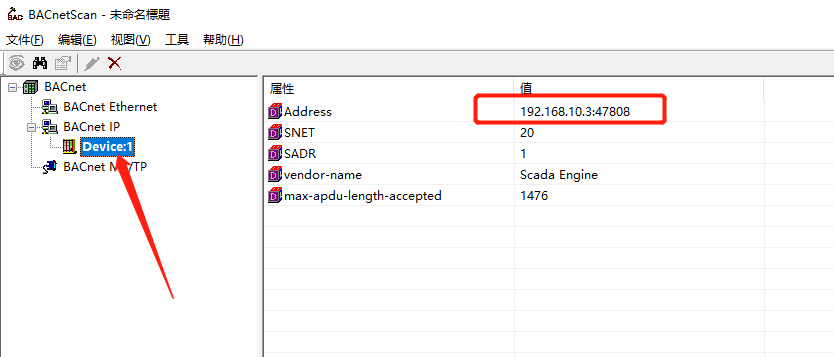

      • 可以通过工具BacnetScan，搜到局域网中所有的设备以及它们的Device值，即为设备号。 如下图中设备号：0
    • bacwi.exe工具查看
      • 从ftp://ftp.peakinfo.cn/software/BACnet/BACnetScan/目录下载到本地电脑任意目录
      • 该工具可以搜索到同一网段的所有bacnet设备，包括其他电脑的BacnetSimulator.exe。能看到IP、端口、网络号、设备号
• 参数2：bacnet设备网络编号
  • BacnetScan扫到设备的属性中的SNET（见下图），即为网络编号。如这里是：20
• 参数3：bacnet设备apdu最大值
  •  BacnetScan扫到设备的属性中max-apdu-length-accepted，如下图中的值为：1024。如果未设置，则默认取1024。

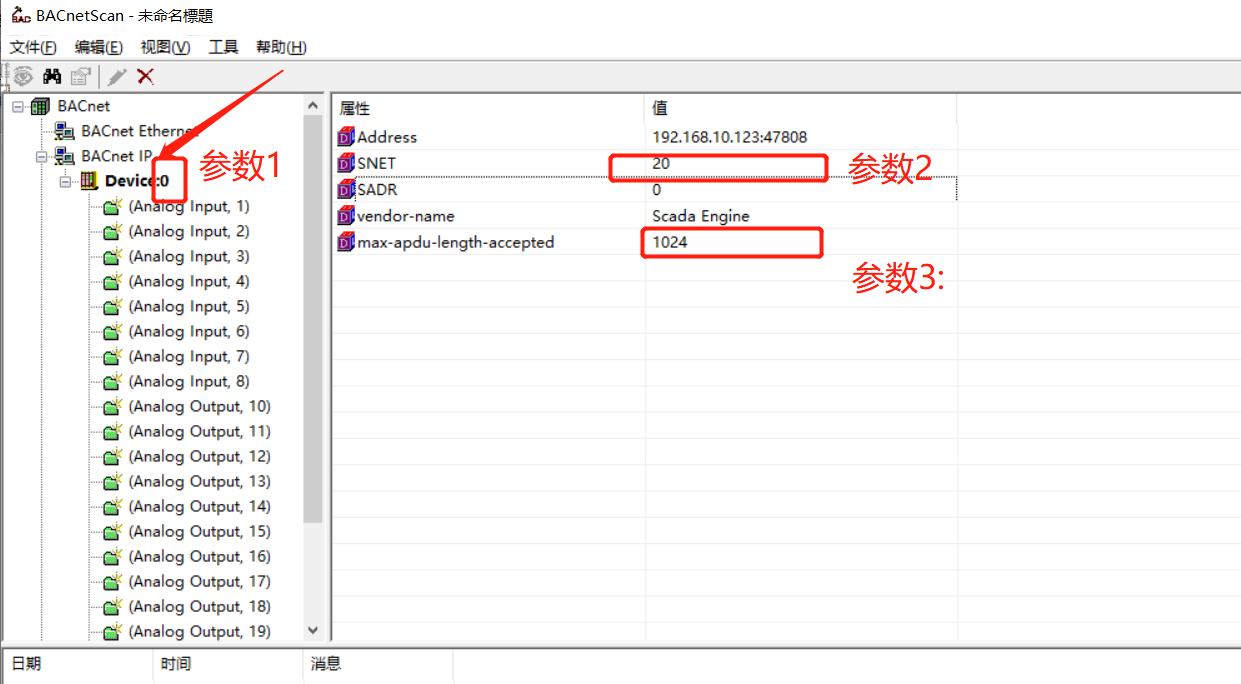

设备的三个参数的查看方式如下图所示：

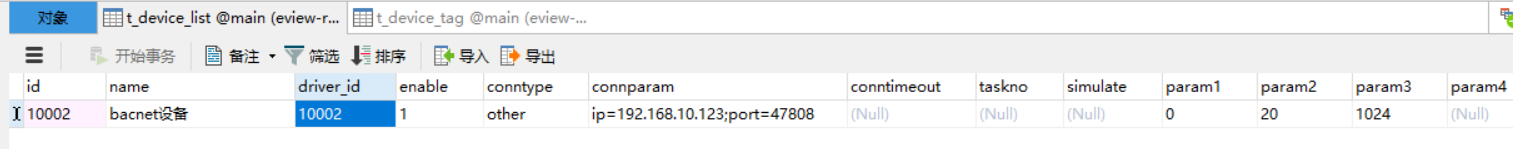

【数据库中设备配置信息如下】：

变量配置

在设备管理/设备变量管理中，新建一个变量，其中关键参数需要填写

• 设备：选择前面的bacnet设备名称
• 类型：设备变量，表示从设备读取值的变量类型
• 名称：变量名称，根据需要自定义
• 地址：参考下面BacnetScan工具扫描得到的变量信息，输入地址。
  • 变量地址格式为：{对象类型}:{对象实例号}:{对象属性}:{数组内的索引号}。
  • 如果对象属性为空字符串，则缺省为对象当前值（PV），数组内的索引号为空，则说明不是数组。
  • 注意：BacnetScan扫描到的(Anolog Input 1)，其中：
    • Analog Input对应AI，1对应对象实例号1（不是0）
    • Analog Output对应AO
    • 如：
      • AI:1，读取Analog Input 1的PV
      • AO:1读取AnalogOutput类型对象的第一个实例的当前值
      • AO:2:PV读取AnalogOutput类型对象的第2个实例的当前值
      • AO:2:PV:2 读取AnalogOutput类型对象的第3个实例的当前值数组的第3个元素的值

  • 具体设备的地址可以用BacnetScan工具搜索和查看。下载地址：ftp://ftp.peakinfo.cn/software/BACnet目录，并运行BACnetScan.exe

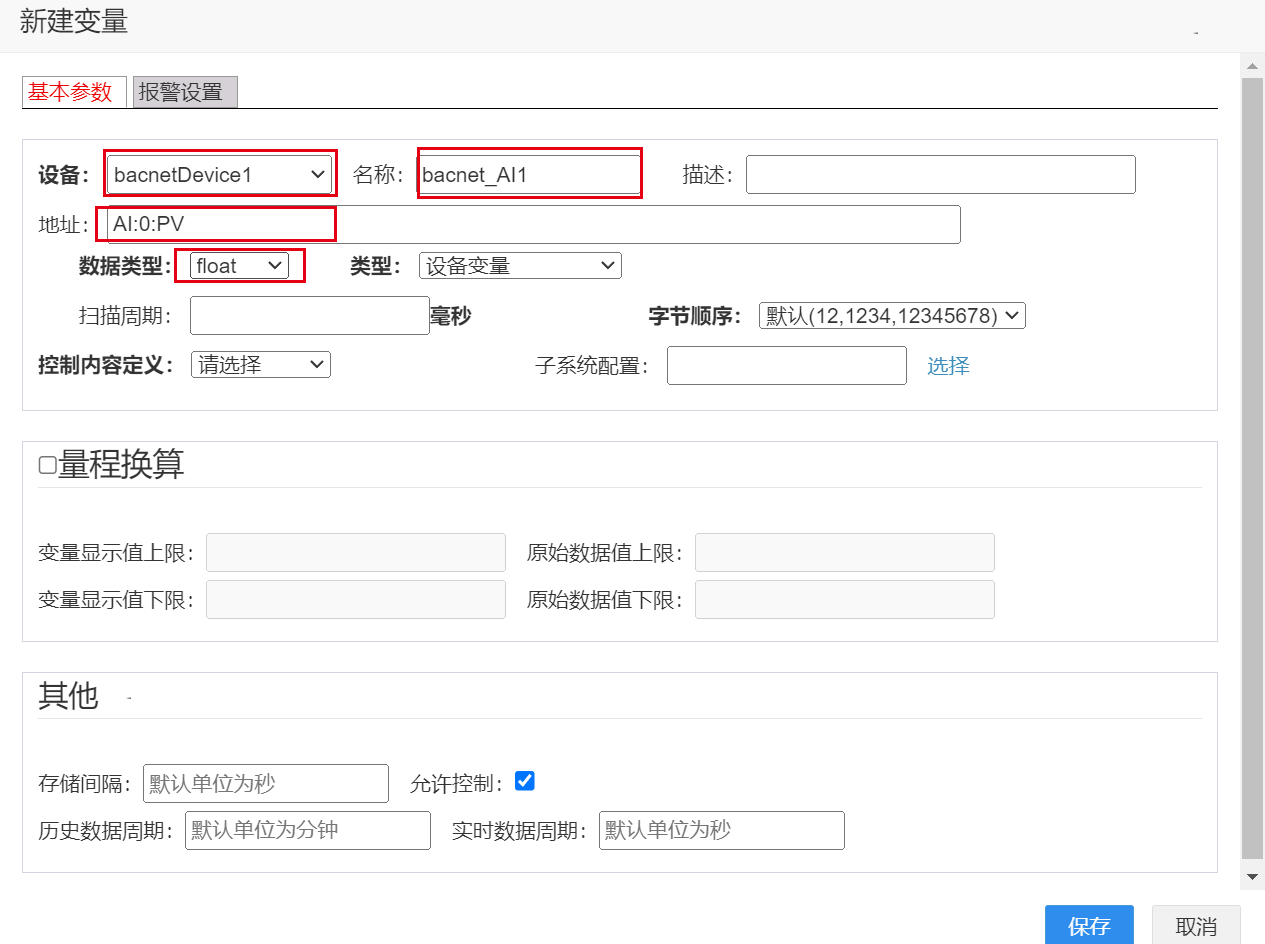

    如上图地址应为：AI:0:PV，数据类型为：float

• 数据类型：根据BacnetScan扫描得到数据类型，常用的有int32、float等
• 其他字段根据需要填写

【提示：数据库中，在表t_device_tag或者t_class_prop中配置变量名称和变量地址。】

测试步骤

• 按照设备配置、变量配置里的说明完成相应的参数输入
• 依次运行eview/bin目录下的bat，pknodeserver.exe文件，然后运行pkTagMonitor.exe文件观察所建立的BacNet变量

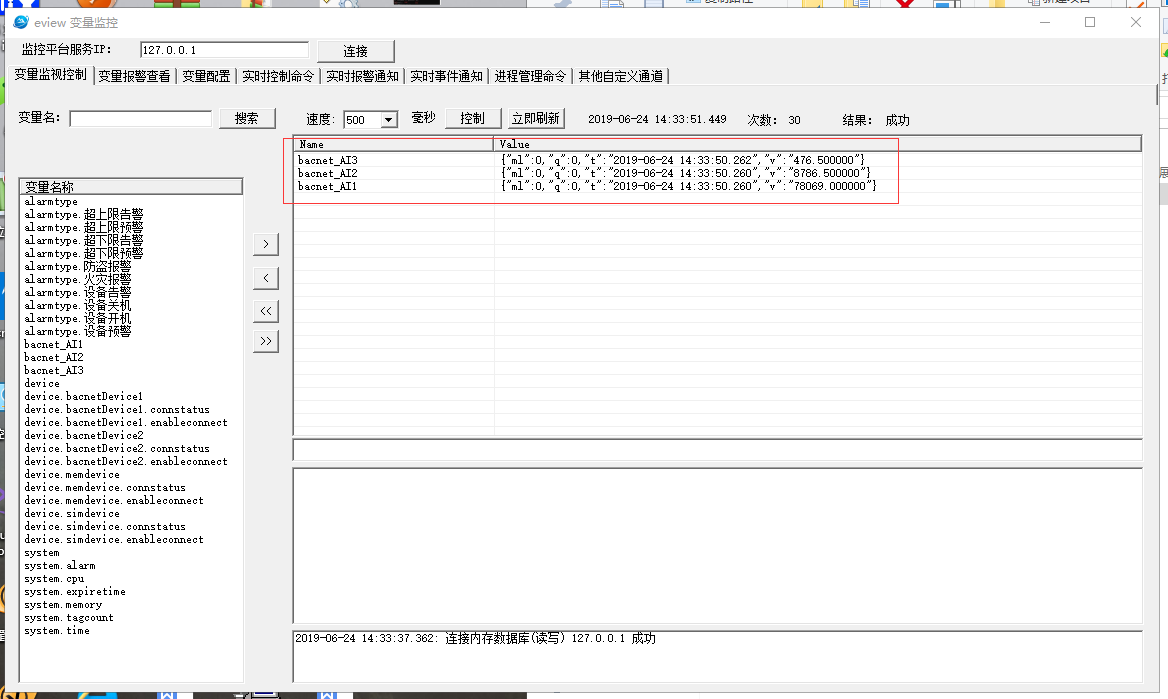

• 运行exe驱动，观察测试得到的值，如下图所示：
•

扫描程序

注意点

• 模拟器和驱动、扫描程序不能同时运行在本机上，否则端口47808冲突！

下载与安装

• 下载: ftp://ftp.peakinfo.cn/software/BACnet/BACnetScan目录
• 绿色版，无需注册和安装。双击BACnetScan.exe即可运行

使用

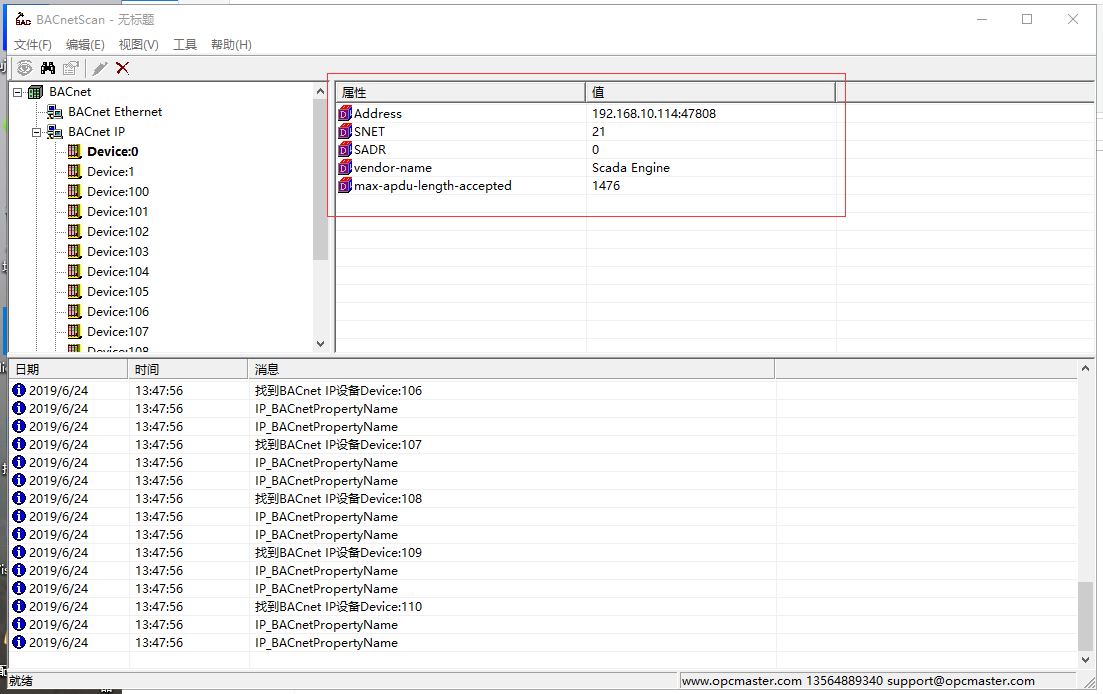

• 双击左侧BACNet IP，如果同一网段有BACNet设备或者模拟器，应该可以直接扫描出来，如图：
•
• 双击某个具体设备如Device1，会展开设备下所有对象

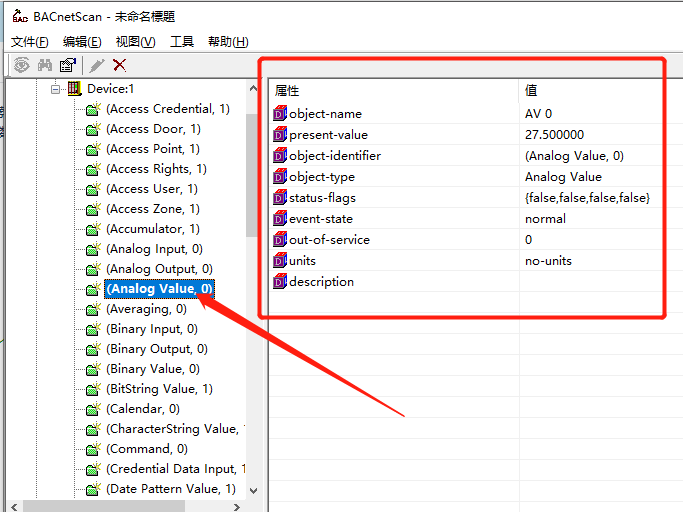

• 双击具有数值的对象，如这里Analog Value，右侧会显示其值和属性

模拟器与测试

注意点

• 模拟器和驱动、扫描程序不能同时运行在本机上，否则端口47808冲突！
• C:\Program Files\CBMS\BACnet Simulator\，可以在桌面快捷方式方式直接运行

下载

• 下载: ftp://ftp.peakinfo.cn/software/BACnet/bacnetsimulator_5.0.20_1.exe
• 安装bacnetsimulator_5.0.20_1.exe，安装完成后可以使用一个月

模拟器的使用

• 安装完成后，缺省目录：C:\Program Files\CBMS\BACnet Simulator
• 运行：
  • 进入目录，C:\Program Files (x86)\SCADA Engine\BACnet Device Simulator\，执行：simulator.exe
  • 开始里面找：安装后的程序 BACnet Device Simulator
• 配置虚拟设备的网卡

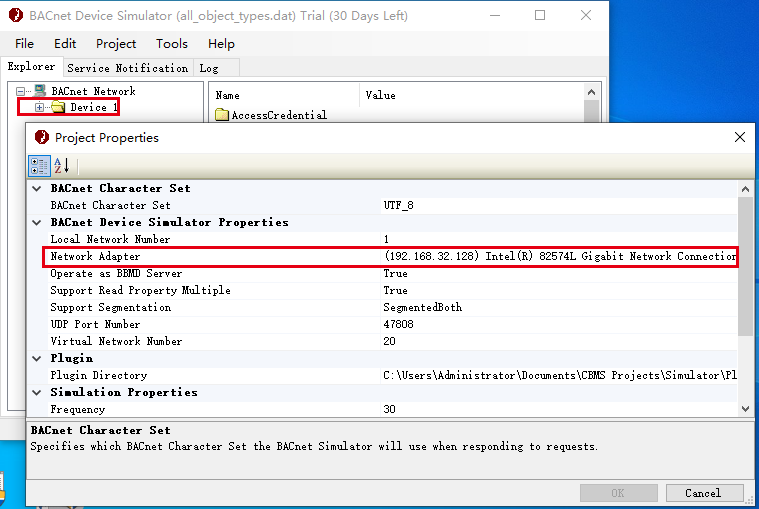

  • 在虚拟设备上右键：Properties，确保Network Adapter选择能够和本机电脑ping的通的网卡。
  • 如果simulator安装在虚拟机上，关闭防火墙
  •
• 打开已有的配置文件，点击菜单打开，缺省应进入目录：C:\Users\Administrator\Documents\CBMS Projects\Simulator
  • 选择一个all_object_types.dat
  • 会打开一个设备，包含所有的数据类型
• 自己新增设备

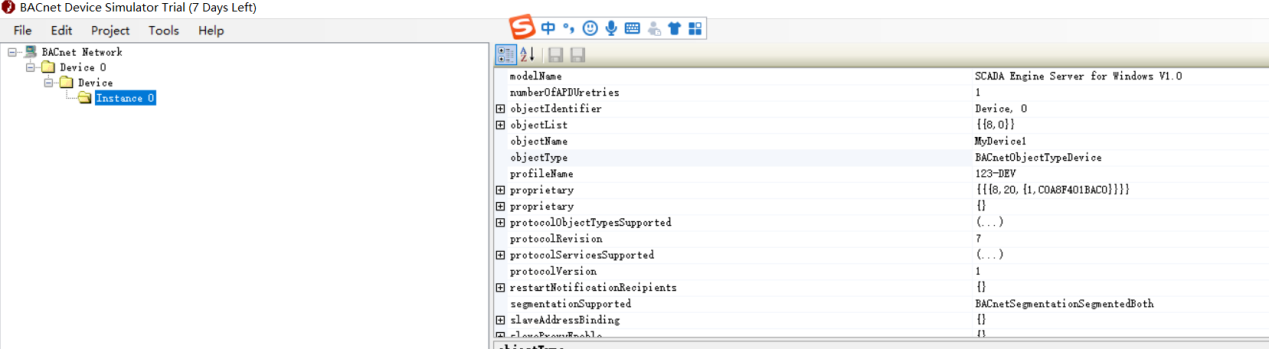

  • 在BACnetNetwork下右键，选择：Add Bacnet Device增加一个设备，名称为MyDevice1，结果如下，显示名称为Device 0/Device/Instance 0：

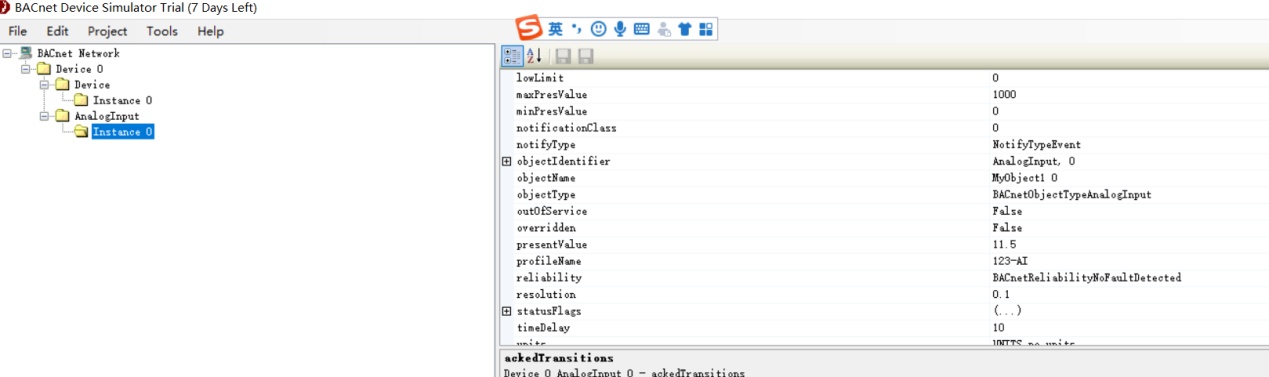

• 在Device0下右键，选择：Add BACNet Object，名称输入 MyObject1:

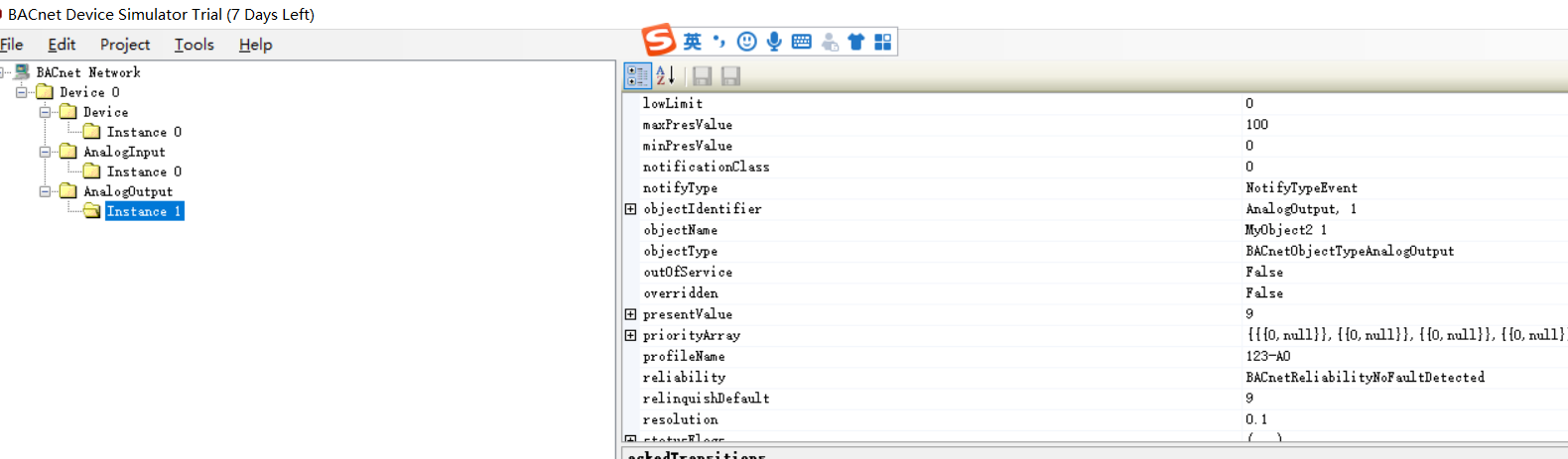

• 在Device0下右键，选择：Add BACNet Object，名称输入 MyObject2，类型选择AnalogOutput

• 复制Device0为Device 1
• 修改Device0/AnalogInput Instance0的presentValue为399
