1.画面配置

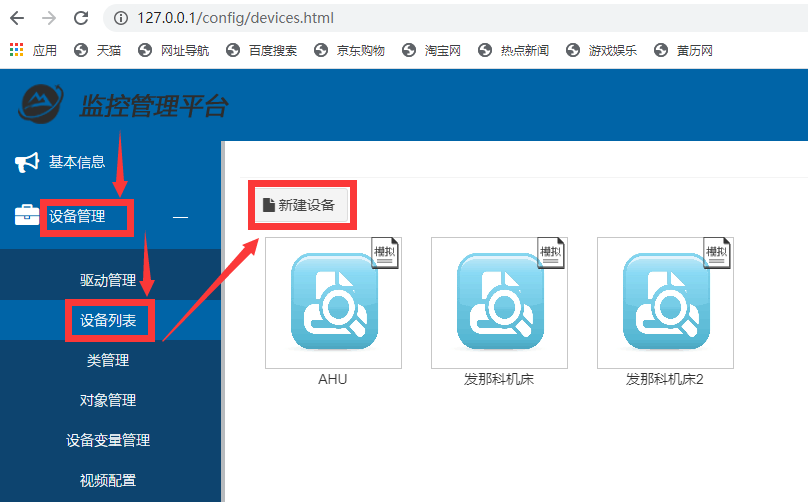

• 点击，设备管理 ----》设备列表，页面如下：
•

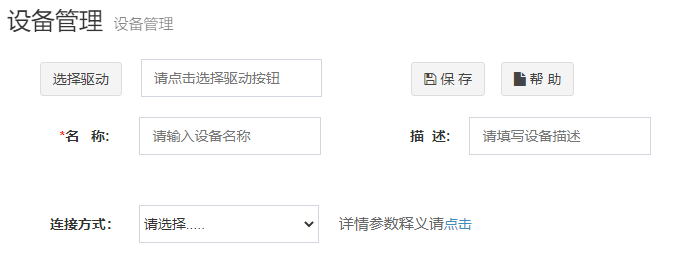

• 点击新建设备，页面如下
•

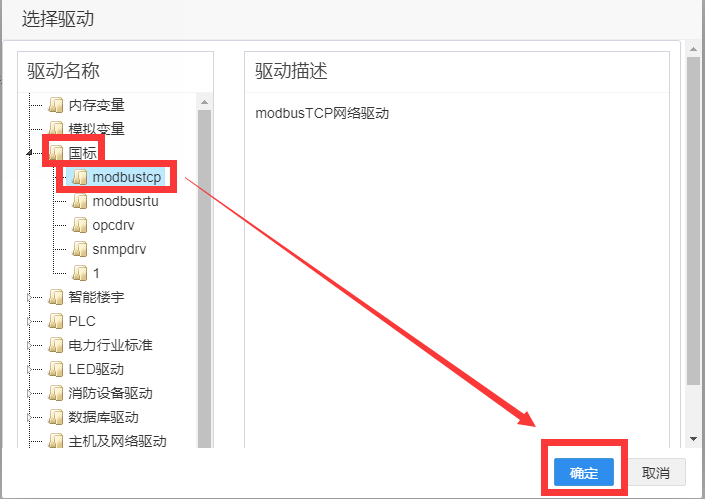

• 选择驱动：为新增的设备选择驱动    示例：如下图
•
• 名称：设备名称       示例：modbusdevice2
• 描述：设备的描述      示例：测试设备

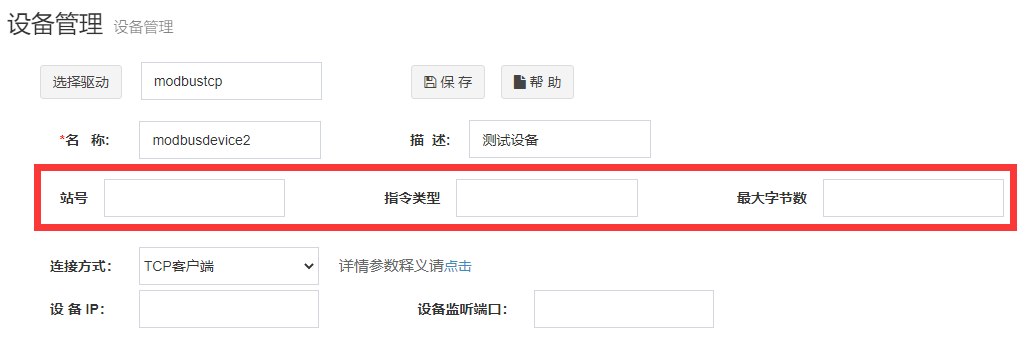

• 如果在配置驱动的时候，驱动中有配置参数，在这里会有对应的参数显示，对应填写真实的数据，如果驱动没有参数，此步忽略，如下图：

  •
  • 以下三个参数为modbus示例，不同驱动对应不同的涵义
  • 参数一：站号：站号或从级地址，通常用于modbusrtu以区分不同设备。如果设备未说明，可不输入
  • 参数二：指令类行：无或者0表示按正常指令；1表示多寄存器指令。通常不需要填写
  • 参数三：最大字节数：每个数据块自动组块时的最大字节数。缺省为230个字节。通常不需要填写
    • 例外情况包括：北辰模块有时候，只能取98个寄存器（196个字节），此时如果读取不到就需要调整这个值
• 连接方式：连接方式分为：串口，TCP客户端，TCP服务端，UDP，自定义，五种类行
  • 串口：串口的参数有下面几个
    • 串口：选择对应串口    示例：COM1
    • 波特率：设备的波特率    示例：9600
    • 数据位：该参数按照具体协议配置   示例：8
    • 校验位：该参数按照具体协议配置   示例：无
    • 停止位：该参数按照具体协议配置   示例：1
  • TCP客户端：
    • 设备ip：设别对应的ip    示例：127.0.0.1
    • 设备监听端口：  设备对应的端口    示例：502
  • TCP服务端：
    • 本地ip：本机的ip   示例：127.0.0.1
    • 监听端口：端口     示例：502
  • UDP：
    • 设备ip：设别对应的ip    示例：127.0.0.1
    • 设备监听端口：  设备对应的端口
  • 自定义：
    • 连接参数：按照具体协议，具体配置

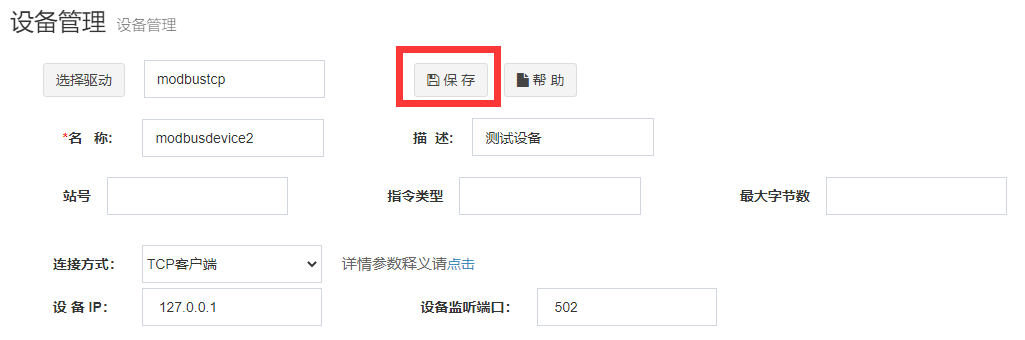

• 配置完成后，点击保存按钮：
•

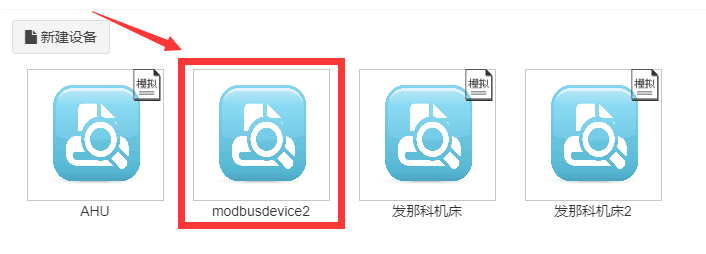

• 点击保存按钮后，我就可以看到刚刚配置的设备了
•
• 到此，设备就配置完成了。
