1.画面配置

• 点击，数据服务 ----》关系数据库转存，页面如下：

1. 数据据库连接

   • 点击新增按钮，弹出如下画面：
   •
   • 名称：连接第三方数据库名称，这个名字不是数据库名称，而是这个连接的名字，可根据需要命名一个自己记得住的名字。
   • 是否启用：该链接是否启用  例如：是
   • 数据库类型：选择对应的数据库类型  例如：mysql
   • ip地址：第三方数据所在的ip地址  例如：127.0.0.1
   • 端口号：第三方数据库的端口号   例如：3306
   • 数据库名称：第三方数据库名称  例如：eview
   • 用户名：第三方数据库用户名
   • 密码：第三方数据库密码
   • 描述：对该数据库连接配置
   • 编码格式：转存写入的编码格式  例如：utf8
   • 如下图所示配置好的格式：
   •
   • 配置好后，点击测试连接，验证是否配置正确

2. 数据库转存规则

   • 点击新增按钮，弹出如下画面：
   •
   • 规则名称：转存规则名称（可以随意起） 例如：covi转储
   • 表名：选择要转存的表名（第一步配置正确，这里才可以选择）。这个表名也可以使用固定表名，也可以输入包含时间模板的通配符
     • %y–年的后2个数字，如2021年是21
     • %Y–年的4个数字，如2021年是2021
     • %m-月的2位数字，如1月为01
     • %d-日的2位数字，如2日为02
     • 如: 表名t_dbtransfer_{%y%m%d}，则可能会自动创建表：t_dbtransfer_210817
   • 是否启用：该配置是否启用
   • 存储周期：转储时间间隔  单位为：秒
   • 是否变化时写入数据：点值变化的时候时候写入具体值
   • 写入方式：分为插入新纪录和更新已有记录
   • 点默认时间格式：默认即可
   • 更新时间格式：默认即可
   • 描述：对该规则的描述
   • 数据质量为BAD时数据库值字段的值，缺省为填充null。也可以输入一个特定值，如-100，则质量为BAD时，值这一列都会填入-100
   • 配置好的数据如下图所示：
   •

3. 数据库转存规则配置

   3.1类对象模式

   • 选中上面的配置，点击新增按钮，出现如下图所示的表格
   •
   • 模式：分为对象模式，设备模式  根据实际形况选择（如果配置的点为类对象模式，选择对象模式，反之选择设备模式）
   • 表格中表头为第三方数据库的列名（不同的规则显示的应该不一样），请选择（仔细选择，点击保存后禁止修改）下面的解释为本次的：
     • objectname 对应对象模式的点名成，该列选着模式名（该名称不好理解，以后会改）
     • covi1_co  对应  北虹路COVI1内圈.CO值  点的value，该列应该对应模式值
     • covi1_vi  对应  北虹路COVI1内圈.VI值  点的value，该列应该对应模式值
     • covi2_co  对应  北虹路COVI2外圈.CO值  点的value，该列应该对应模式值
     • covi1co  对应  北虹路COVI1内圈.CO值  点的value，该列应该对应模式值
     • data_time  该列是为了存储时间 ，该列应该对应更新时间
     • data_quality 该列是为了存储点的质量 ，该列应该对应质量名
     • create_time 该列是为了存储时间 ，该列应该对应产生时间
   • 选择后点击保存按钮。如下图：
   •
   • 点击下方的新增按钮：选择对应的对象，然后选择对应的点，如下图所示
   •
   • 点击保存按钮，得到如下：
   •

              3.2tag点模式

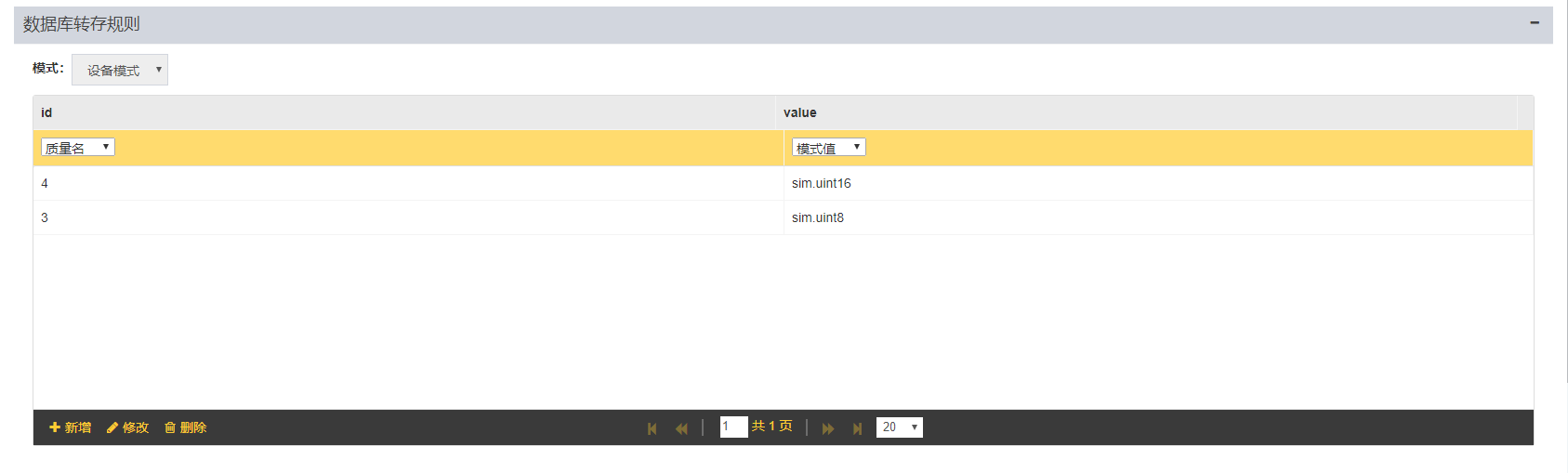

                              选中设备模式，点击新增按钮，出现如下图所示的表格

                                  质量名为该设备的id

                                  模式名为具体的点的名称

4.转存块配置：

• 该配置默认即可，数据库应该会自带一条记录
• 如果没有按照如下截图配置
•
