串口参数配置

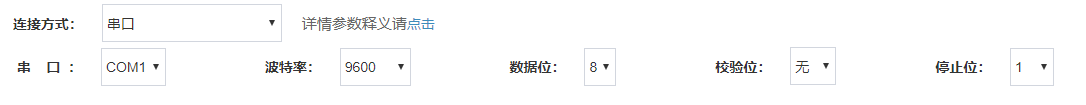

• 通过网关界面进行参数配置

• 串口名称

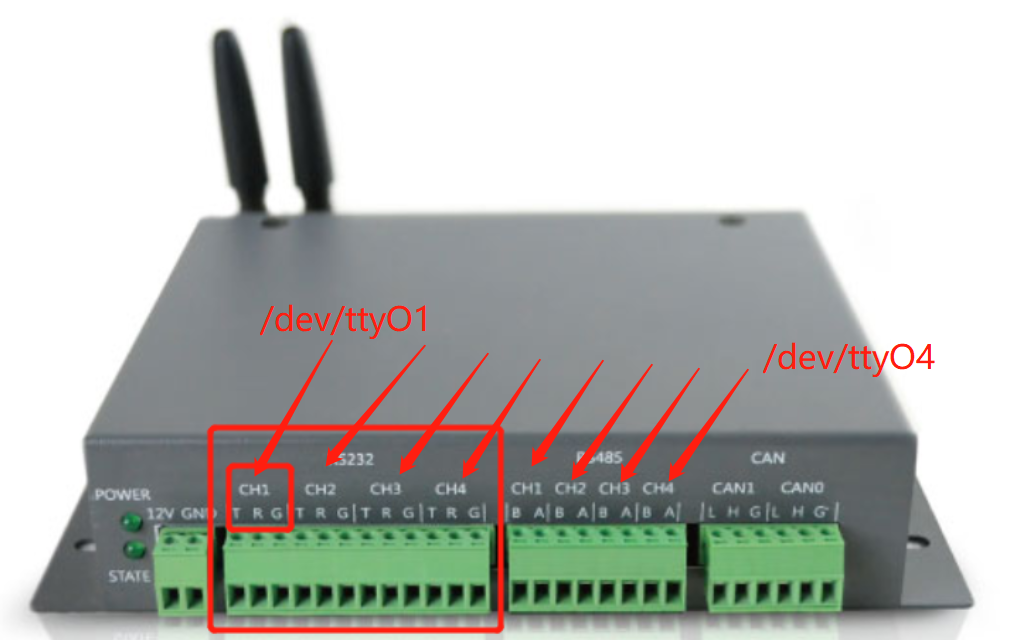

在网关中，RS232和RS485口共用了4个串口，串口的内部名字按照顺序分别是：/dev/ttyO1,/dev/ttyO2,/dev/ttyO3,/dev/ttyO4，位置如下图

• 串口连接参数配置
  • connparam：多个参数key和value对，每对参数之间以分号隔开，参数的key和value之间使用=号。如：
    • port=COM2;baudrate=9600;parity=E;databits=8;stopbits=1  -------------WINDOWS
    • port=/dev/ttyO1;bandrate=9600;parity=0;databits=8;stopbits=1   --------------网关
  • 除以上配置外，内部还支持如下参数：
  • baudrate：支持：2400、4800、9600/115200/19200/25600等。缺省：无效值（-8888），必须设置
  • parity：O，E，N：偶校验，奇校验，无校验。缺省为N（无校验）
  • databits：5/6/7/8，缺省为8
  • stopbits：1：1个停止位；2:2个停止位。缺省：1
  • xonlimit：如1000。缺省：0
  • xofflimit：如1000。缺省：0
  • readmincharacters:整数。缺省：0
  • readtimeout:整数，需要保证为100及以上（毫秒，使用AccessPort工具，为-1可能读取不到，如西门子S7-200 PPI该参数为-1则会读取不到应答）。缺省：100
  • ctsenable:整数。缺省：0
  • rtsenable:整数。Windows下缺省：1，Linux下缺省：0
  • dtrenable:整数，0：Disable，1：Enable，2：Handshake（Only In Win32）。Windows下缺省为1（handshake），Linux缺省：0
  • flowcontrolinenble:整数，是否允许输入的软件流控 1：允许，0：禁止。缺省：0
  • flowcontroloutenble:整数，是否允许输出的软件流控 1：允许，0：禁止。缺省：0
  • modem:整数。缺省：0
  • receiverenble:整数。缺省：1
  • dsrenable:整数：Controls whether DSR is disabled or enabled (Win32)。缺省：0
  • 示例：
    • windows下：port=COM2;baudrate=9600;parity=E;databits=8;stopbits=1;ctsenable=1;rtsenable=1;dtrenable=1
    • 网关下：port=/dev/ttyO1;bandrate=9600;parity=0;databits=8;stopbits=1

测试串口

方法一，电脑使用USB转串口线，串口接入RS232的CH1（/dev/ttyO1）

• 登录网关（通过SSH）

• 命令行设置使用连线的串口参数：stty -F /dev/ttyO3 ispeed 9600 ospeed 9600 cs8

  • 该命令将串口1（/dev/ttyO1）设置成115200波特率，8位数据模式。一般情况下设置这两个参数就可以了，如果显示数据乱码，可能还需要设置其它参数，使用man查看stty其它设置选项。

• 查看和确认已经打开串口的参数：stty -F /dev/ttyO3 -a

  • 返回的参数如果禁用了则前面有(-)，没有-号表示启用。

• 验证网关串口发送数据正确性

  • （1）打开网关串口CH3，发送上面查找到的有应答的协议数据给串口：
    发送文本：echo sss > /dev/ttyO3
    发送十六进制串: echo -e -n "\x55\x01\x00\x10\xF0\xAA" > /dev/ttyO3
    -e // 表示使能反斜杠转义，这样遇到\就会转义为二进制
    -n // 不添加行尾换行标识，因为默认的 echo 会在末尾添加 0x0A
    双引号表示要转义的字符串，\x表示十六进制，\0NNN 表示八进制
  • （2）Windows下串口工具查看应收到上面所发的数据，应一致
  • 5．验证网关串口接受数据正确性：
    （1）Windows下通过唐老鸭发送一个十六进制串，如: 11 22 33
    （2）网关下通过如下命令查看是否收到，应一致：cat /dev/ttyO3
