• RS232没有DB9针的接口，需要DB9公头

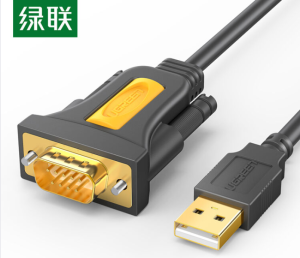

• 如图所示为RS232串口线以及与其相连接的设备

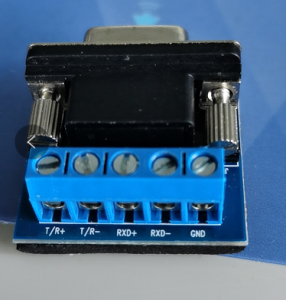

• T/R+表示接收正 ,T/R-表示接收负, RXD+表示发送正 ,RXD-表示发送负，GND为地线。

 左图为一个网关的实体图，因本此内容涉及的是RS232，所以之说连RS232的方法。

• 如上图所见，红框中的CH1表示通道号，配置几号我们便用几号，T表示发送，R表示接收，G表示地线

1. 网关的T 连接设备的R，网关的R连接设备的T  ，网关的G连接设备的G/GND
2. 若要USB转RS232与网关相连接，将T/R- 连接T，RXD+连接R，GND连接G即可，如图所示：
