- 适用于三菱型号：Q系列CPU如Q02UCPU可以。从新建工程弹出的提示看，共可以支持：

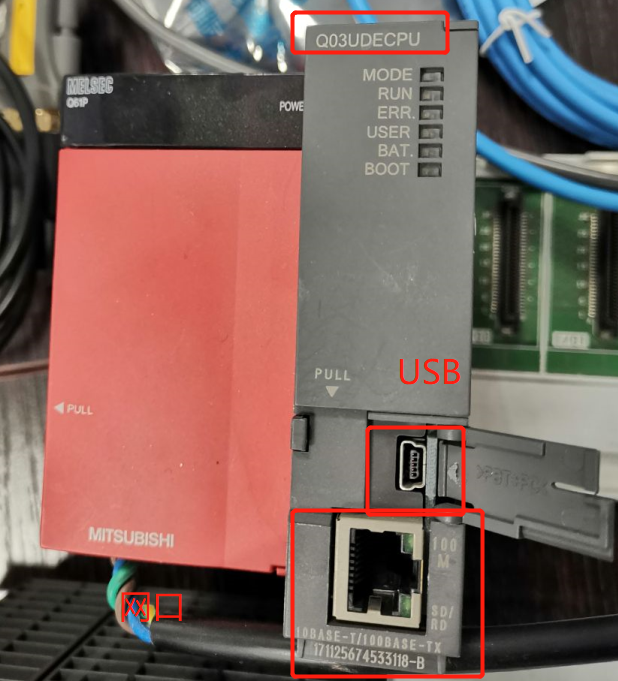

- Q系列
- 红色的为电源模块
- 灰色为CPU模块
- CPU自带具有USB口（mini USB）
- CPU自带网口
- A系列（未验证）
- FX系列 （未验证）
用什么样的数据线
三菱Q系列PLC，用普通的USB转miniUSB线。
- FX系列，用USB-圆头8针（FX专用）
- A系列，用USB-25针（A专用）
- Win10/Win7下均可安装
我们这次连接的模块有
数据字典
- 三菱PLC的软元件，就是其他PLC的数据区/数据块，是我们要采集的对象
- D：数据存储器，如D5
- X：输入寄存器
- Y：输出寄存器
- DX：直接输入寄存器
- DY：直接输出寄存器
下载
ftp://ftp.peakinfo.cn/software/PLC/三菱PLC 目录下载下来
安装
- 输入序列号：
- 安装到缺省目录，一路Next下去
- 会安装在MELSOFT目录下
安装USB线驱动
- USB插入PLC和电脑，电脑提示并自动搜索。

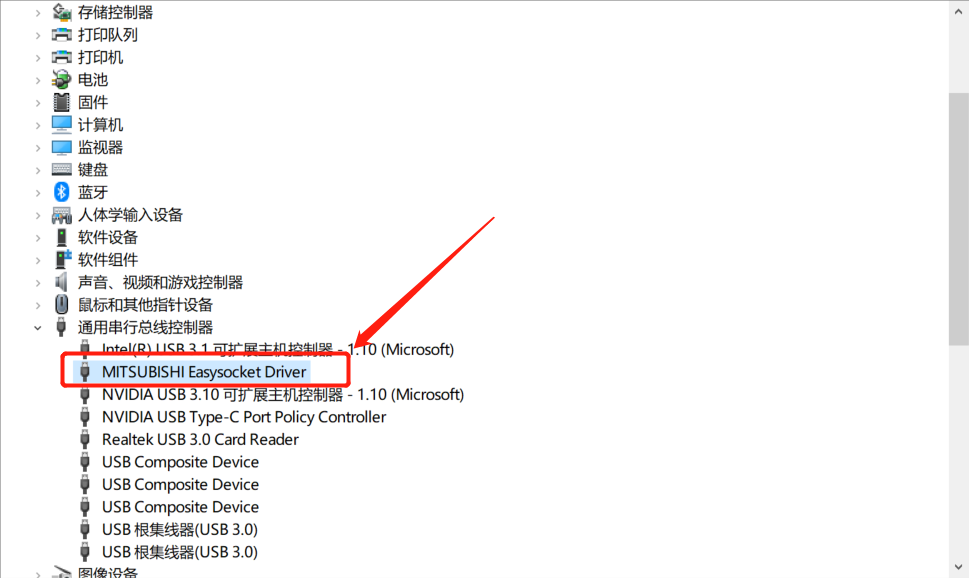

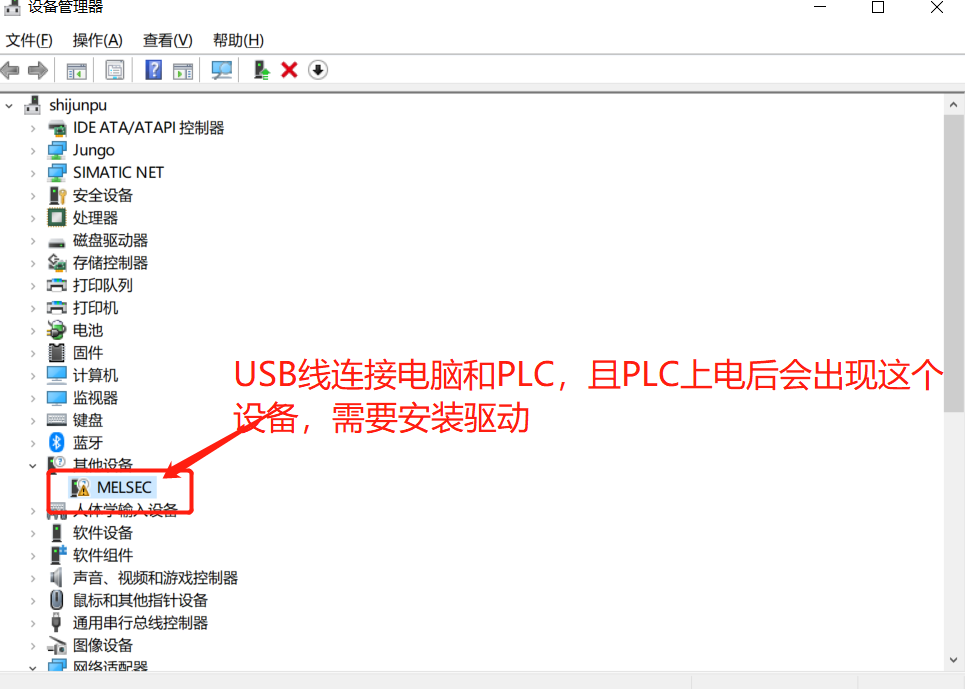

- 搜不到（跳过即可），然后在设备管理器中找到MITIBISHI的那个位置设备

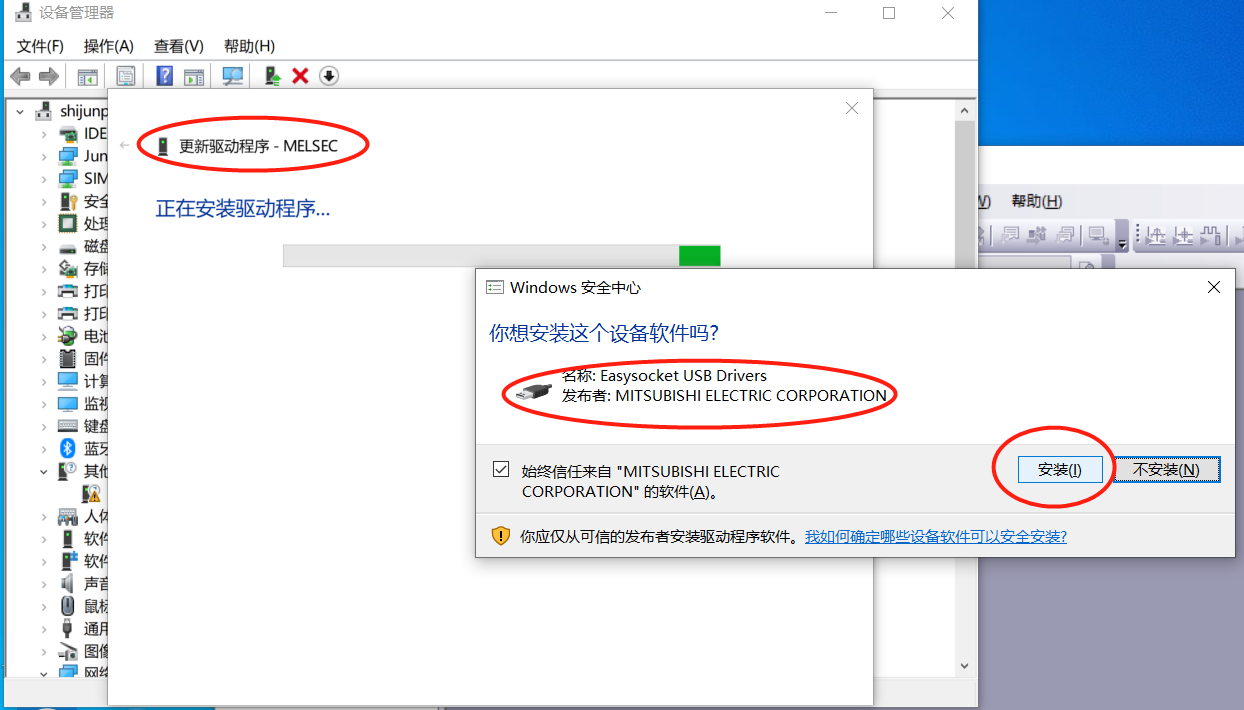

- 更新驱动，手动指定位置，并输入或选择路径（C:\Program Files (x86)\MELSOFT\Easysocket\USBDrivers）

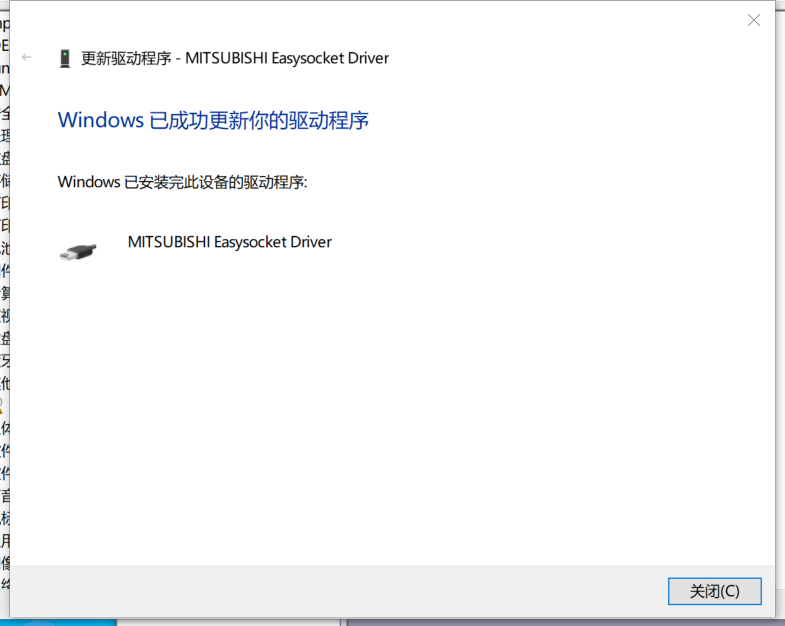

- 提示USB安装成功
通过USB配置读取已有PLC程序和数据，并监视
- 打开GTX Works，不要新建或打开任何工程

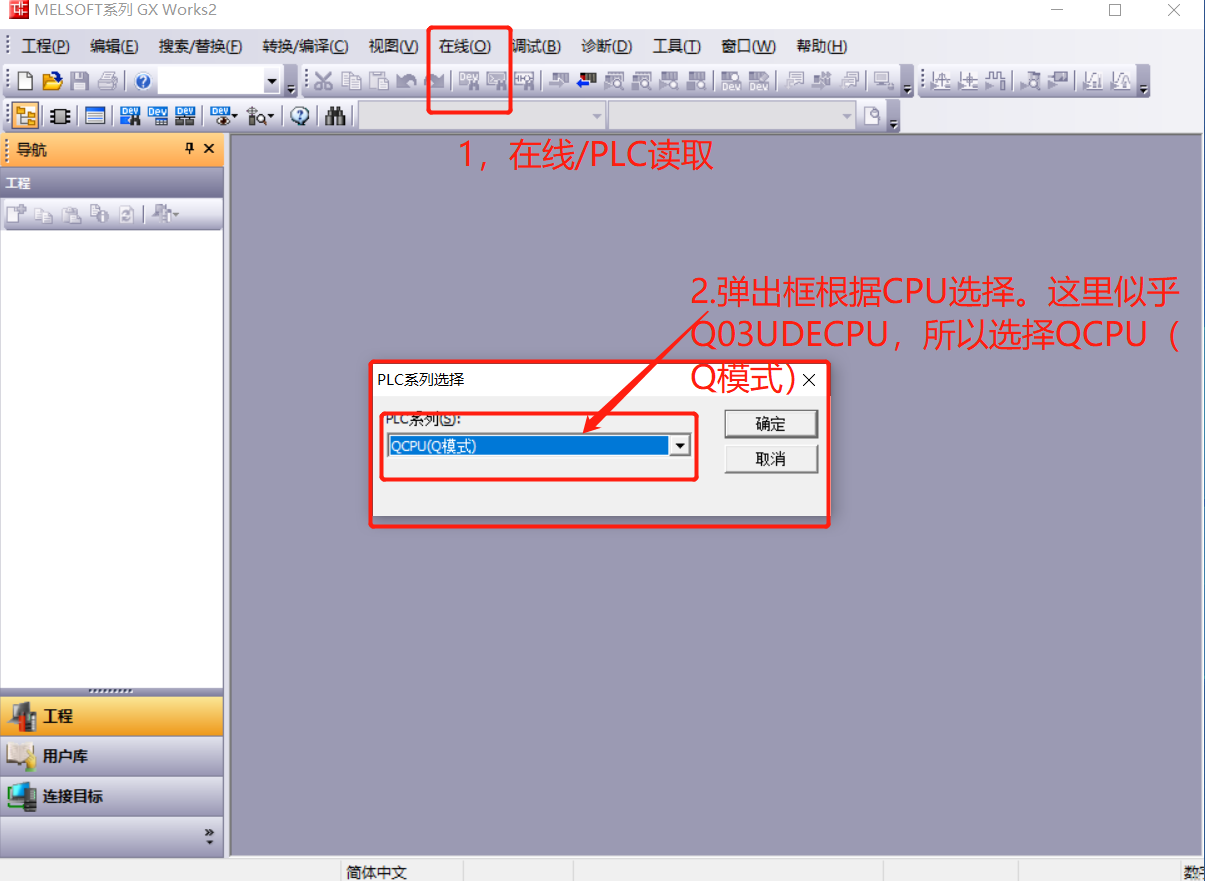

- 主菜单：在线/PLC读取，弹出下面界面
- 选择CPU，并点击确定

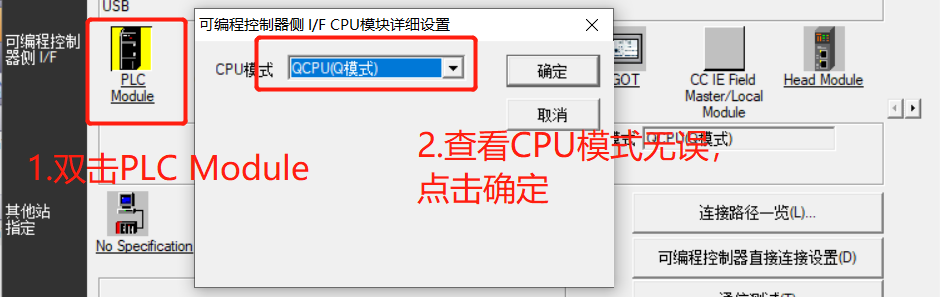

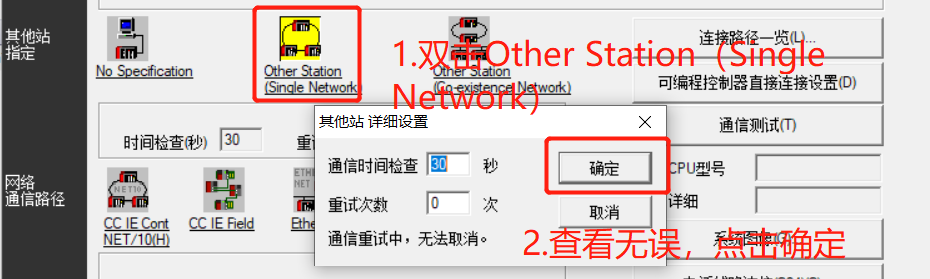

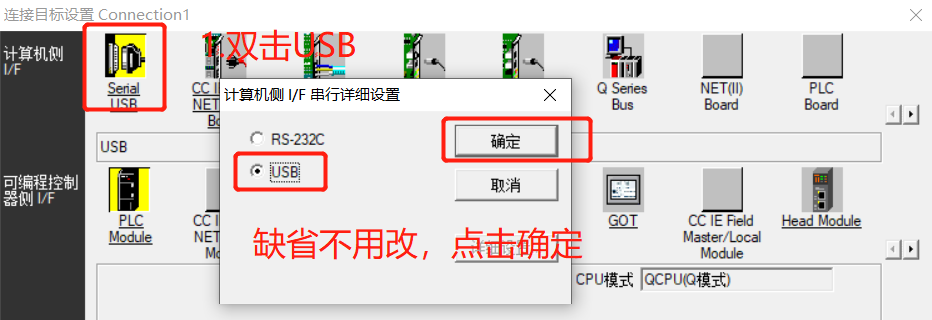

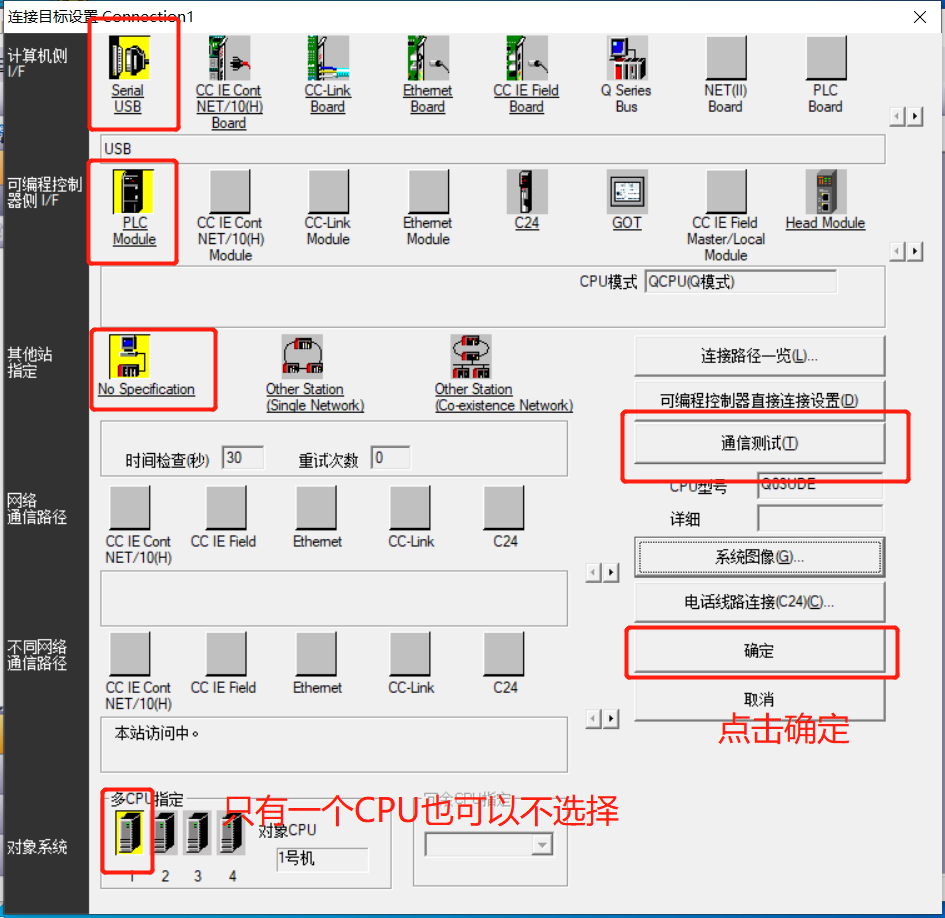

- 在弹出的连接目标设置中，按照图示选择。其实是什么都不用动，点击确定就好
- 点击“通讯测试”，应出现：
，说明连接正常 - 确定按钮点击后应出现下图

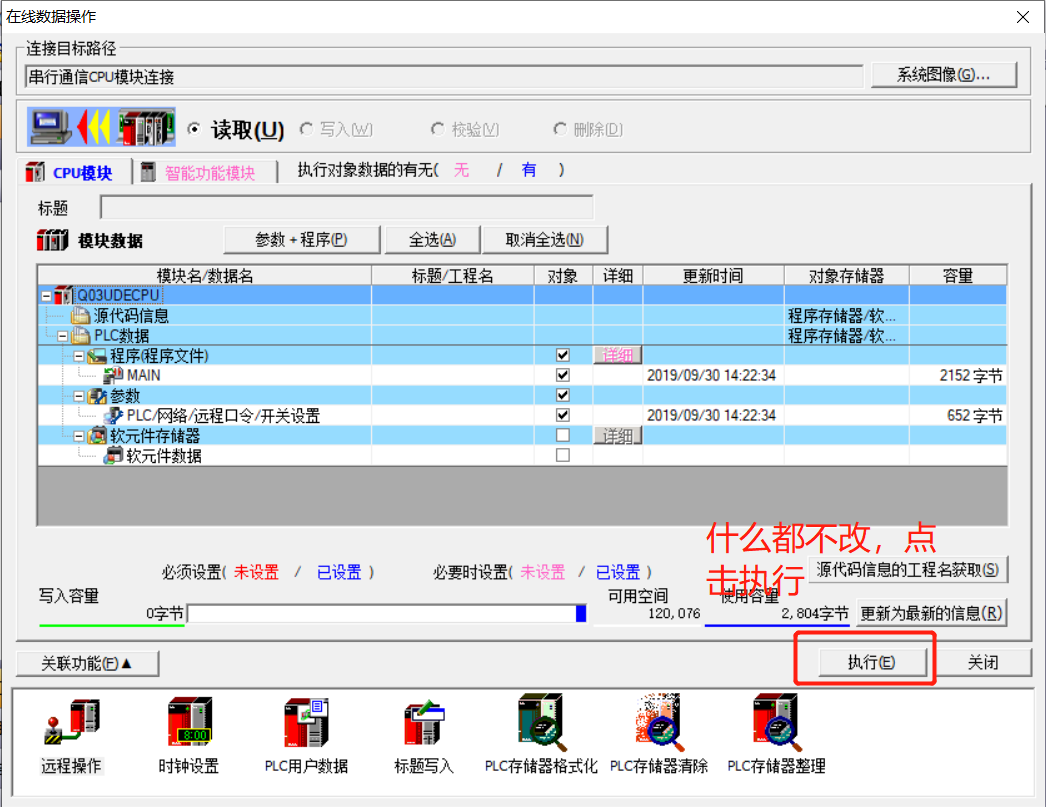

- 什么都不改，点击执行

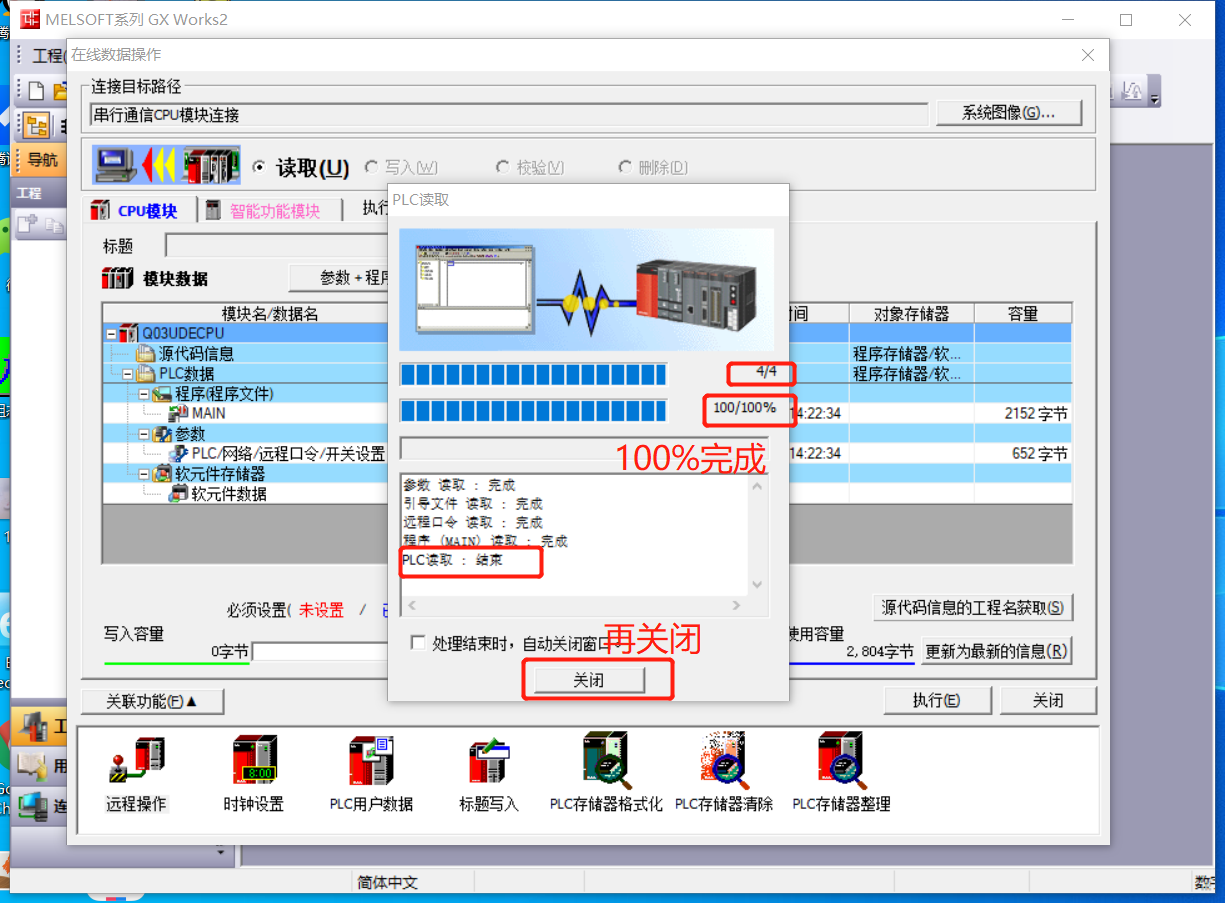

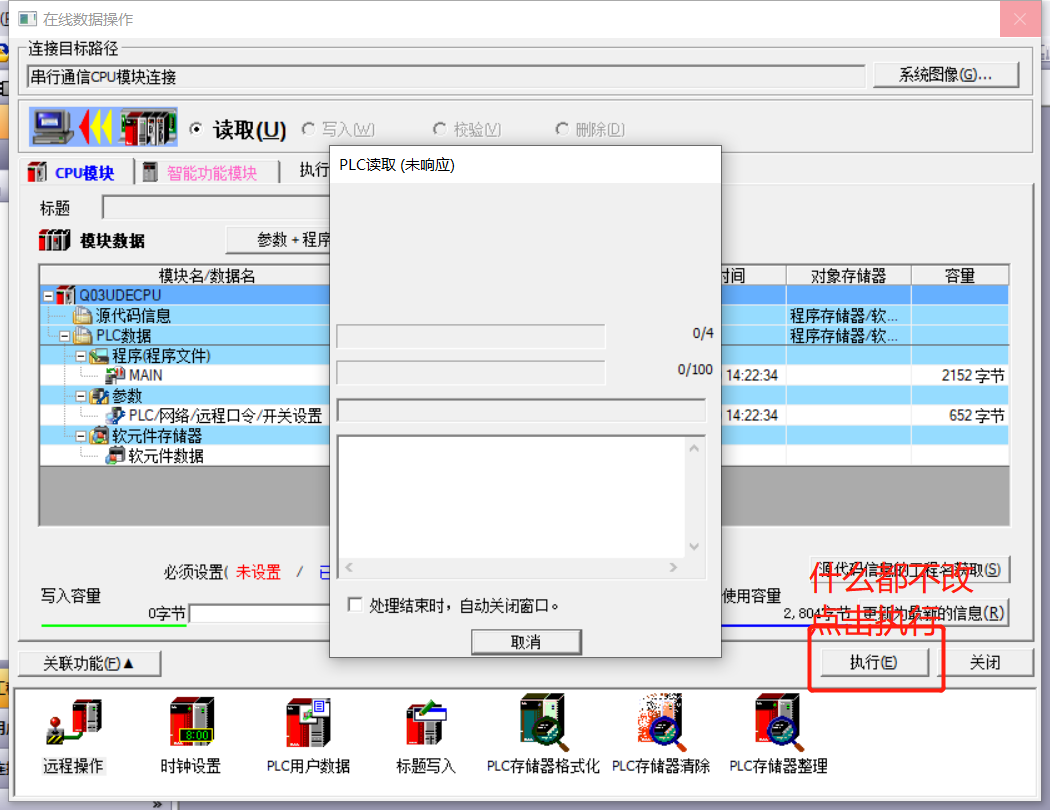

- 等待100%进度，关闭。此时已经读取了PLC的所有程序和数据

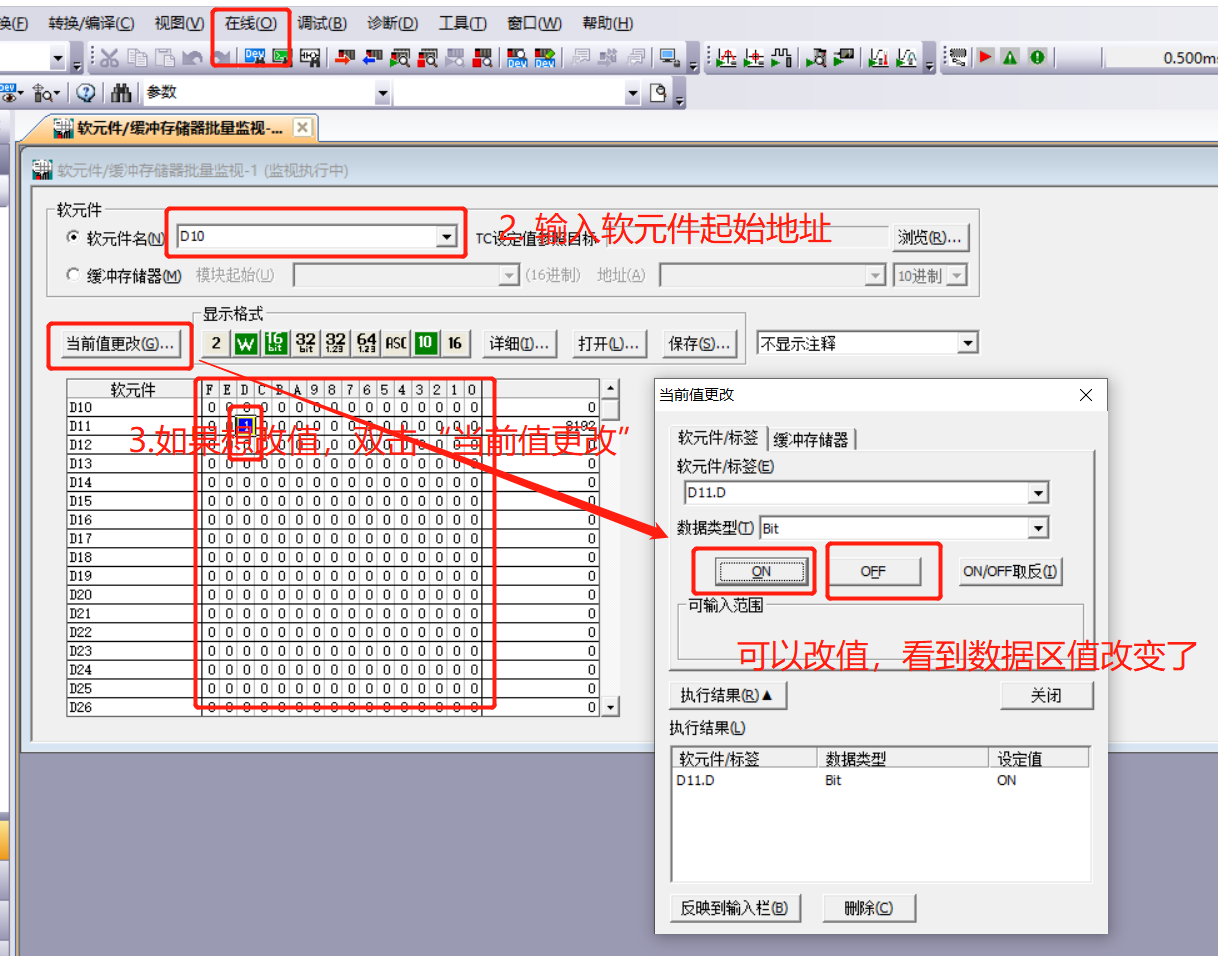

- 选择主菜单：在线/ 监视/“软元件/缓冲存储器批量监视”
- 输入D0（软元件名）就可以监视改地址及其开始的所有地址的值，选择当前值更改就可以更改当前值
修改PLC的IP地址
- 以便之后通过网络访问PLC（编程GTXWorks访问，及通过程序直接读写）

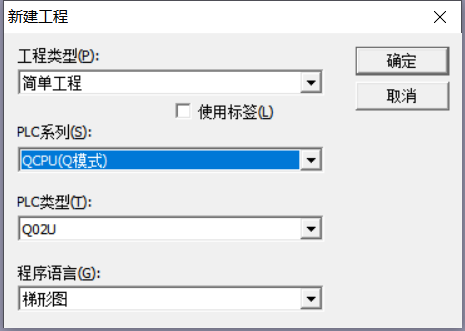

- 工程/新建菜单时，选择简单工程，然后选择QCPU（Q模式），PLC类型根据实际PLC上的型号选择。确定后新建工程
- 工程>工程类型设置，点击后可以在结构化工程和简单工程切换，简单工程转换/编译菜单的子菜单才可用，结构化工程不需要编译
- 打开Solid GX Works2，
- 从PLC读取信息到GX Works形成工程：
- 在没有新建或打开工程时，选择菜单：在线>PLC读取，弹出提示框选择ＱＣＰＵ（Ｑ模式），计算机侧选择USB（第一个），可编程控制器侧选择PLC Module，其他缺省，选择通信测试按钮，提示成功，点击确定。
进入后，勾选列表中所有内容，点击执行，提示执行结束.此时可以连上。
- 创建新的工程后，左侧outlookbar中/连接目标/当前连接目标，选择菜单：在线>PLC读取。

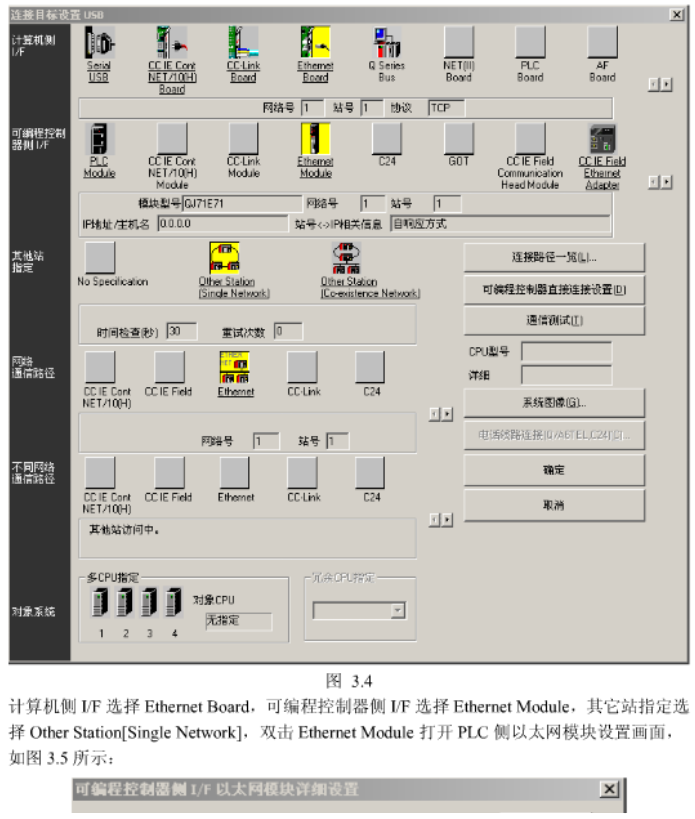

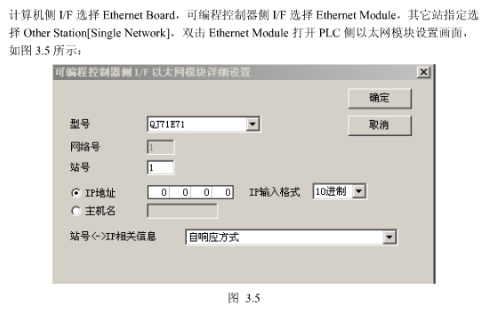

（以太网模式可配置，但不可行）。如果是已有工程，修改和PLC的连接，则在左边outlook bar下面有个连接目标按钮，点击可以修改。

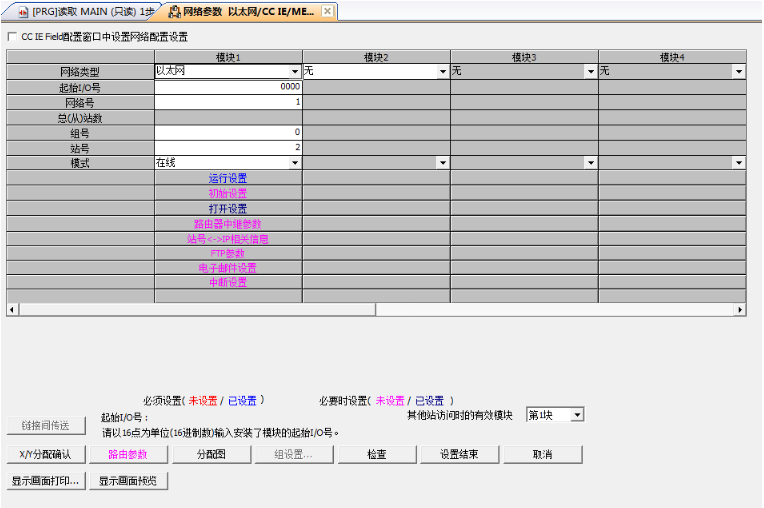

然后选择左侧的网络参数/以太网，按照如下配置（参考http://www.docin.com/p-821867782.html）：
第一个缺省打开的画面，按如下配置：

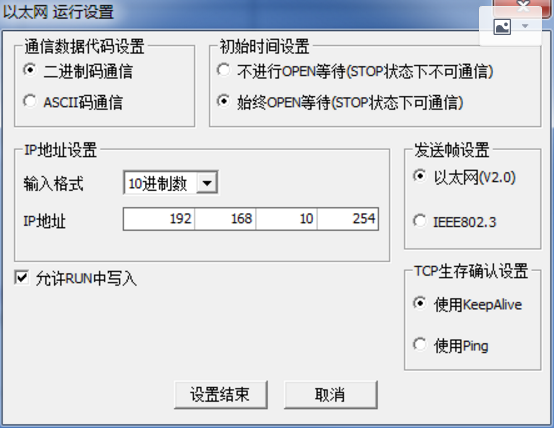

点击运行设置，按如下：
（测试发现，初始时间设置“不进行Open等待”也可以通信）

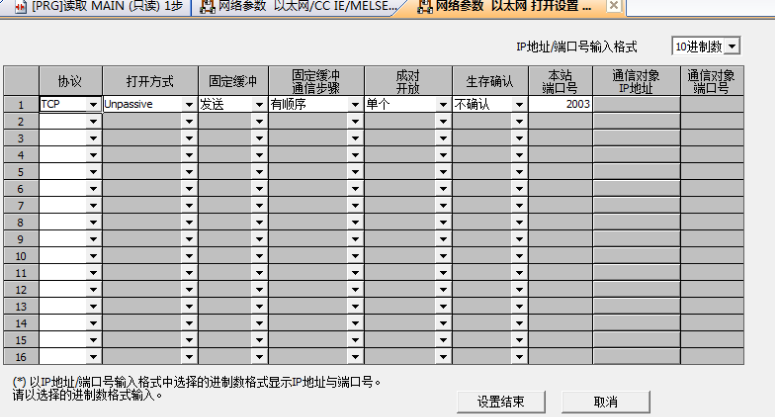

选择打开设置，按如下：
点击工具栏的 “软元件/缓冲存储器批量监视”，输入D0（软元件名）就可以监视当前值，选择当前值更改就可以更改当前值
