要点
- 必须使用专门的数据线，PC ADAPTER USB，USB to MPI/DP/PPI NetWork Adapter for S7 System，一端连接电脑USB口，一端连接PLC的DB9针MPI串口
- 这个线再设备管理器上体现的不是串口，而是SIMATIC Devices/SIMATIC PC Adapter USB.
- 如果使用西门子S7 200的PPI线，接上西门子S7 300的PLC的DB9针串口，不发送请求数据也会不断发上来。这个不知道对错？
- 西门子S7-300的串口波特率：38400，偶校验。可以用西门子驱动目录下的：testMPI -w COM4进行测试，看有没有反应
- 我们用的是RS232转PPI线+USB转RS232
- 编程线USB-ppi：编程线USB-ppi通过USB接口提供串行连接及RS485信号转换和PPI协议转换
数据字典
- OB：主程序
- FC，FB：相当于子程序。FC不带背景数据，FB带背景数据，可以存储数据
- SFC，SFB：系统内置的子程序
- DB：存储程序和数据的中间变量。DB最大容量，300为32K。数据块可以不从1开始，比如就用1个数据块DB40
- 上传。上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
- 下载。禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download
串口线和PLC的连接
安装Step V5.6的前提条件
- 可在Win10下安装
- 安装程序路径不能有中文，如e:\software\西门子PLC\就不行，会提示：
- 如果安装时出现提示：安装程序之前，请先启动Windows。Please restart Windows before installing new programs
- 修改注册表，步骤：
- （1）运行REGEDIT
- （2）注册表中选择HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager，将光标定位于此；
- （3）在右边窗中右击PendingFile Rename Operations，选择删除，最后确认最后重新安装Step7
- 如果不改会提示：如果安装时出现提示：安装程序之前，请先启动Windows。Please restart Windows before installing new programs
- 本中文版本刚开始不支持路径选择，但安装过程中可以选择路径
- 然后再安装
- Step7V5.6支持的CPU列表：
安装Step7 V5.6
- 安装过程大约需要20分钟
- 双击Setup.exe
- 选择语言：简体中文
- 安装过程中会有路径选择（不是开头地方），可以选择安装到其他盘
- 选择许可秘钥，取胜，以后再传送许可秘钥
- 选择秘钥处跳过：
- 安装完毕，根据提示重启计算机
- 重启后运行SIMATIC Manager，但可能提示自动许可证管理器有问题，需要安装许可证
安装许可证
运行和配置PLC和电脑的连接
- 必须以管理员身份运行，否则会提示：step7发现自动许可证管理器存在问题
- 运行后，不要新建工程。
- 插上PC Adapter USB线。

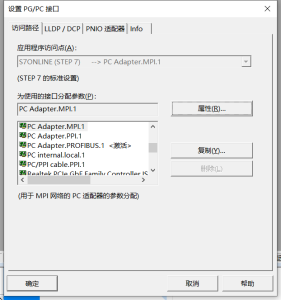

- 设置PG/PC接口，这是和PLC通讯的网口或串口设置
- 主菜单：选项/设置 PG/PC接口

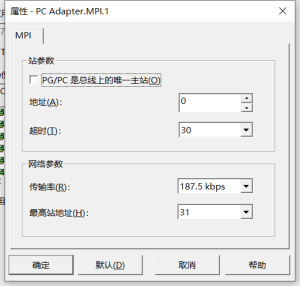

- 选择 PC Adapter.MPI.1,点击“属性框”看余下，但不需要修改，然后点击确定按钮
- 通过可访问节点查看数据
- 点击工具栏“可访问节点图标”，或者主菜单：PLC/显示可访问节点
- 如果能打开，说明通讯连接已经建立。如果不能建立会弹出提示框，此时需设置PC和PLC的连接（通过Set PG/PC接口）
- 展开左侧树，看到右侧有很多程序块和数据块，这些应该是编写好的程序，和程序中引用到的数据块
上传PLC的程序到电脑，及监视PLC数据改变
- 点击新建按钮，新建一个工程：
- 点击主菜单PLC/将站点上传到PG
- 在弹出框中选择显示按钮，连接正常的话应该能看到CPU型号列出来了，按钮名字变为：更新
- 点击确定，PLC上传完毕。此时可以看到工程中多了个SIMATIC 300（1），且左侧可展开
- 双击块/DB数据，可看到数据块打开了，且有初始值
- 点击视图/数据视图，会出现实际值一列
- 选调试/监视菜单，会看到下面有绿色RUN条纹滚动，说明正在进行实时监视
设备图片 西门子PLC S7-300
