注意点

• 西门子S7-200 Smart的串口波特率：9600，偶校验
• 我们用的是PC通讯线，另外再配置了一个USB转串口。这个方法
  • 通信线pc-ppi：通信线pc-ppi通过传统COM串口提供串行连接及RS232-RS485信号转换和PPI协议转换
    • 有的线可用，有的线不可用，如果无法通讯需要换线
    • 经过测试，不要试图使用PC-PPI线来进行连接编程软件和PLC
      • 使用2个不同类型的pc-ppi线，XP下可以使用Step7 Micro/WIN SP9搜索和连接上PLC。但PLC类型不对导致无法进行后续验证
      • 使用2个不同类型的pc-ppi线，Win10下Step7 Micro/WIN 2.5，无法搜索到PLC 200 Smart
      • 两种不同类型的线，都可以通过串口直接读取PLC 200 Smart的数据。
  • 编程线USB-ppi：编程线USB-ppi通过USB接口提供串行连接及RS485信号转换和PPI协议转换
  • 需要西门子S7系列专用PC/PPI电缆 + USB转RS232。虽然都是DB9口的样子，但接法和原理都完全不同。
    • 可以在这里购买（都搜不到200Smart设备）a230r.1.14.11.53a17384f9MTDd&id=522940407041&cm_id=140105335569ed55e27b&abbucket=9&skuId=3113231843299
    • 但是可以通过USB转RS232+PPI线，通过eview直接读取串口的方法读取数据
• S7 200-Smart是Smart系列，Win10下必须安装SETP7 Micro/WIN SMART V2.5.
  • XP下安装后无法运行，提示不是有效的Win32应用程序
  • Win10可安装。必须解压so文件后安装，直接rar打开安装会提示无法安装
  • Win10下，换了不同的线，均显示：找不到设备
• 上传和下载
  • 上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
  • 禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download

串口线和PLC的连接

• 要编程串口线需要专门的USB直接转PPI连接线，USB转RS232+RS232转PPI线不行

软件安装

• 可从官网直接下载，或者我们的ftp下载。https://new.siemens.com/cn/zh/products/automation/systems/industrial/plc/simatic-s7200-smart.html 可下载V2.5最新版本呢
• 解压iso文件后再安装，不解压报错，安装Smart V2.5。不能安装在WinXP

西门子Step7-Micro/Win Smart2.5 连接PLC200 Smart

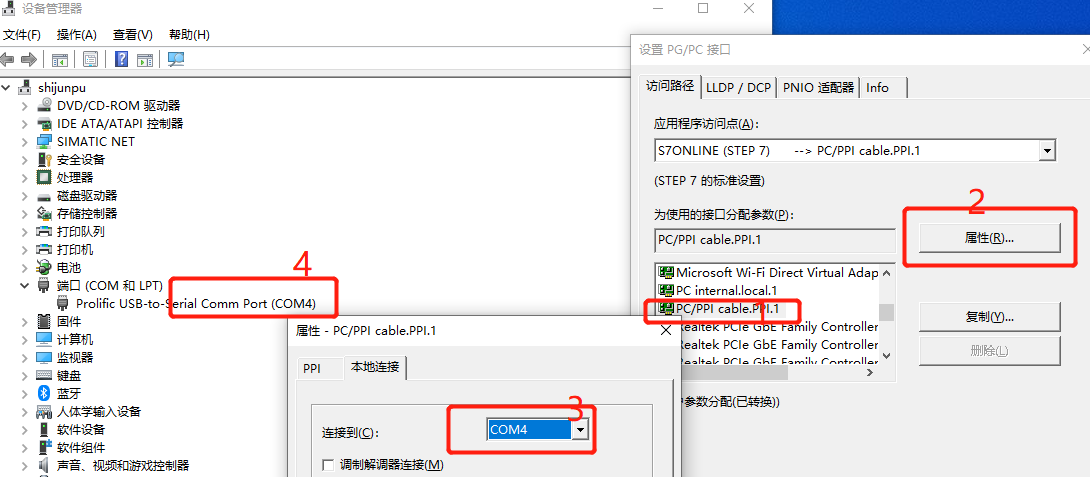

• 系统设置/输入控制面板/打开控制面板，找到 Set PG/PC接口。配置Lo为PC/PPI cable.PPI.1，连接到：COM4（和USB转串口的需要一致）
•

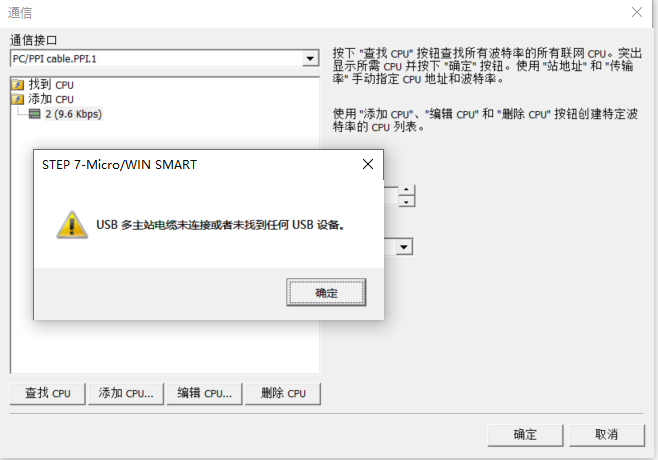

• USB转RS232+RS232转PPI线，PLC/PLC，找到CPU发现找不到

设备图片
