注意点

• CX-One4.3版本包含了编程和模拟工具，对CJ2M，CJ2W等带“2”型号的PLC不支持
• CX-One9.31版本支持CJ2M等待“2”型号的PLC，但对CJ1W等型号不支持（公司的PLC，CJ1W-PA202）
• 上传和下载
  • 上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
  • 禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download

数据字典

• 寄存器类型
  • CIO：是输入输出寄存器区。常用寄存器类型
  • D：是数据存储。常用寄存器类型
  • A：是特殊寄存区
  • T：是时间
  • H：是保持
  • W：是内部辅助

和PLC的连接线

• 使用USB转方口USB线（普通线，打印机经常使用的那种口）
• 使用网口连接（CJ2M）

软件安装

• 可从官网直接下载，或者我们的ftp下载。ftp://ftp.peakinfo.cn/software/PLC/cxone v4.30.zip
• 解压该文件后是CXONE.ISO文件
• Win10下进入ISO文件,或使用UltraISO软件加载为光驱，以管理员身份执行setup.exe。（需要先安装dotnetframework4.0）
• 如果已安装后卸载不掉（提示插入磁盘错误），可安装虚拟机
• 根据向导选择简体中文，序列号输入：1600 0201 1347 5300。公司名字必须输入，否则无法下一步
• 可以选择不同的安装路径和FBL库路径
• 中间选择网口，只有有线网卡可选择

CXProgramer 建立工程并与PLC在线连接、监视内存的值

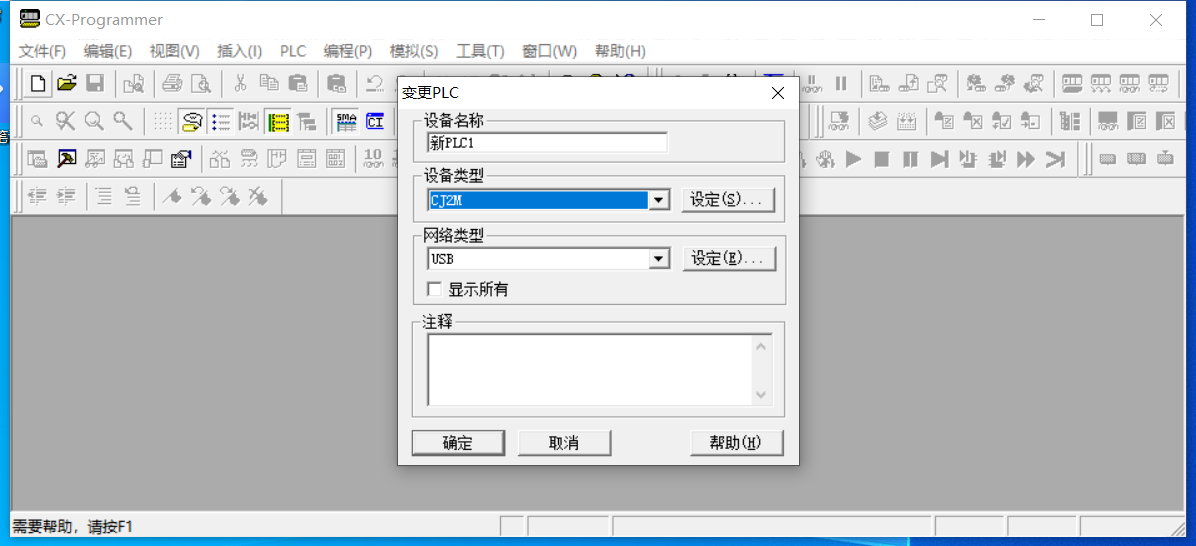

• 新建PLC工程

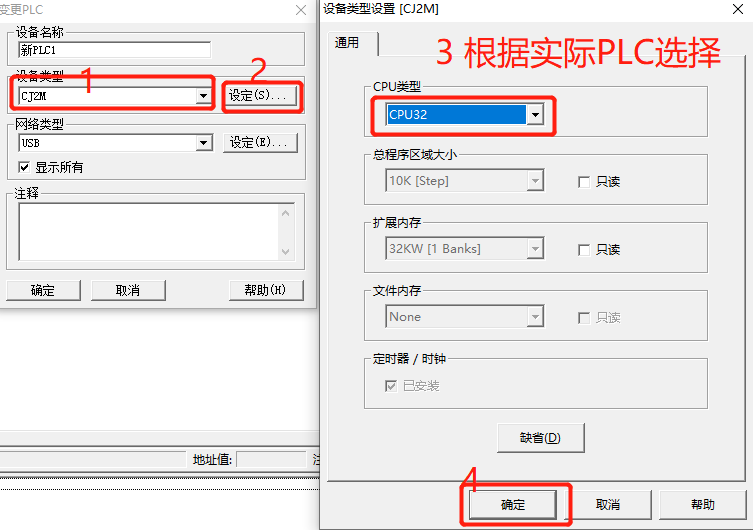

  • 设备类型选择正确类型（如CJ2M，看PLC侧面铭牌），再点击设定，选择合适的CPU如CPU32
  • 网络类型一定要勾选“显示所有”，然后网络类型就有很多。

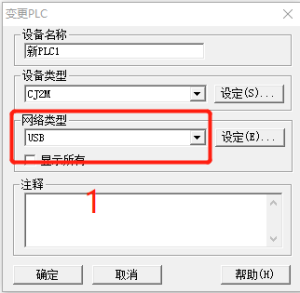

    • 实际PLC的话，根据连接USB还是网口，选择USB或Ethernet。这里选择USB
  •

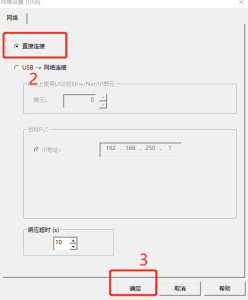

• 主菜单：PLC/修改通信设置，弹出菜单选择，和新建工程时的配置通讯设置相同
• 主菜单：PLC/在线工作，此时提示：，点击“是”
• 连接成功，应该没有提示报错，此时已经连接上模拟器或PLC。
• 左侧树型结构中，找到“内存”，双击打开，会弹出PLC内存对话框（见下图），显示了所有内存中的各种寄存器类型。
•  同时：菜单会多一个在线菜单，说明成功。
• 双击某种内存（如下图的CIO），能够观测到CIO内存，并可以指定起始地址
  •

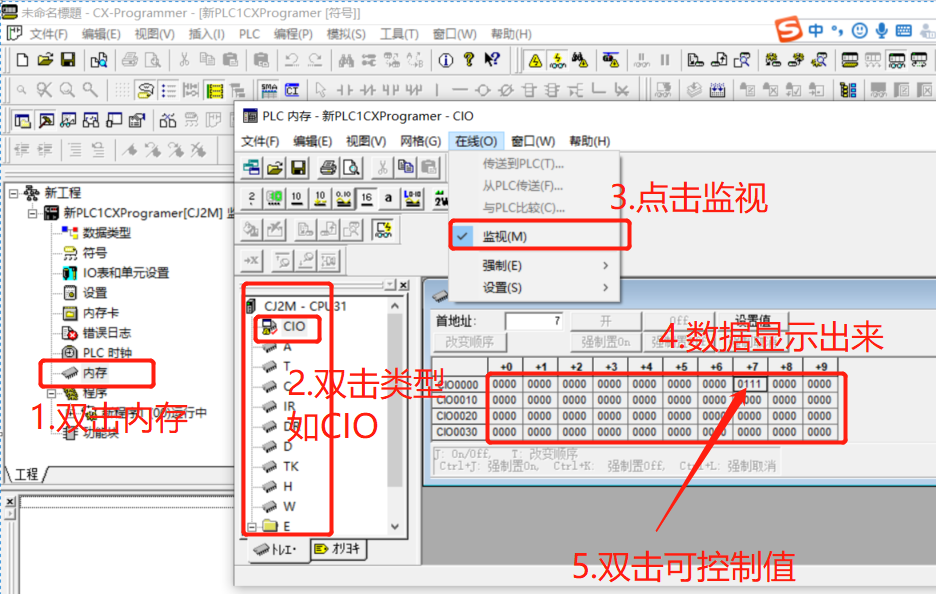

监视寄存器数据

1. 按照上面步骤，连接上PLC/模拟器后
2. 双击下图左侧“内存”
3. 在弹出框中双击一个寄存器类型，如CIO
4. 选择 在线/监视，让监视处于选中状态
5. 数据区能看到实时数据了
6. 实际的PLC中，CIO缺省值为0，D缺省有值

修改寄存器的值

1. 双击某个数据，能修改数据的值。修改后，PLC上的值就修改了。在模拟器中是可以的，实际PLC中不能修改值？？
2.  如果重启CX-Programer并新建一个工程，连接PLC后监视相应数据块，发现值上上次修改的值
   1.

传送PLC程序到电脑

• PLC必须现在线：主菜单：PLC/在线
• 主菜单：PLC/传送/从PLC
• 有提示，点击确认就行
• 保存工程作为备份

修改CJ2M内置的IP

• 首先，必须从PLC上传所有程序到电脑，按照上面的步骤。
• 左侧树中的IO表和单元设置，弹出PLC IO表
• 展开内置端口/插入板，看到下面有个CJ2M-EIP21（...）双击
• 打开CJ2M-EIP21，配置IP和电脑或交换机网段相同的IP和掩码，注意IP不能和任何电脑重复
• 点击传送到单元  按钮，会提示：处于运行模式无法执行
• 关闭对话框和PLC IO表

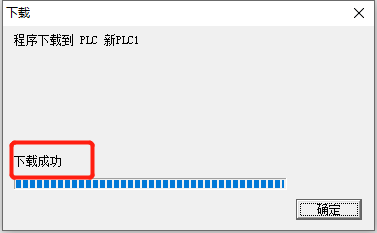

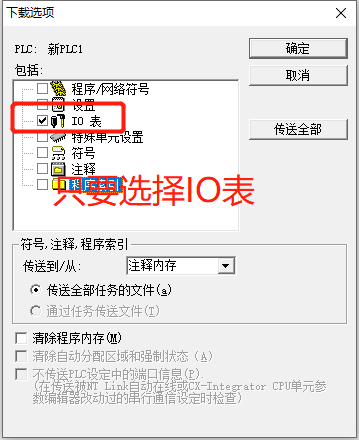

• 主菜单：PLC/传送/到PLC，传送所有（必须先将PLC程序上传到电脑，否则会导致PLC程序被覆盖！！）如果仅传送部分似乎会失败
• 不用重启PLC，传送完毕后，IP就生效了，此时可以ping通
•
•

新建CX-Simulator模拟器

• 如果没有实际的PLC设备，可以新建模拟器。如果有，网线直连就可以
• 运行CX-Simulator
• 弹出对话框，选择create a new PLC。
  •
• 选择一个数据存放目录，或者使用缺省值
  •
• 选择一个PLC类型，这里我们参考重庆项目，选择C2JM-CPU31，这个我们也有实物PLC可对照
• 选择PLC模块，缺省，直接下一步
• 后续一直下一步，知道完成
  •
• 不能让CX-Simulator Run起来，否则会将PLC中数据都置0，导致无法修改数据进行测试。PLC/操作模式应该处于调试状态，不要点击“运行”，否则会强制清空数据。
  •
• 运行，点击工具栏左侧的三角形图标，RUN会变绿，说明运行起来了
  •

CXProgramer 建立工程并与模拟器连接

• 新建PLC工程

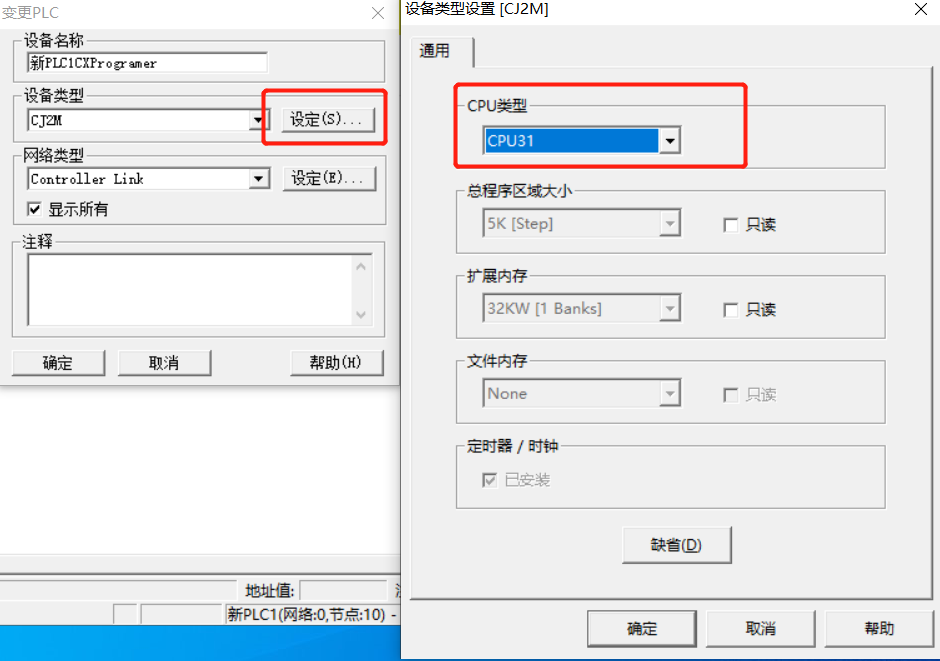

  • 设备类型选择正确类型（如CJ2M），再点击设定，选择合适的CPU如CPU31
  • 网络类型一定要勾选“显示所有”，然后网络类型就有很多。

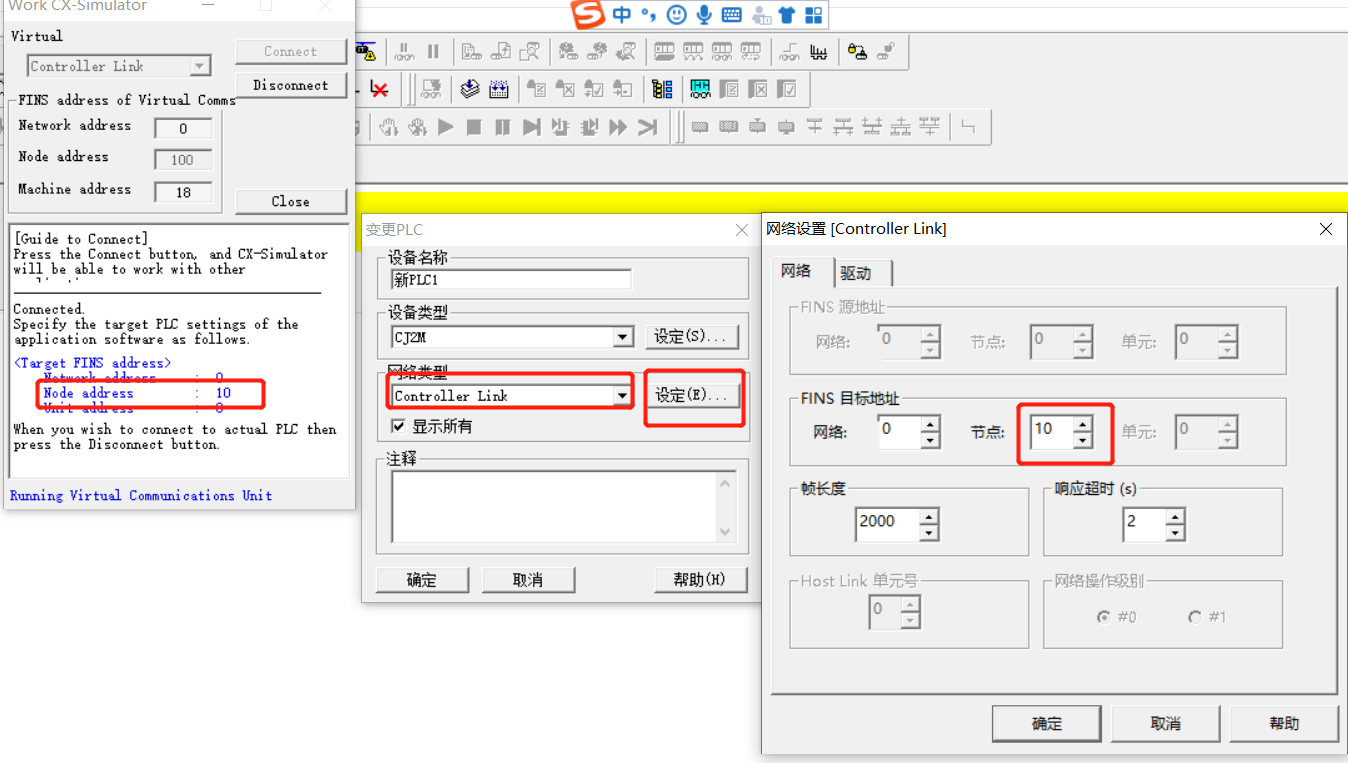

    • 模拟器的话选择：Control Link，和模拟器一致
    • 实际PLC的话，根据连接USB还是网口，选择USB或Ethernet
  •
• PLC/修改通信设置，弹出菜单选择Controller Linker
  • 点击Controllerlink的设定按钮，节点数字填写的和模拟器一致，如这里是10
  • 设备类型选择和PLC或模拟器一样的类型（如CJ2M），并打开设定按钮，选择正确的CPU（和模拟器或实际相同，如这里是CPU31）
  •
• 选择PLC/在线工作，此时提示：，点击“是”
• 连接成功，应该没有提示报错，此时已经连接上模拟器或PLC。查看工程/内存，打开一类寄存器，菜单会多一个在线菜单，说明成功
  •
