4.2.1 搜索设备

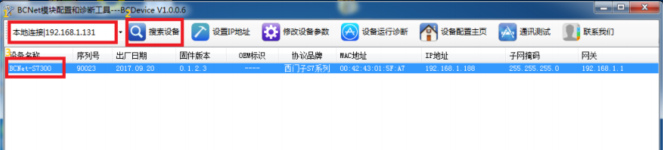

运行 BCDevice 软件，如下图：
- 1.搜索设备之前请：选择好连接 BCNet-S7 模块的【网络接口】；
- 如果电脑和模块是通过网线连接的，请选择【本地连接】；
- 如果电脑和模块是通过无线连接的，请选择【无线网络连接】。
- 2.点击【搜素设备】按钮，可以把网络上的 BCNet-S7 模块搜索出来，此时我们可以看到模块的一些基本信息，包括：序列号、出厂日期、固件版本、IP 地址、子网掩码、网关等信息。
4.2.2 设置 IP 地址
如果北辰模块仅仅接入eview网关
- 那么这个地址（192.168.1.188）不要修改
- 而是将eview网关eth1，且将eth1地址改为：192.168.1.15，掩码：255.255.255
如果因为其他原因，需要修改北辰模块的网络IP，则按照下面步骤修改
- 首先，我们需要修改 BCNet-S7 模块的 IP 地址来保证与电脑的 Ip 地址在同一网段。

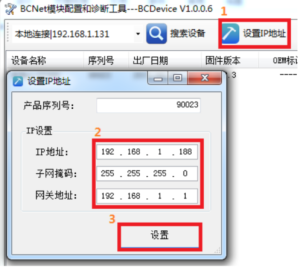

- 点击【设置 IP 地址】按钮，在弹出的对话框中，对【IP 地址】、【子网掩码】、【网关】进行修改，修改完
- 成后，点击【设置】按钮进行参数保存。使用手册 CN-V1.4
- BCNet-S7 以太网通讯处理器
114.2.3 修改设备参数
正常情况下，不需要对 BCNet-S7 模块进行参数的修改就已经可以正常通讯了
4.2.3.3Modbus 映射表
- 对西门子S7 200，不要修改映射表
- 对西门子S7 300/400，如果仅仅用到DB0数据块，也不修改映射表。
- 对S7 300/400，如果用到了DB0外的其他块，则需要自定义映射表
点击【修改设备参数】按钮，在弹出的对话框中，可以查看【Modbus 映射表】参数，如果修改了其中的
参数，需要点击【下载参数】按钮才能生效。使用手册 CN-V1.4
BCNet-S7 以太网通讯处理器
14
1.BCNet-S7 内置了默认地址映射表，映射规则为全区域映射（0~65535）：
线圈 Coil（000001~）映射为 PLC 的 Q 区；
输入 Input（100001~）映射为 PLC 的 I 区；
输入寄存器 InputRegsiter 映射为 PLC 的 M 区；
保持寄存器 HoldingRegsiter 映射为 PLC 的 DB1 数据块（S7200 的 V 区）。
2.除了默认的地址映射外，我们也可以自定义地址映射关系，我们推荐使用【自动分配映射关系（推荐）】
来配置地址映射表，在此之前，我们需要手动删除默认的地址映射表。
1）选中映射块，点击【删除映射块】来删除映射块；
2）点击【自动分配映射地址（推荐）】，添加自定义映射块。
3）我们大致可以按照以下思路来完成自定义映射块的编辑：使用手册 CN-V1.4
BCNet-S7 以太网通讯处理器
15
根据你所要读写的 PLC 数据是以字为单位还是以位为单位，访问类型为只读还是读写来选择【映射到
Modbus 区域】；
Modbus 区域
数据类型
功能号
最大指令数
Coil
000001~
位
FC1（读线圈）
S7-200：119
S7-300：784
FC5（写线圈）
1
Input
100001~
位
FC2（读输入）
S7-200：119
S7-300：784
InputRegsiter
300001~
字（2 字节）
FC4（读输入寄存器）
S7-200：16
S7-300：111
HoldingRegsiter
400001~
字（2 字节）
FC3（读保持寄存器）
FC16（写保持寄存器）
111
FC6（写单一保持寄存器）
1
选择你所要读写的 PLC 的数据区域及地址偏移。
举例：读写 DB1.DBW0使用手册 CN-V1.4
BCNet-S7 以太网通讯处理器
16
举例：读写 M0.0
举例：只读 DB2.DBX10.0使用手册 CN-V1.4
BCNet-S7 以太网通讯处理器
17
举例：只读 DB3.DBW100
4）映射表编辑完成后，可以通过地址查询确定对应关系，比如要查询 DB1.DBW0 对应的 modbus 地址：点
击【映射地址查询】，按如下设置，点击【查询】按钮，可以查询到对应的 Modbus 映射地址。使用手册 CN-V1.4
BCNet-S7 以太网通讯处理器
18
4.2.3.4 设备运行诊断
