要点

西门子S7-1200和S7-1500不再具有编程口，只有网口，只能用博途软件连接和编程
博途V15\STEP 7 BasicProfessional and WinCC Professional\DVD 1 Setup\ TIA_Portal_STEP_7_Pro_WINCC_Pro_V15_1.exe
Step7V5.6支持的CPU列表：S7-300,S7-400,S7-1200,S7-1500,S7-ET200SP
ET200 SP
- ET200SP是和1500一个内核的
- 西门子PLC S7-1500系列在使用过程中，用户根据需求有时会配置分布式I/O ET200SP来进行扩展，而ET200SP具有CPU模块
- 它的型号有两款叫1510SP-1和1512SP-1，所以存储卡是必须要的

数据字典

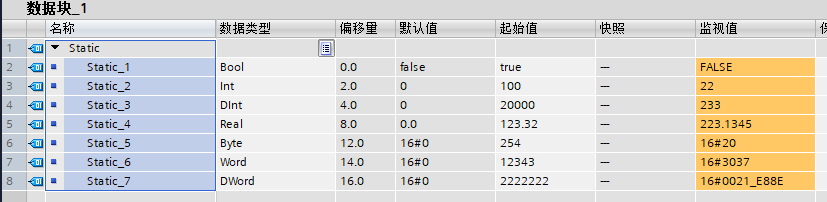

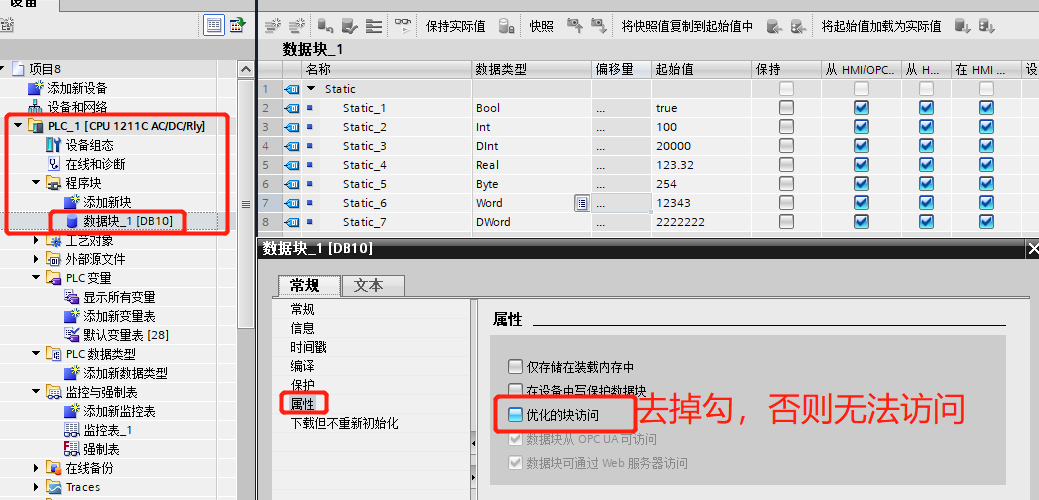

DB：存储程序和数据的中间变量。DB最大容量，300为32K。数据块可以不从1开始，比如就用1个数据块DB40
I：CPU输入
Q：CPU输出
OB：主程序
FC，FB：相当于子程序。FC不带背景数据，FB带背景数据，可以存储数据
SFC，SFB：系统内置的子程序

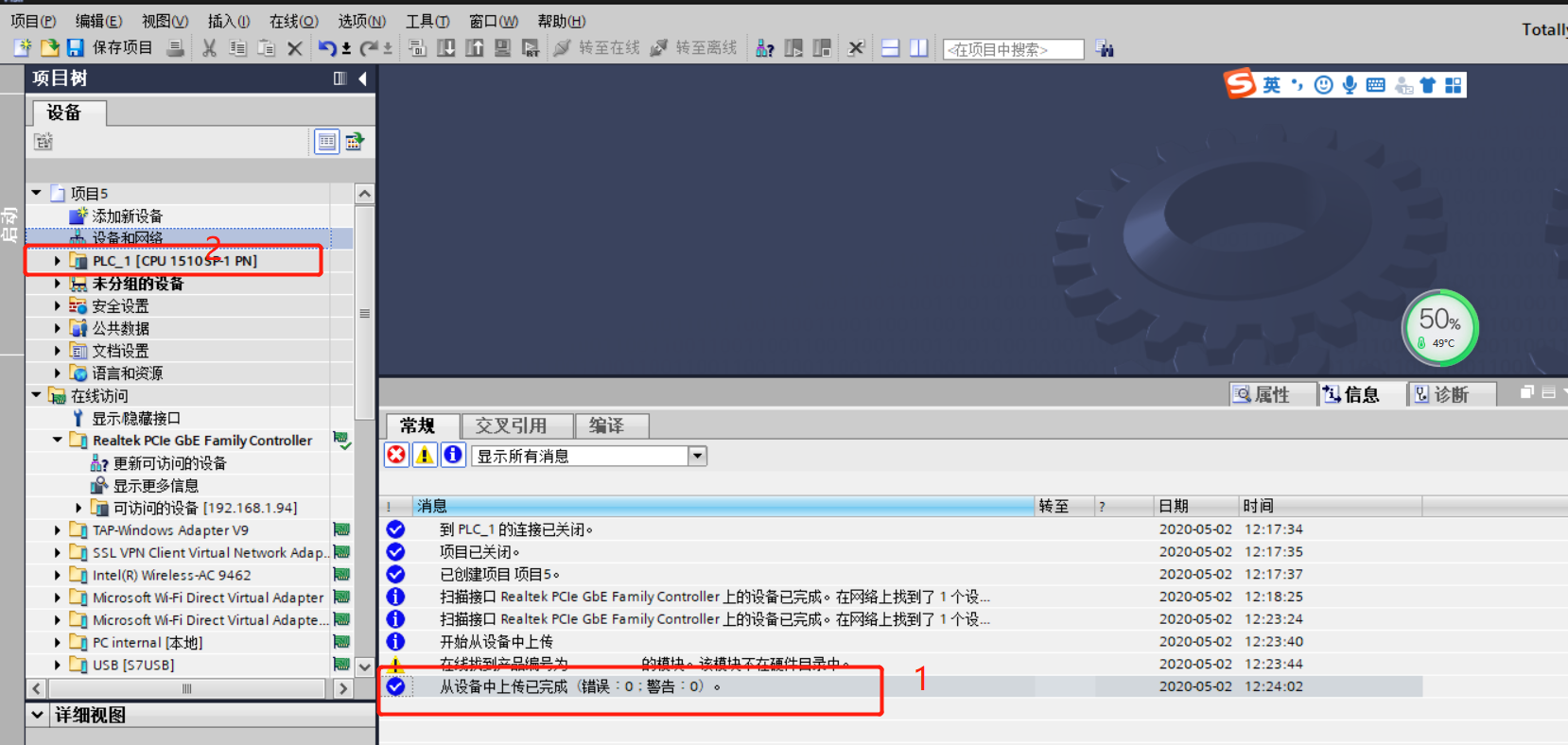

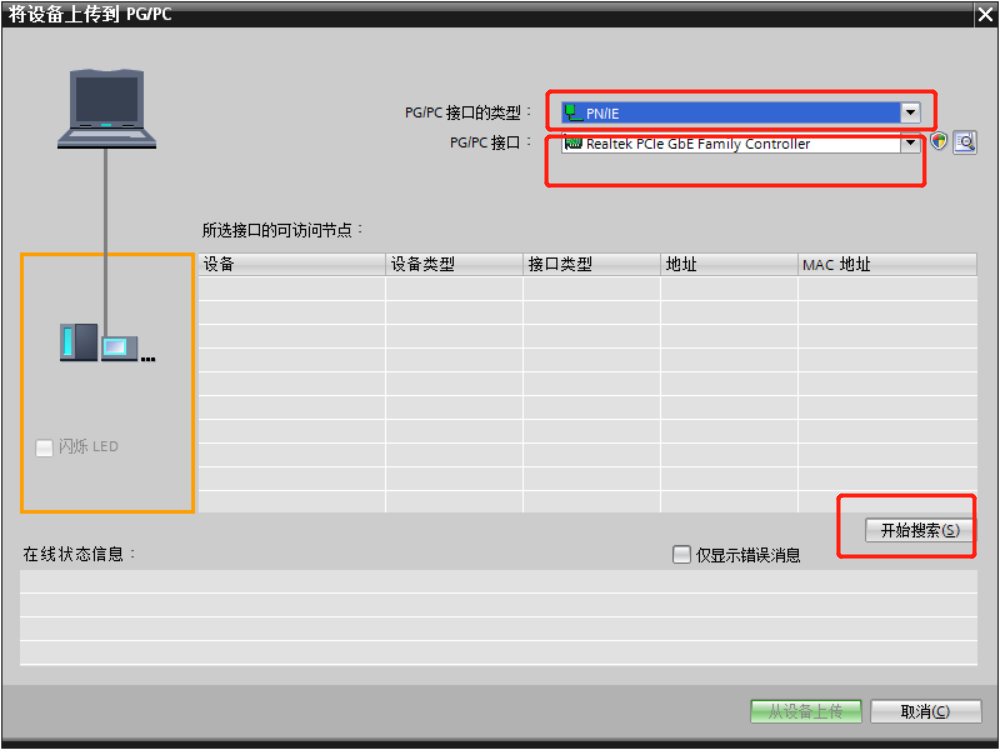

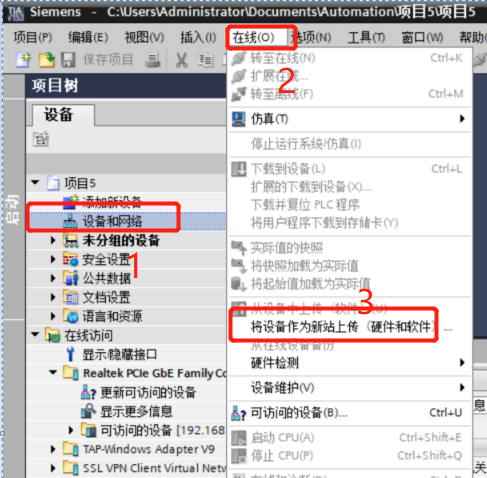

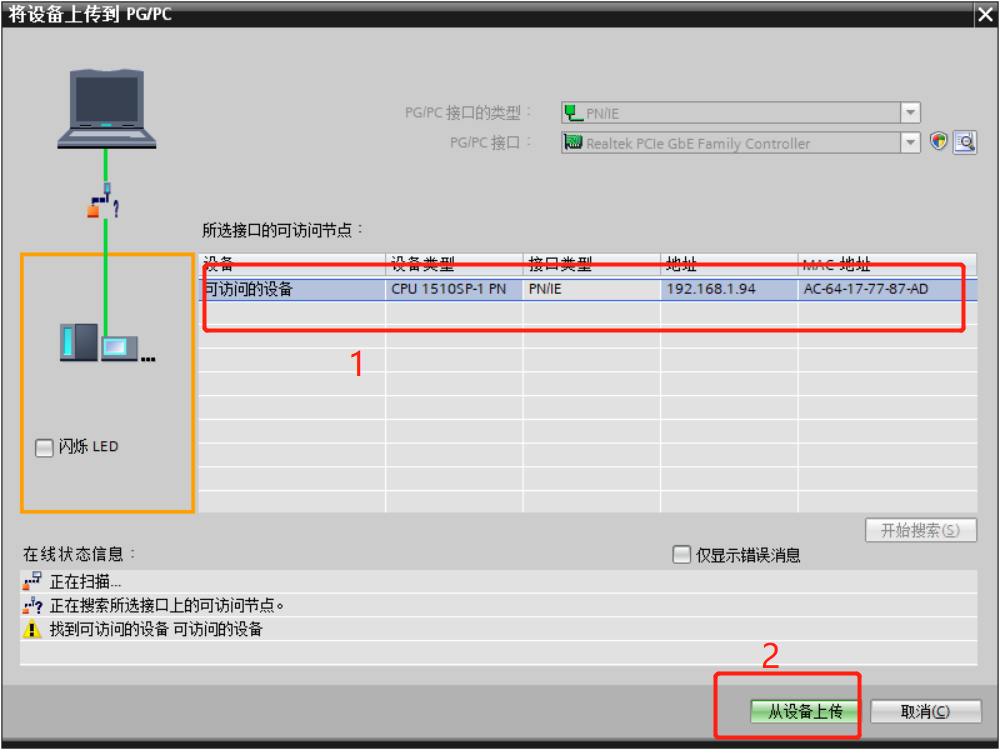

上传。上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
下载。禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中

安装博途Step7 V15

下载：
- V15.1从公司ftp下载
- V16从官网下载，或者公司ftp下载
可在Win10 64位下安装。
安装过程大约需要20分钟

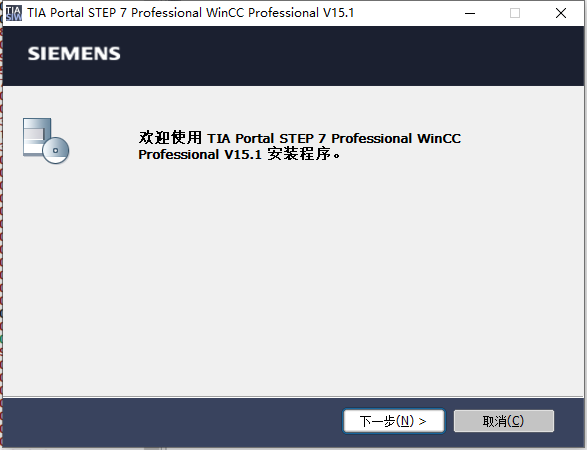

以管理员身份运行：
- 博途V15\STEP 7 BasicProfessional and WinCC Professional\DVD 1 Setup\ TIA_Portal_STEP_7_Pro_WINCC_Pro_V15_1.exe
- TIA_Portal_STEP7_Prof_Safety_WINCC_Adv_Unified_V16.exe

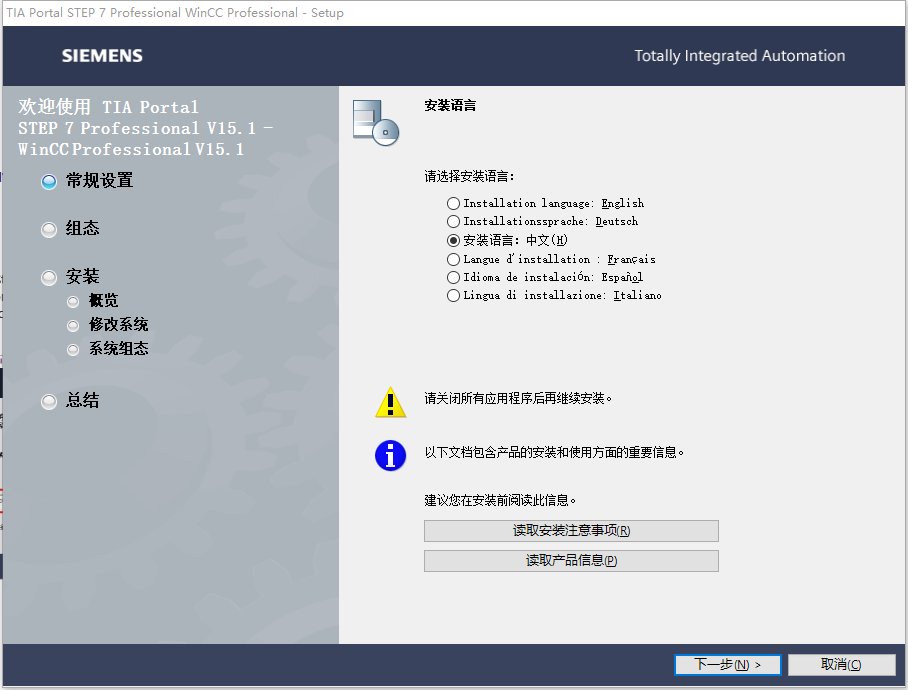

选择语言：简体中文

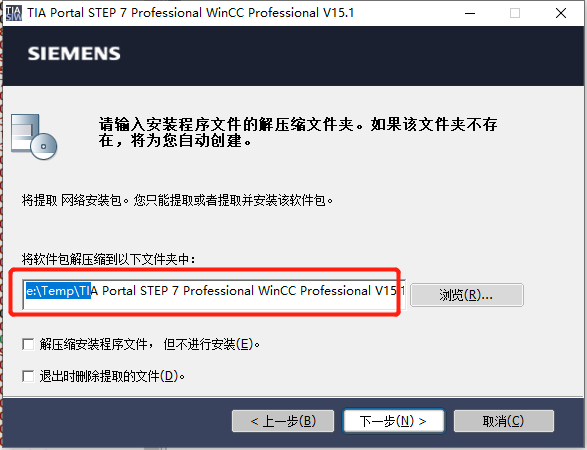

解压缩文件夹缺省在C盘，需要选择到其他地方，后面可能需要手动安装。
- 如：e:\Temp\TIA Portal STEP 7 Professional WinCC Professional V15.1
- 如：e:\Temp\TIA Portal STEP7 Prof Safety WinCC Adv Unified V16.0
- 解压缩需要10分钟左右

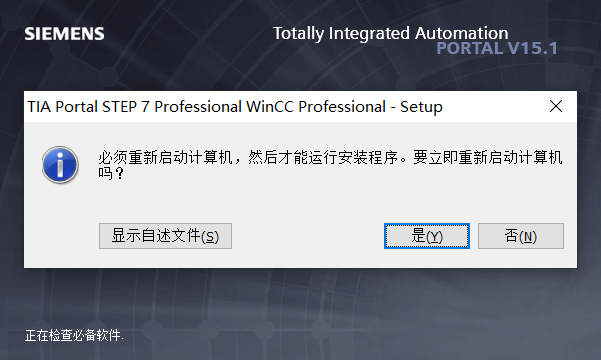

解压完成会提示重启，按要求重启。
重启后会自动进行软件安装。实际上没有自动安装，手动进取解压后目录执行Start.exe还会提示重启。解决方法：
- 执行命令regedit，删除HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下面的键值PendingFileRenameOperations
- 删除注册表后，不需要重启，重新执行Start.exe
  - e:\Temp\TIA Portal STEP 7 Professional WinCC Professional V15.1\Start.exe
  - e:\temp\TIA Portal STEP7 Prof Safety WinCC Adv Unified V16.0\Start.exe
安装过程中会有路径选择（不是开头地方），可以选择安装到其他盘。
- 大概需要几个G
- 选择撞到其他盘，不要wincc下，C盘还需要2.1G

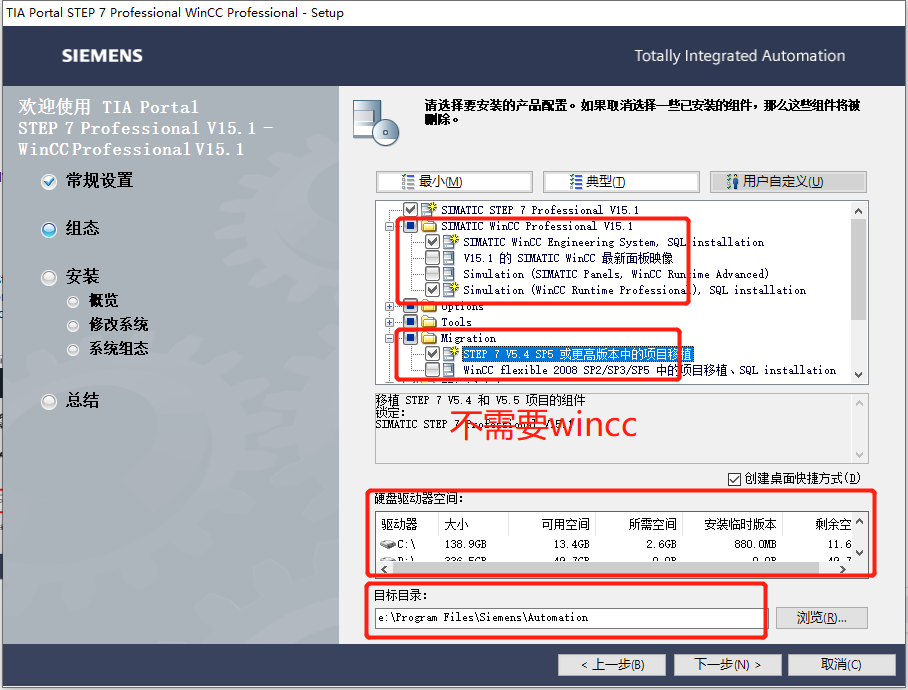

选择组件时，可以不选择wincc，见下图

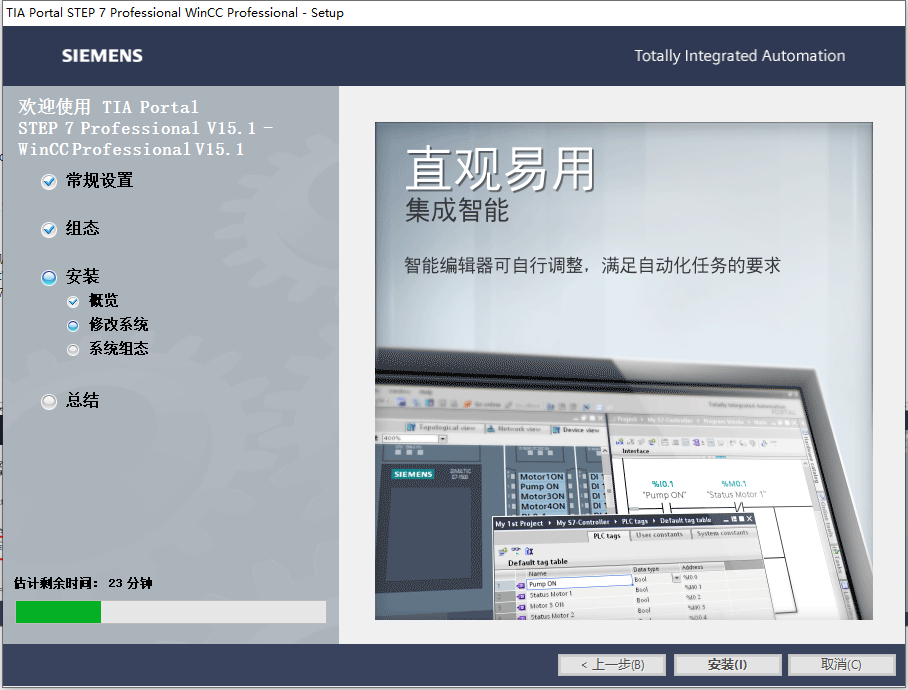

进行安装，实际估计要1个小时
选择秘钥处跳过

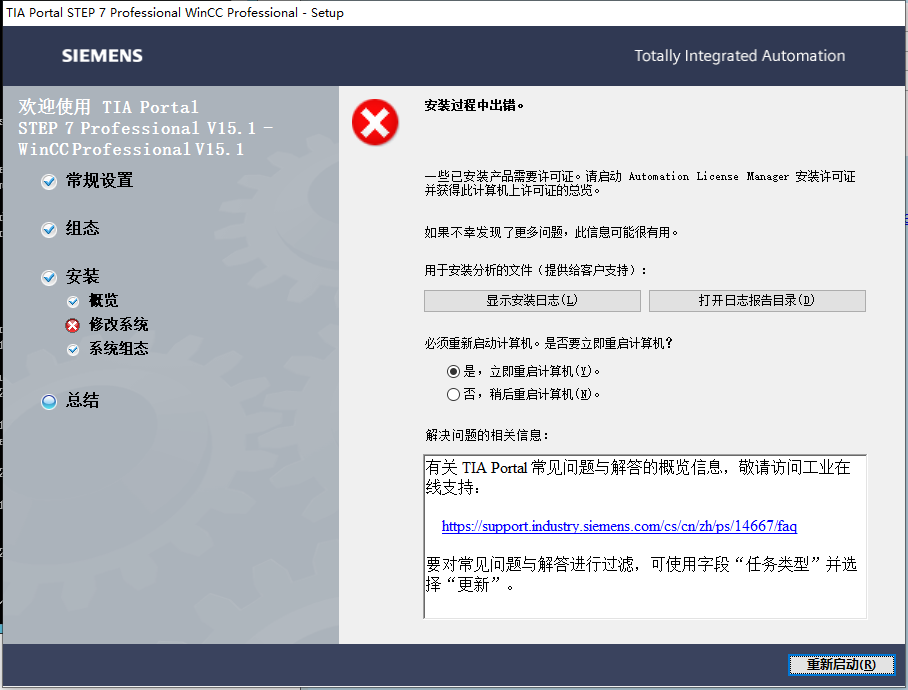

安装完毕，根据提示重启计算机

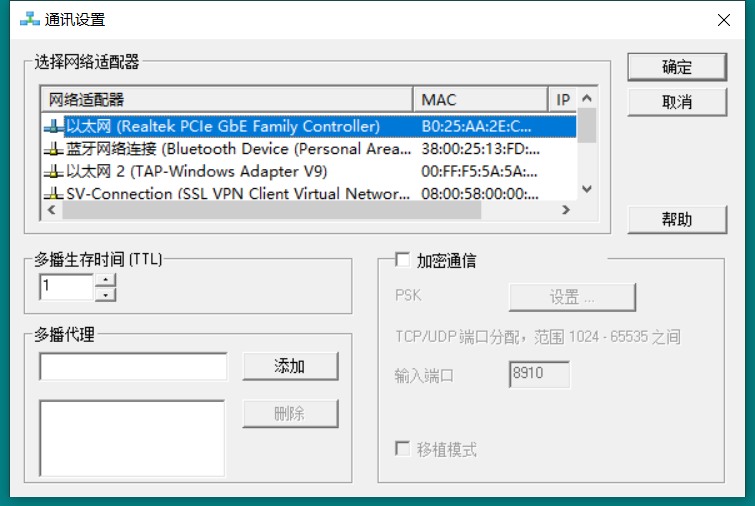

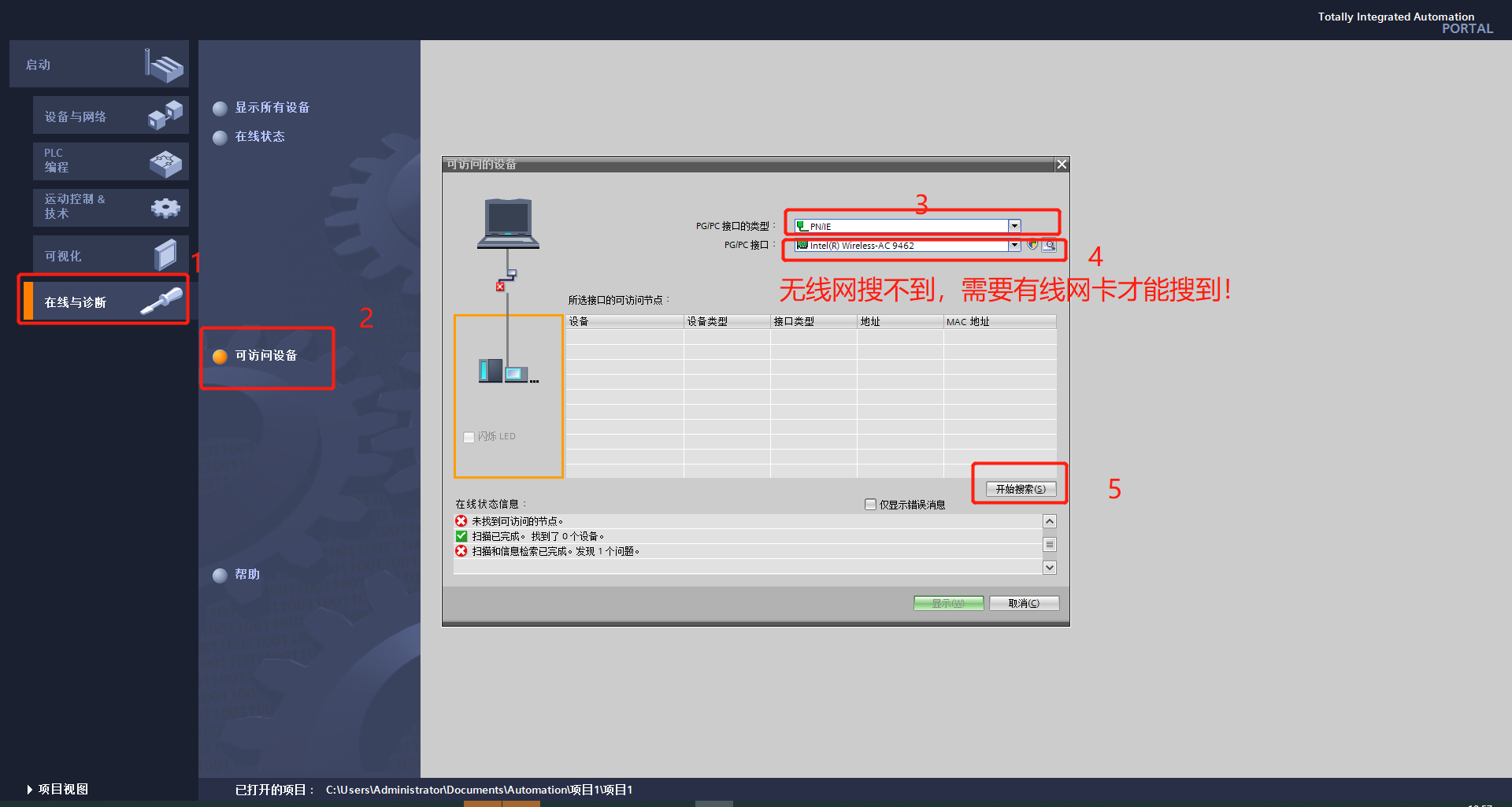

重启后，会进行通讯设置，选择要通讯的网口。我这里准备用有线网，如图：
至此，安装完成
