注意点

  • 编程线USB-ppi：编程线USB-ppi通过USB接口提供串行连接及RS485信号转换和PPI协议转换
  • S7 200-Smart是Smart系列，Win10下必须安装SETP7 Micro/WIN SMART V2.5.
    • XP下安装后无法运行，提示不是有效的Win32应用程序
    • Win10可安装。必须解压iso文件后安装，直接rar打开安装会提示无法安装
    • Win10下，换了不同的线，均显示：找不到设备
  • 上传和下载
    • 上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
    • 禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download
  • 该软件无法自动读取值所有数据块的值，必须手工一个一个输入每个地址去监视值
  • 上传程序如果PC，如果遇到：CPU不支持该功能，可能是固件版本太低。此PLC固件版本为V2.3之前，则无法通过USB-PPI上传程序和数据块。
    • 但可以手工设置CPU为正确类型（CPU类型在设备上有标注，如：CPU SR20，设置方法下文有）。这样虽然不能上传程序，但却可以直接在图表中添加变量地址来监视

数据字典

  • 符号表：符号表是对程序中的编程软元件进行文字标注，增强程序的可读性。一旦对某个软元件进行了符号标注，则该符号与元件地址配对，编程过程中使用符号或元件具有同样的意义
    • I/O符号：对数字输入I和输出Q及模拟输入AI和输入AQ进行注释
    • 系统符号：查看系统提供的特殊存储区地址的符号，通常不作修改
    • POU符号：查看主程序，子程序，中断程序的符号。这个是程序，一般不用
    • 表格1：除开上述地址的符号，基本都在表格1中完成，如M,S,V等
  • 寄存器类型
    • I：输入继电器，实际使用中常见的类型
    • Q：输出寄存器，实际使用中常见的类型
    • V：变量存储器，实际使用中常见的类型

    • 下面一些类型通常不太用，似乎PLC程序内部使用，一般我们不需要采集

    • M：通用辅助继电器。

    • SM：特殊继电器。SMD，SMB，SMW

    • T：定时器

    • C：计数器

    • S：顺序控制继电器

    • L：局部变量存储器

    • AI：模拟量输入映像寄存器
    • AQ：模拟量输出映像寄存器
    • HC：高速计数器
    • AC：累加器
  • 变量地址写法
    • 取1个位，地址写法：{寄存器类型}X.Y，如
      • I1.3，输入寄存器第1个第3位
      • Q1.1，输出寄存器第1个第1位
    • 取1个字节，地址写法：{寄存器类型}B
      • 如VB3，表示V寄存器取第3个字节
    • 取1个字(2个字节），地址写法：{寄存器类型}W
      • 如VW3，表示V寄存器取第3个字（从1开始）


软件安装

西门子Step7-Micro/Win Smart2.5 连接PLC200 Smart

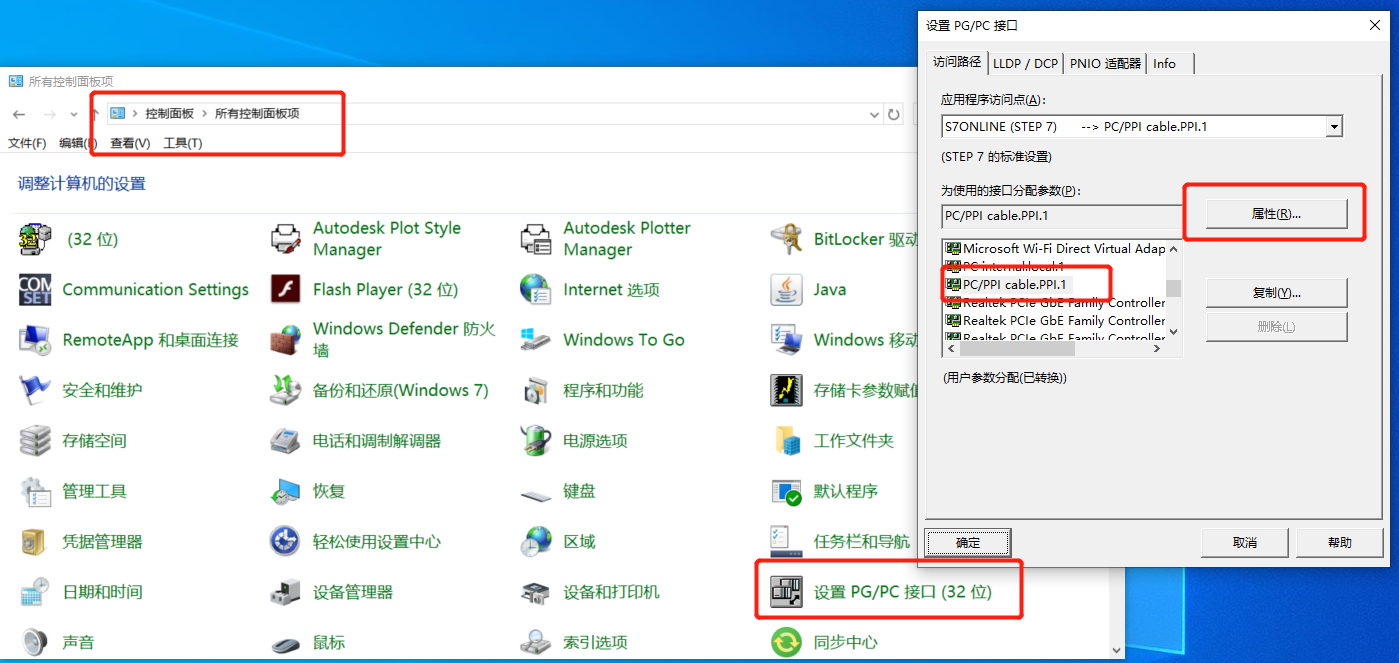

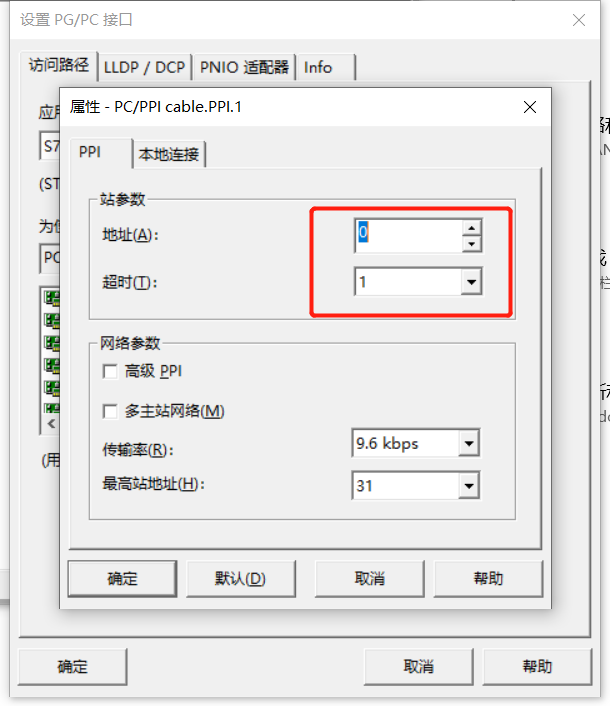

  • 系统设置/输入控制面板/打开控制面板/使用大图标，找到 Set PG/PC接口。
  • 配置Local为PC/PPI cable.PPI.1
  • 站地址：缺省为0或者2，如果都提示 Error: Communications time-out. ..那么修改为1或者其他值试试
  • 传输率：这个应该是哪个值都可以，查找CPU时会自动搜索所有波特率

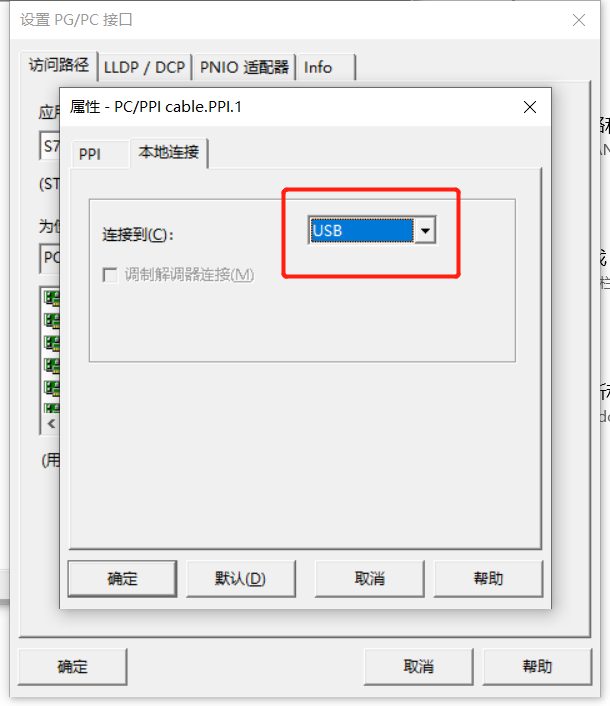

  • 连接到改为：USB。

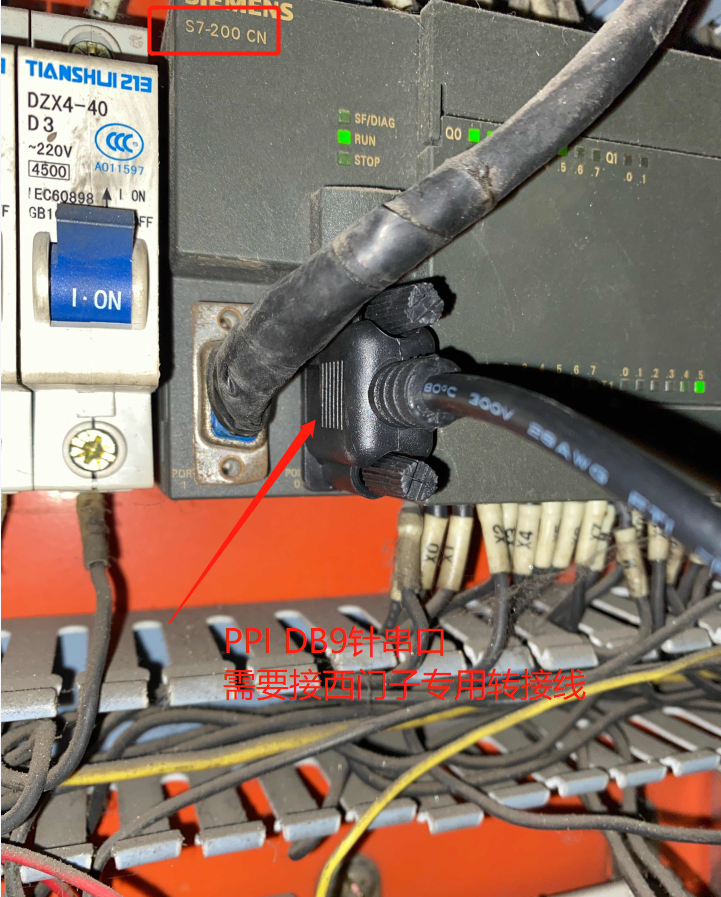

  • USB转RS232+RS232转PPI线，PLC/PLC，找到CPU发现找不到

运行与上传PLC程序到电脑

  • 运行Step7 MicroWin Smart
  • 点击PLC/上传。也可以点击左侧树上的通信功能，先进行通讯设置。

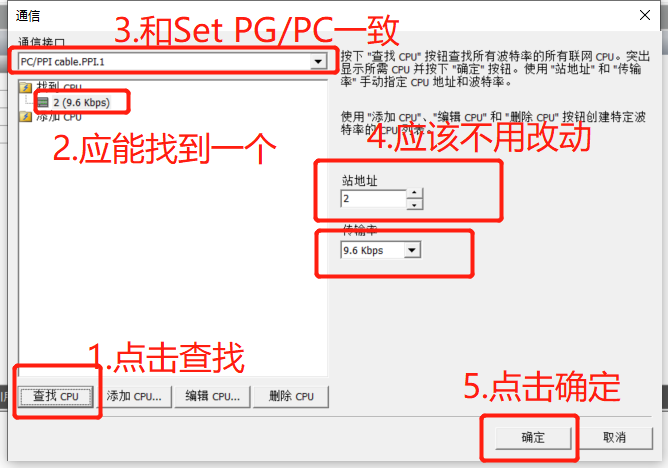

  • 在弹出的通讯配置界面，点击查找CPU按钮，应能找到一个CPU（如果配置正确，线连上了）。

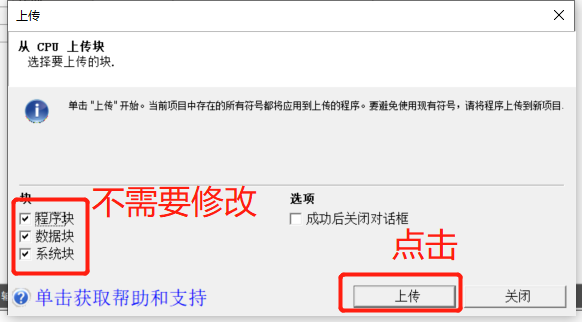

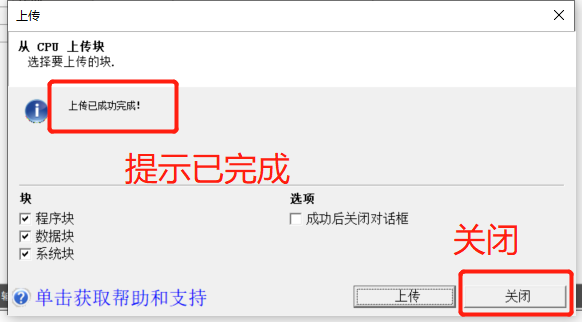

  • 点击确定，弹出上传界面，不需要修改，直接点击上传。上传完成，关闭即可。
    • 上传程序如果PC，如果遇到：CPU不支持该功能，可能是固件版本太低。此PLC固件版本为V2.3之前，则无法通过USB-PPI上传程序和数据块。
    • 此时可以手工设置CPU为正确型号，直接在图表中添加变量地址来监视，值还是可以监视到
    • 手工设置CPU的方法：在左侧树中CPU XXX中双击，可以弹出CPU设置界面，手工设置CPU和实际设备一致

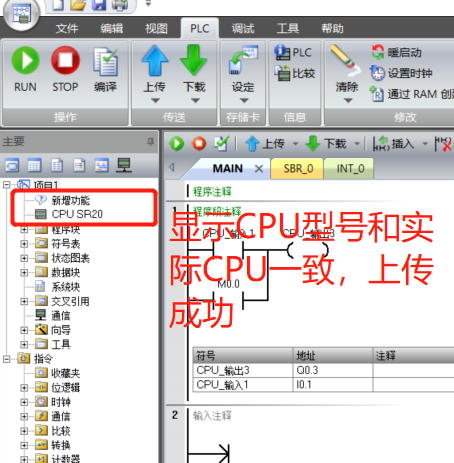

  • 上传成功后，工程左侧树上的CPU应该和实际一致


修改IP

  • S7 200-Smart一定具有网口，因此有网络配置。

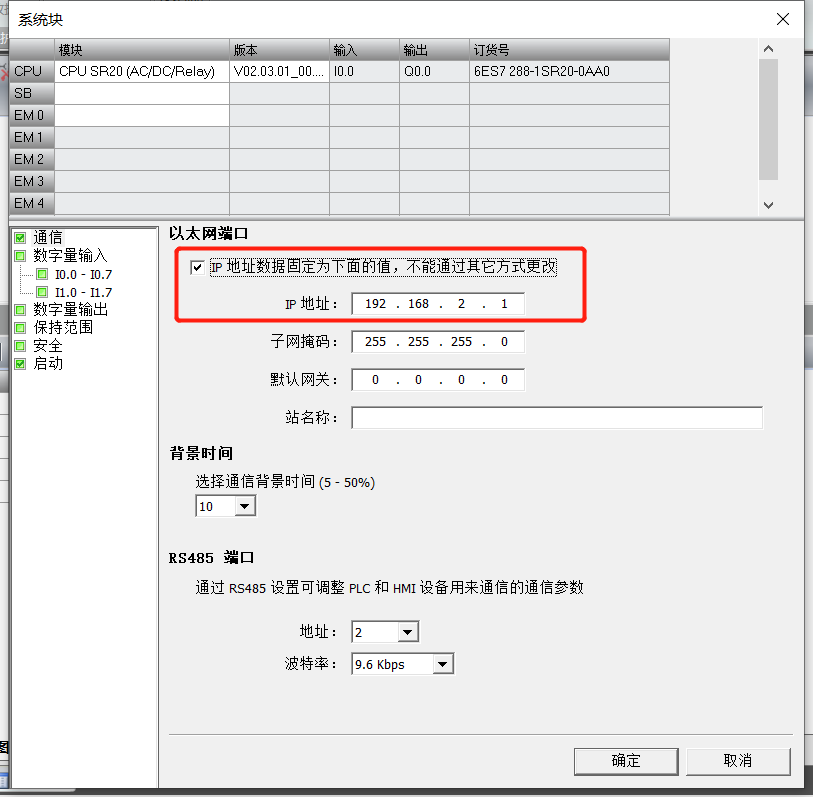

  • 双击左侧树上的CPU，弹出CPU配置界面
  • 勾选IP地址配置。缺省的IP为：192.168.2.1，可以修改为和电脑同一网段的IP
  • 修改完成后，点击确定按钮

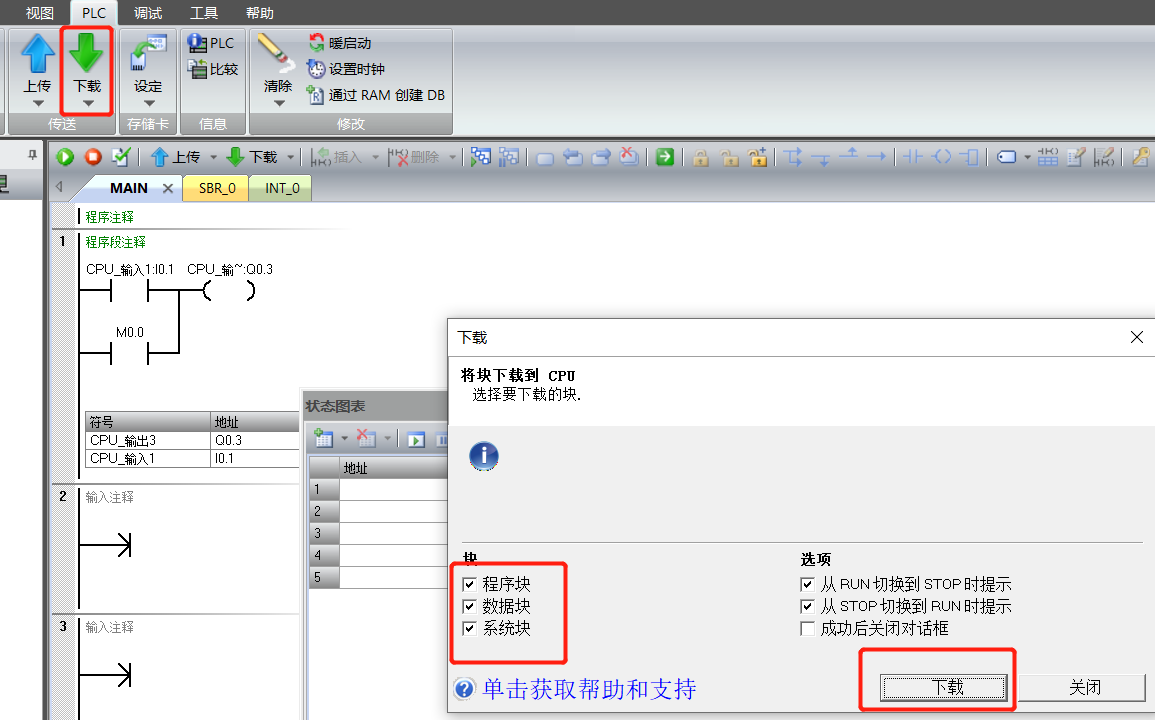

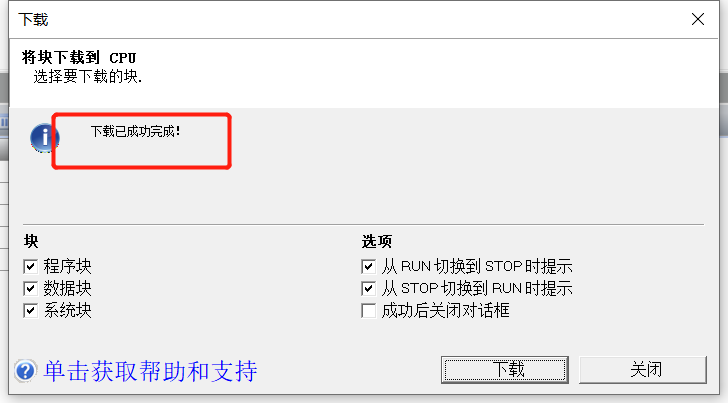

  • 然后主菜单：PLC/下载，弹出下载界面，选择所有的块（程序块、数据块、系统快），点击下载
  • 弹出是否切换到Stop，选择是
  • 弹出是否切换到Run，选择是
    • m

监视数据和变量

  • 在已经从PLC上传工程的前提下，且已经连接上了PLC时：

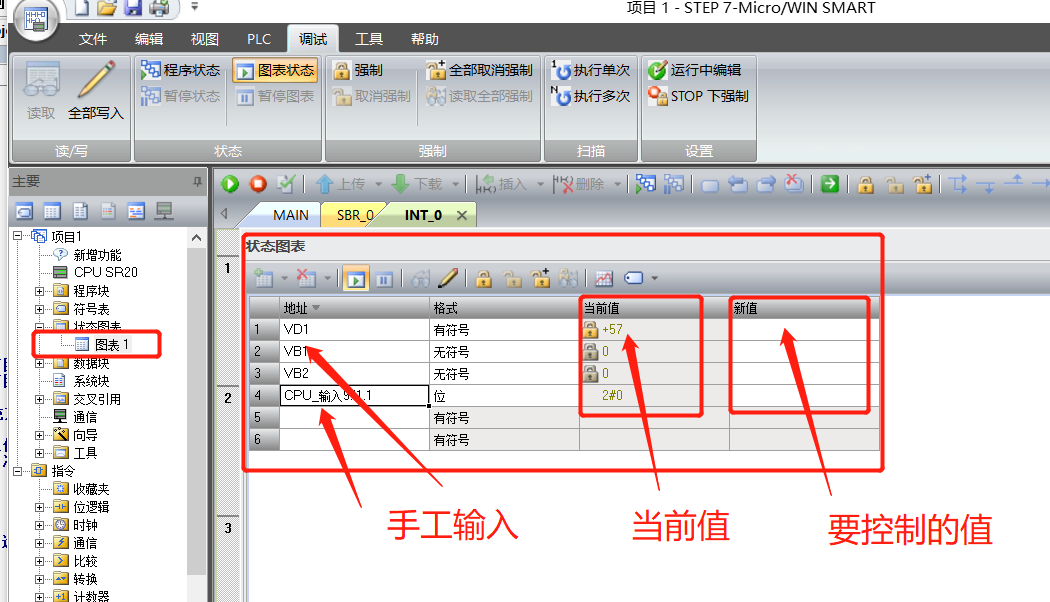

  • 左侧“项目名称”/状态图表/图表，双击，弹出状态图表。
  • 点击：调试/图表状态，表格中的PLC地址进入监控状态，可以看到当前值
  • 注意：表格初始是空的，必须手工输入地址，并选择数据类型（浮点数、有符号数、无符号数等）。支持的地址包括：
    • Ix.x,Qx.x
    • VDx,VBx,V
    • 具体类型见上面的寄存器类型。寄存器后缀一般可以加B、D、.x
  • 控制变量的值
    • 注意：一般禁止改值

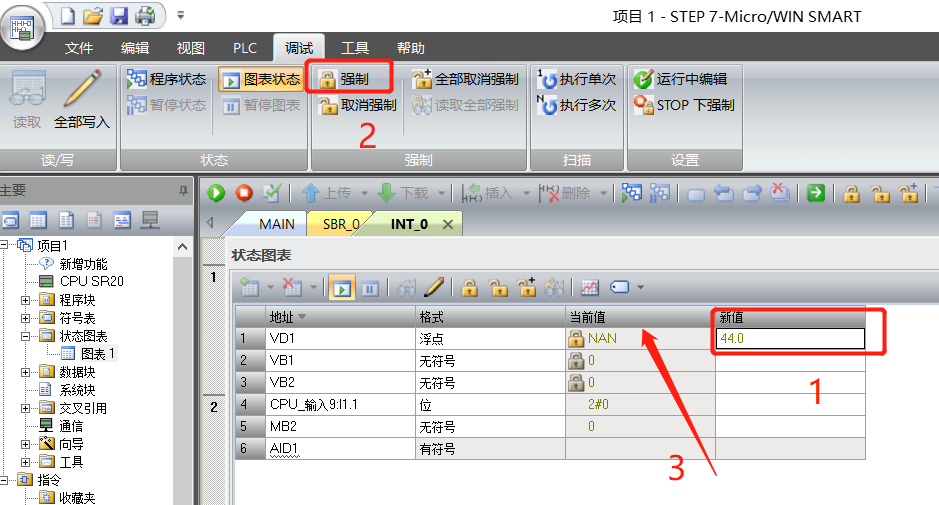

    • 在图表下，对应变量的新值列输入新的数值
    • 点击调试/强制

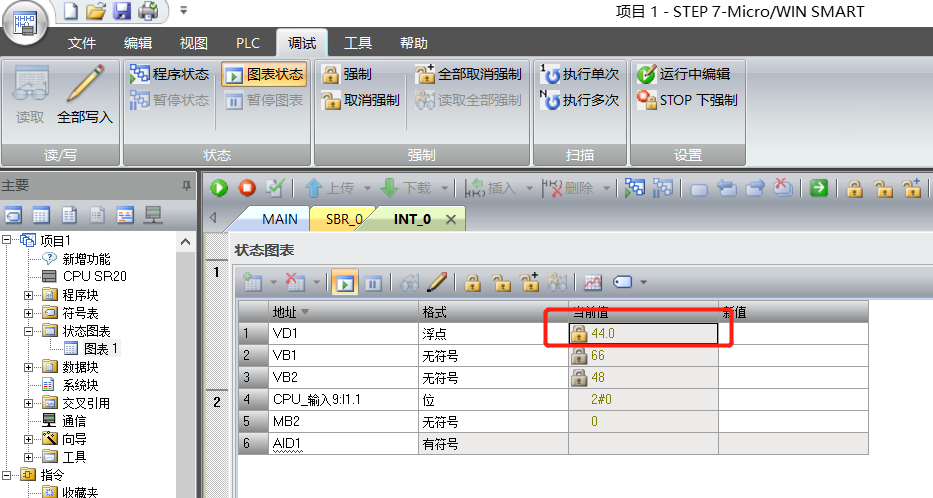

    • 看到当前值发生了改变

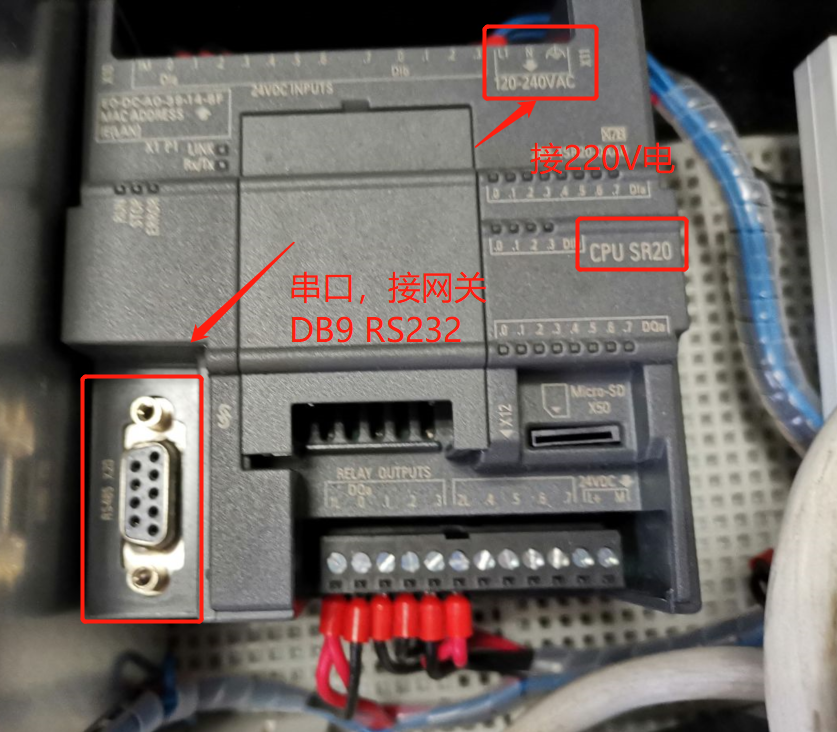

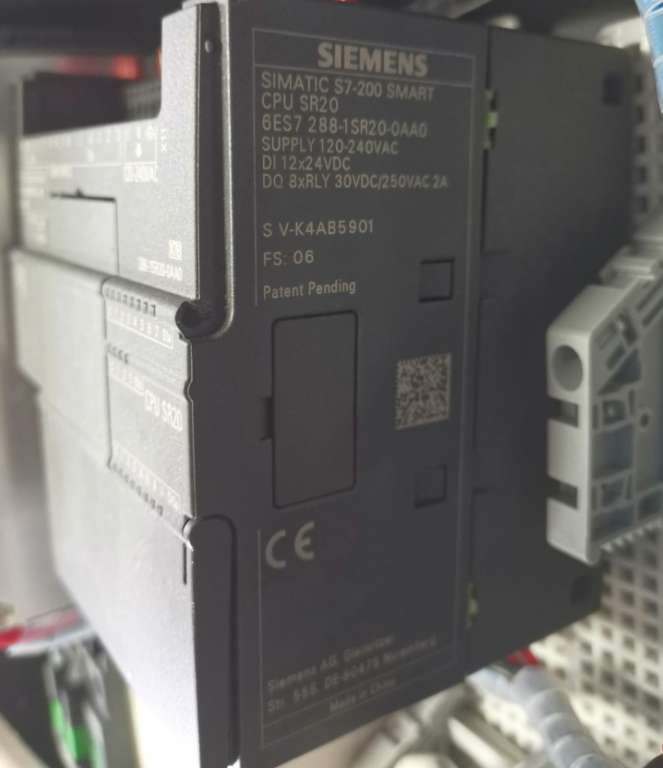

设备图片



  • 无标签
