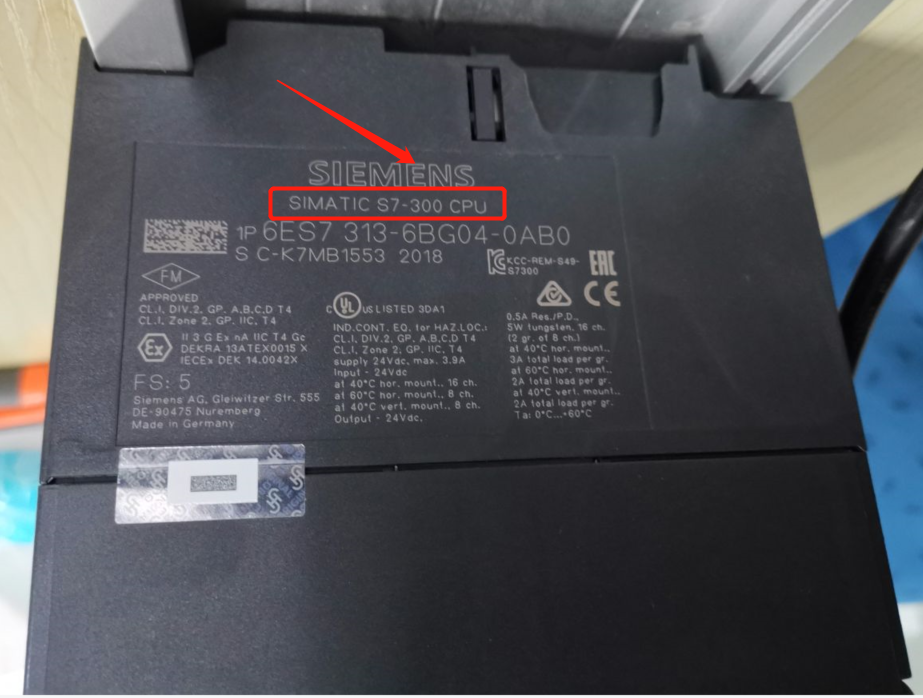

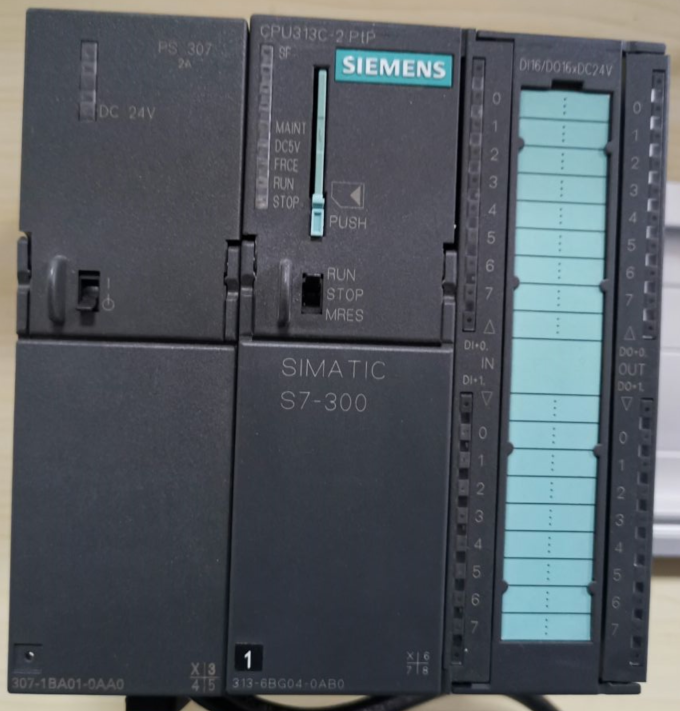

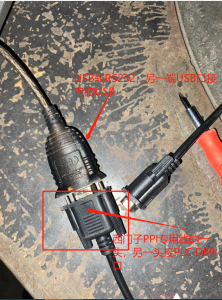

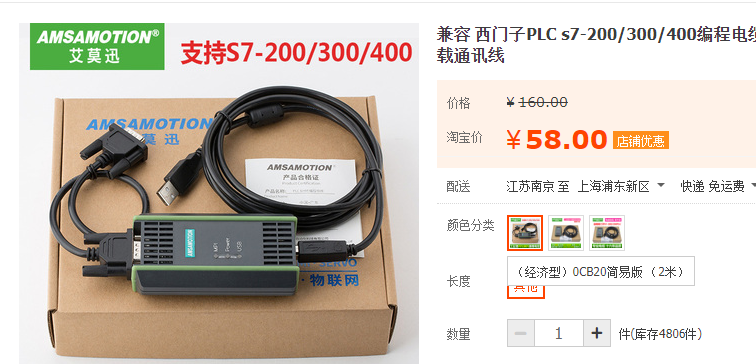

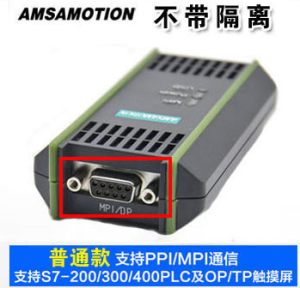

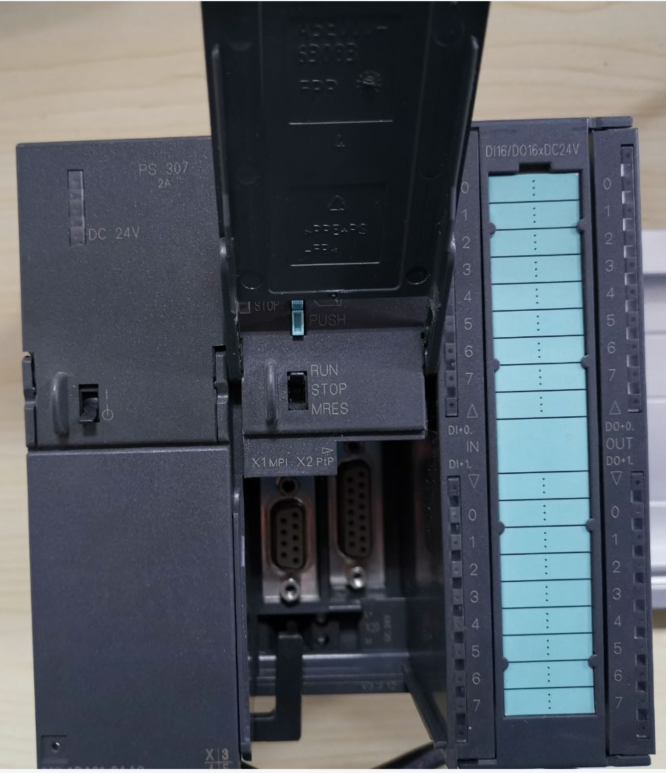

串口线需要专门的MPI连接线，普通线不行。这个地址最便宜的58元的线，支持S7-200/300/400，但不支持S7-200Smart 。https://item.taobao.com/item.htm?spm=a1z09.2.0.0.2aa72e8dzeEIKr&id=576823622821&_u=rahv3p8d0b

可在Win10下安装
必须解压后运行setup.exe
必须以管理员身份运行
安装过程中如果出现需要安装.Net3 下载路径ftp://ftp.peakinfo.cn/software/.net3.5/
安装程序路径不能有中文，如e:\software\西门子PLC\就不行，会提示：
- 如果安装时出现提示：安装程序之前，请先启动Windows。Please restart Windows before installing new programs
修改注册表，步骤：
- （1）运行REGEDIT
- （2）注册表中选择HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager，将光标定位于此；
- （3）在右边窗中右击PendingFile Rename Operations，选择删除，最后确认最后重新安装Step7
- 如果不改会提示：如果安装时出现提示：安装程序之前，请先启动Windows。Please restart Windows before installing new programs
本中文版本刚开始不支持路径选择，但安装过程中可以选择路径

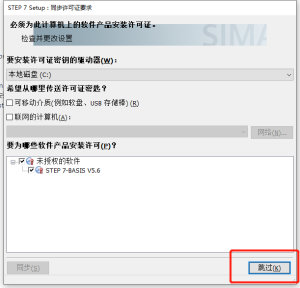

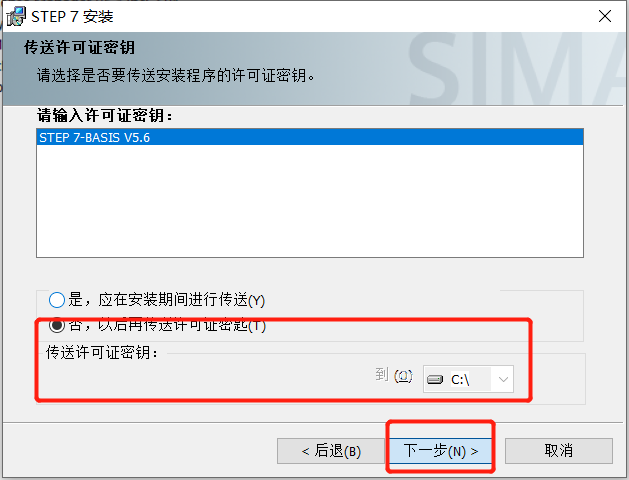

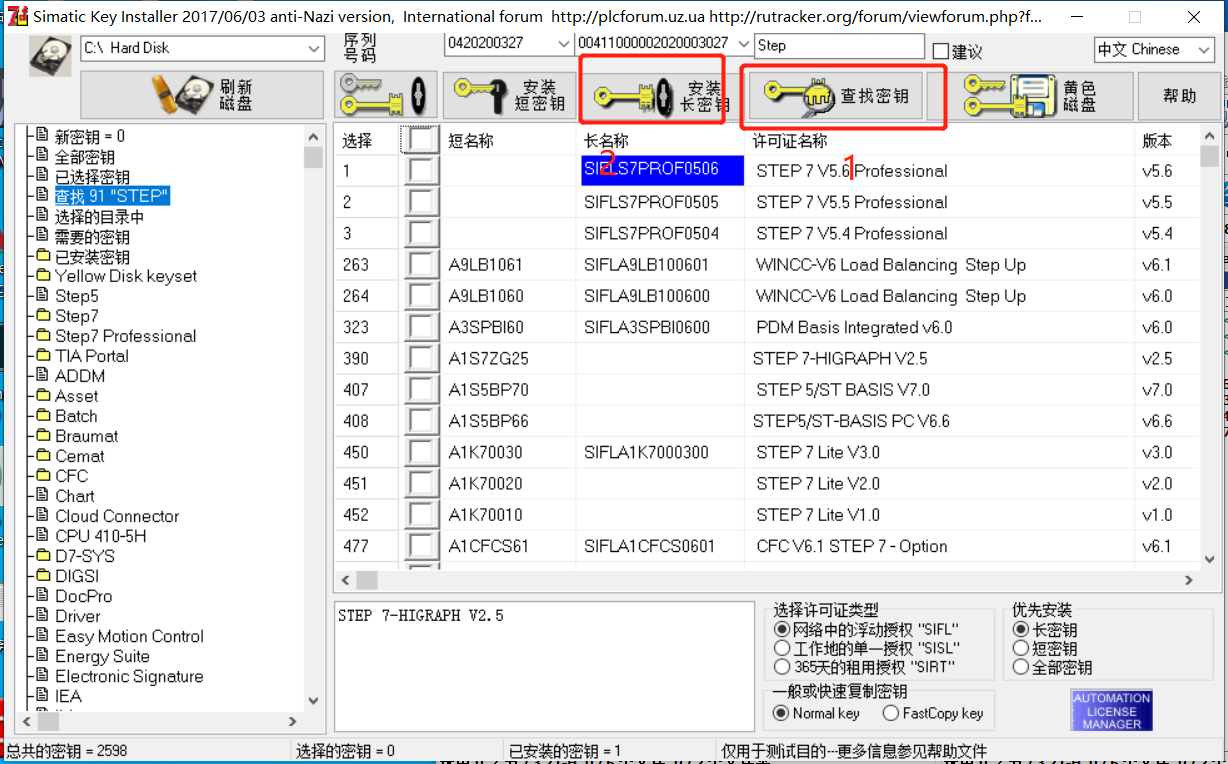

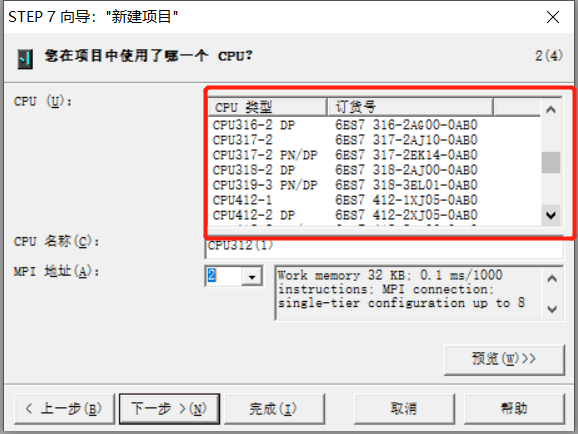

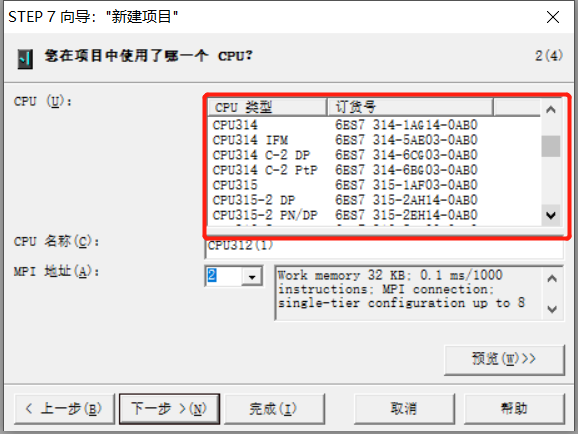

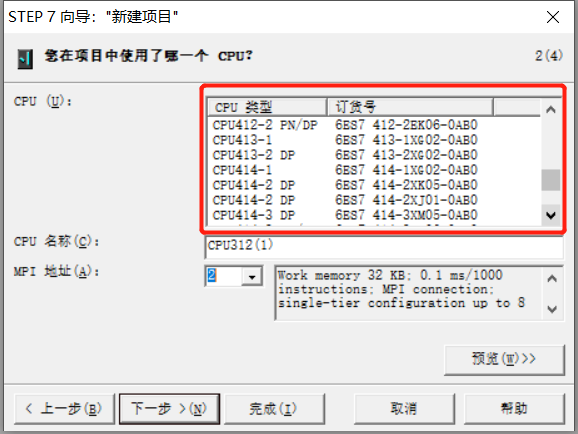

Step7V5.6支持的CPU列表：

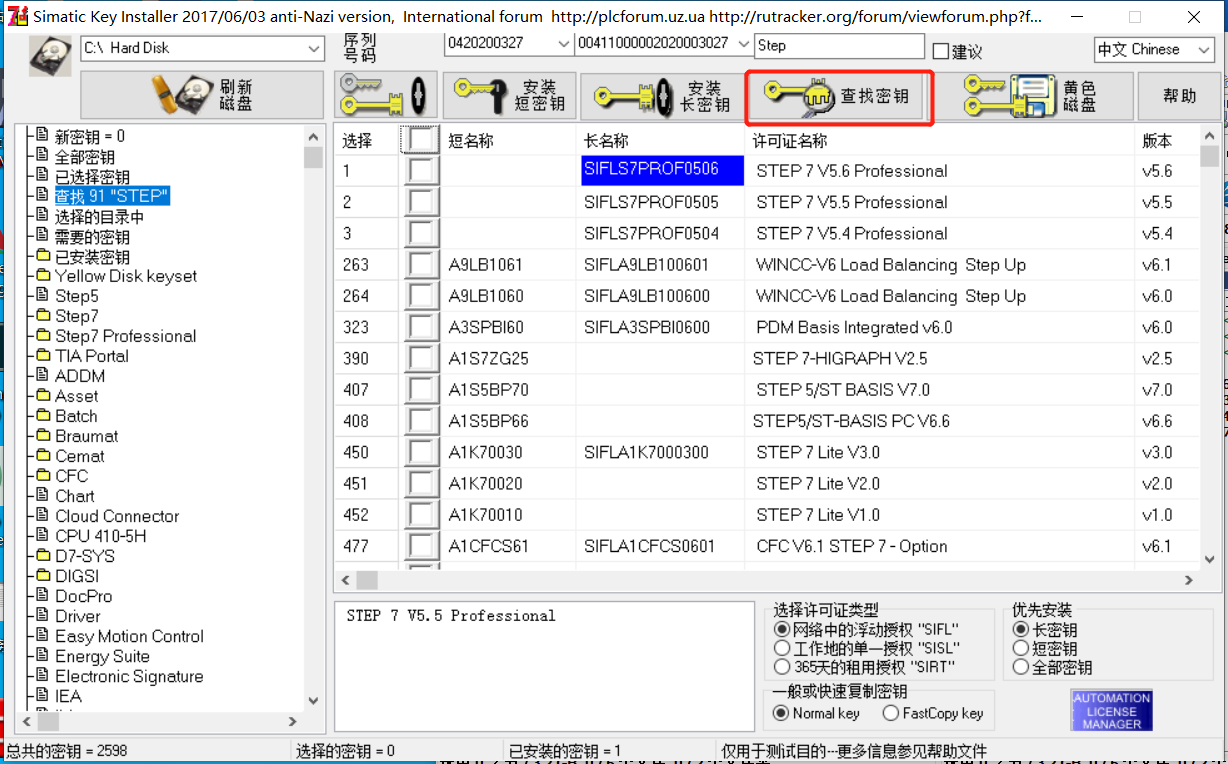

必须以管理员身份运行，否则会提示：step7发现自动许可证管理器存在问题
运行后，不要新建工程。

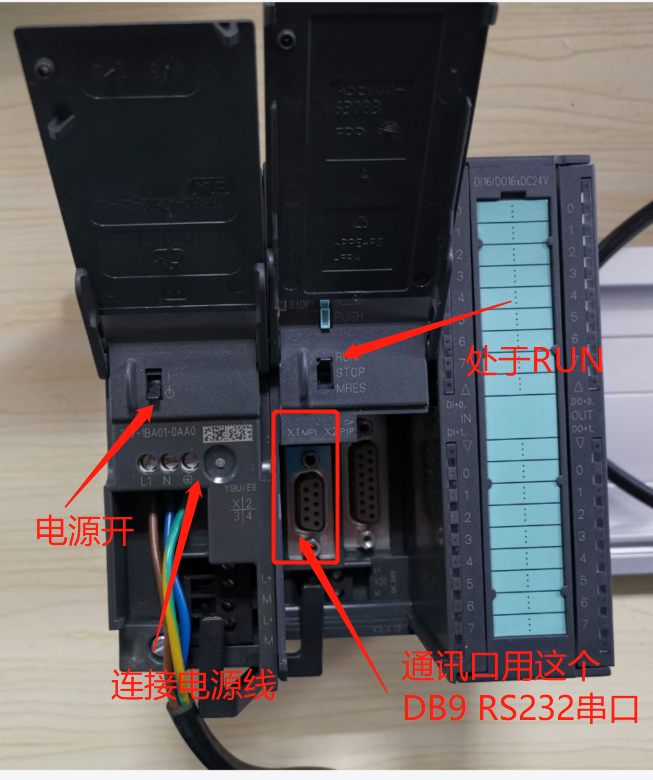

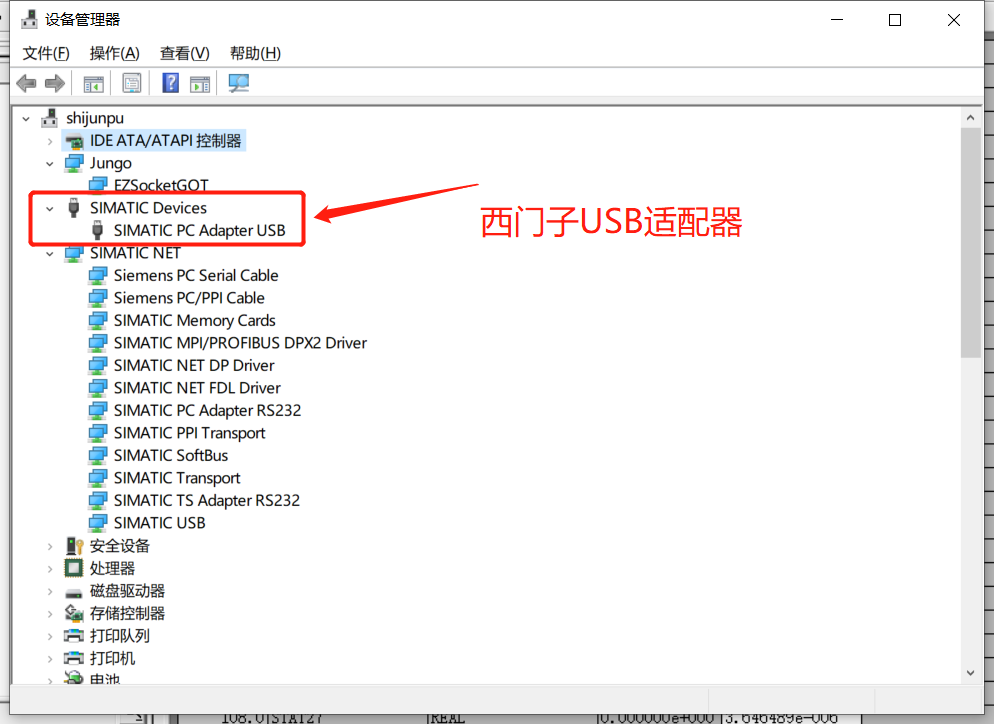

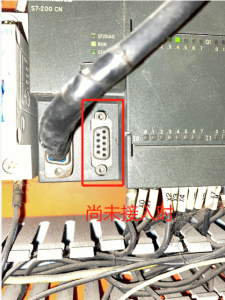

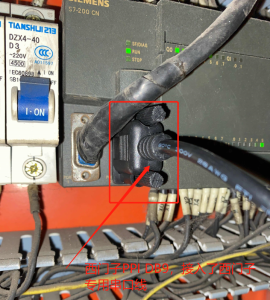

插上PC Adapter USB线。
设置PG/PC接口，这是和PLC通讯的网口或串口设置

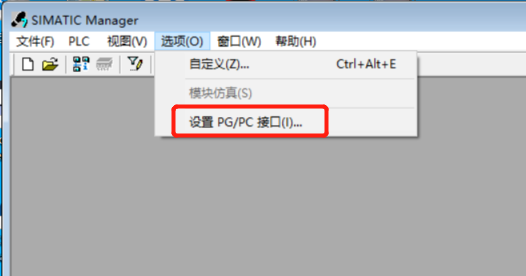

- 主菜单：选项/设置 PG/PC接口

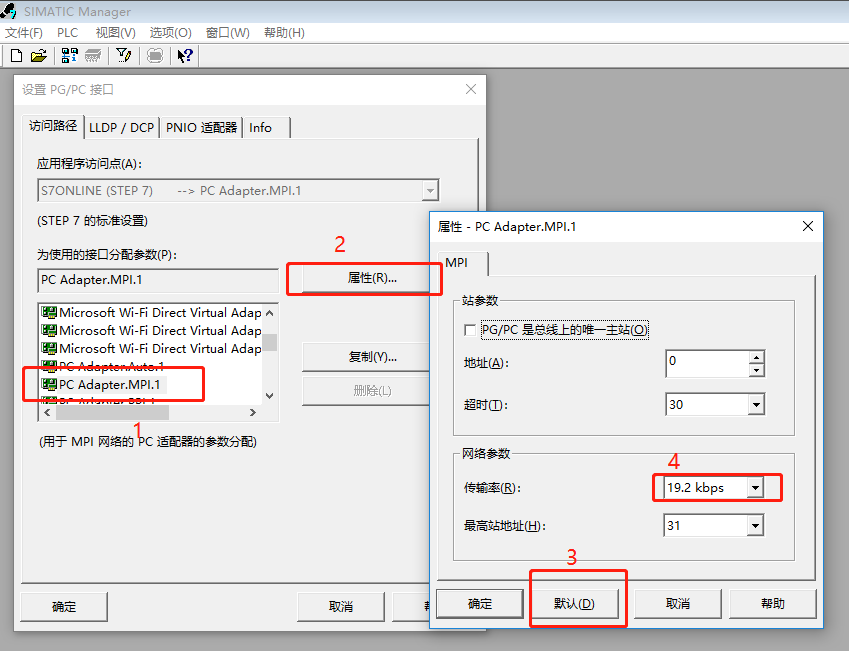

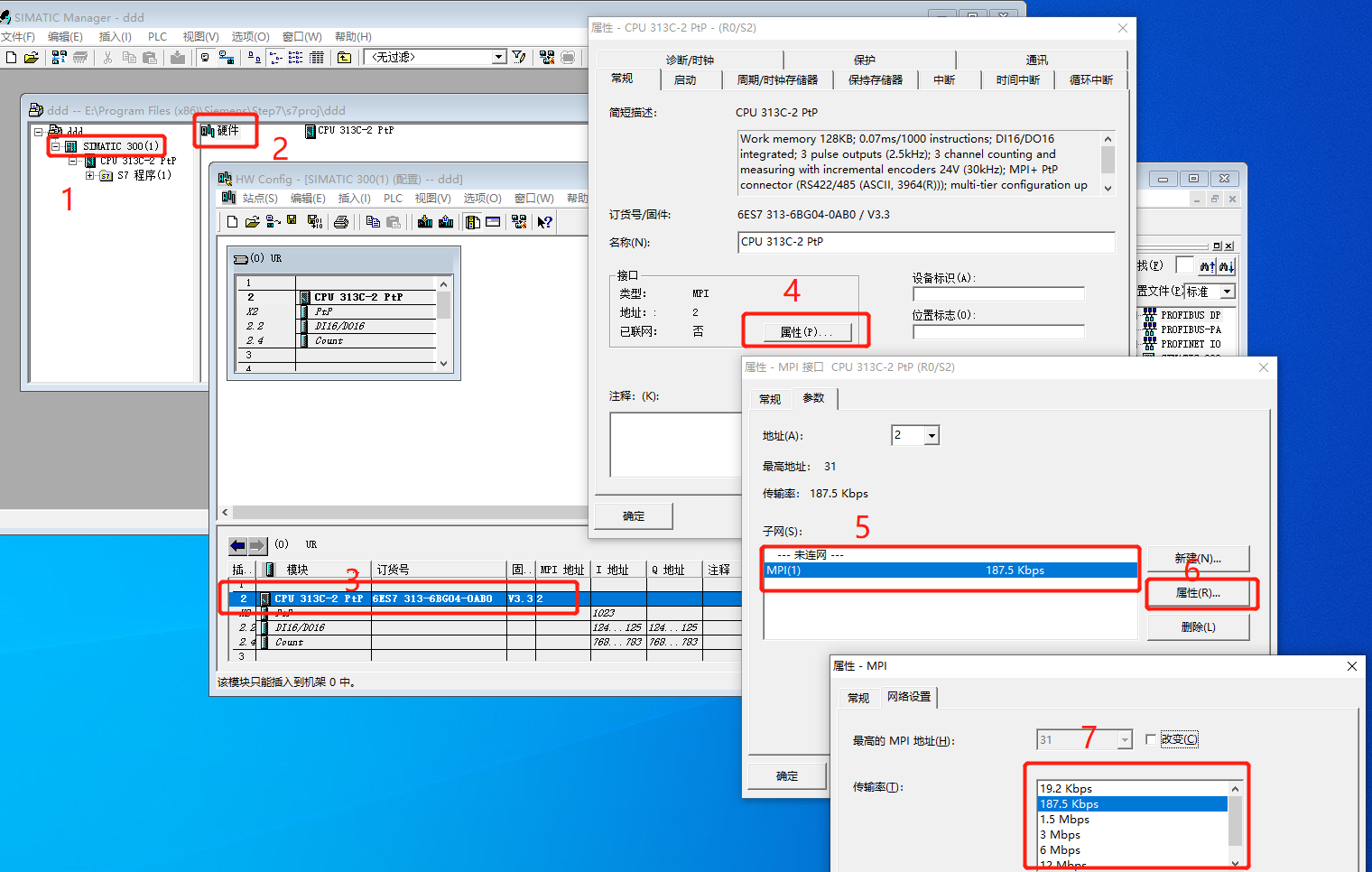

- 选择 PC Adapter.MPI.1,点击“属性框”看下，点击“默认”按钮，回复出厂设置。后续如果显示可访问节点不能通信，需要尝试修改传输率4为其他2个选项，如187.5k或1.5M
通过可访问节点查看数据

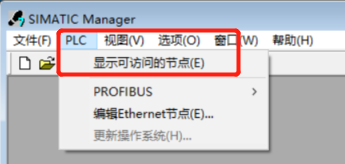

- 点击工具栏“可访问节点图标”，或者主菜单：PLC/显示可访问节点
- 如果能打开，说明通讯连接已经建立。如果不能建立会弹出提示框，此时需设置PC和PLC的连接（通过Set PG/PC接口）
  - 如果不能打开，提示通信错误，节点高等，需要修改。需要尝试修改传输率4为其他2个选项，如187.5k或1.5M

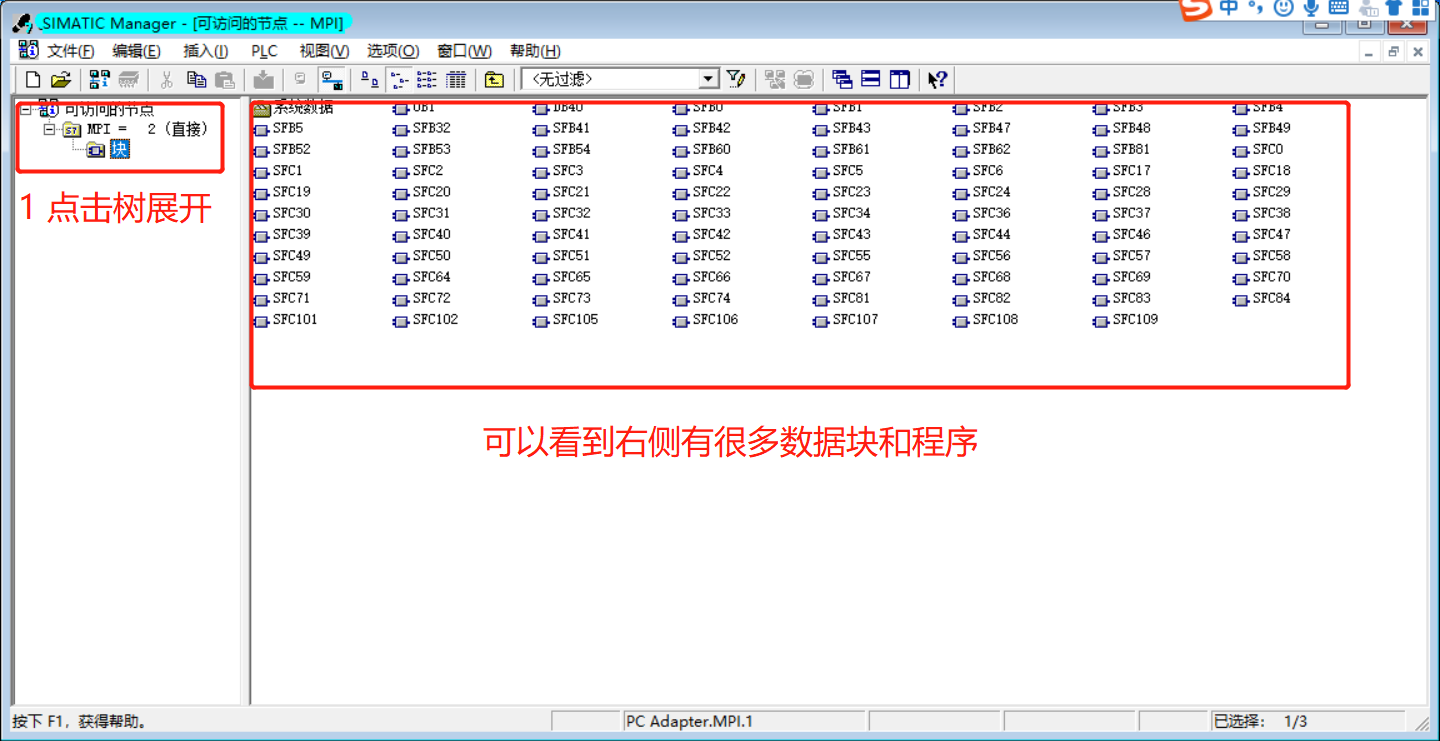

- 展开左侧树，看到右侧有很多程序块和数据块，这些应该是编写好的程序，和程序中引用到的数据块

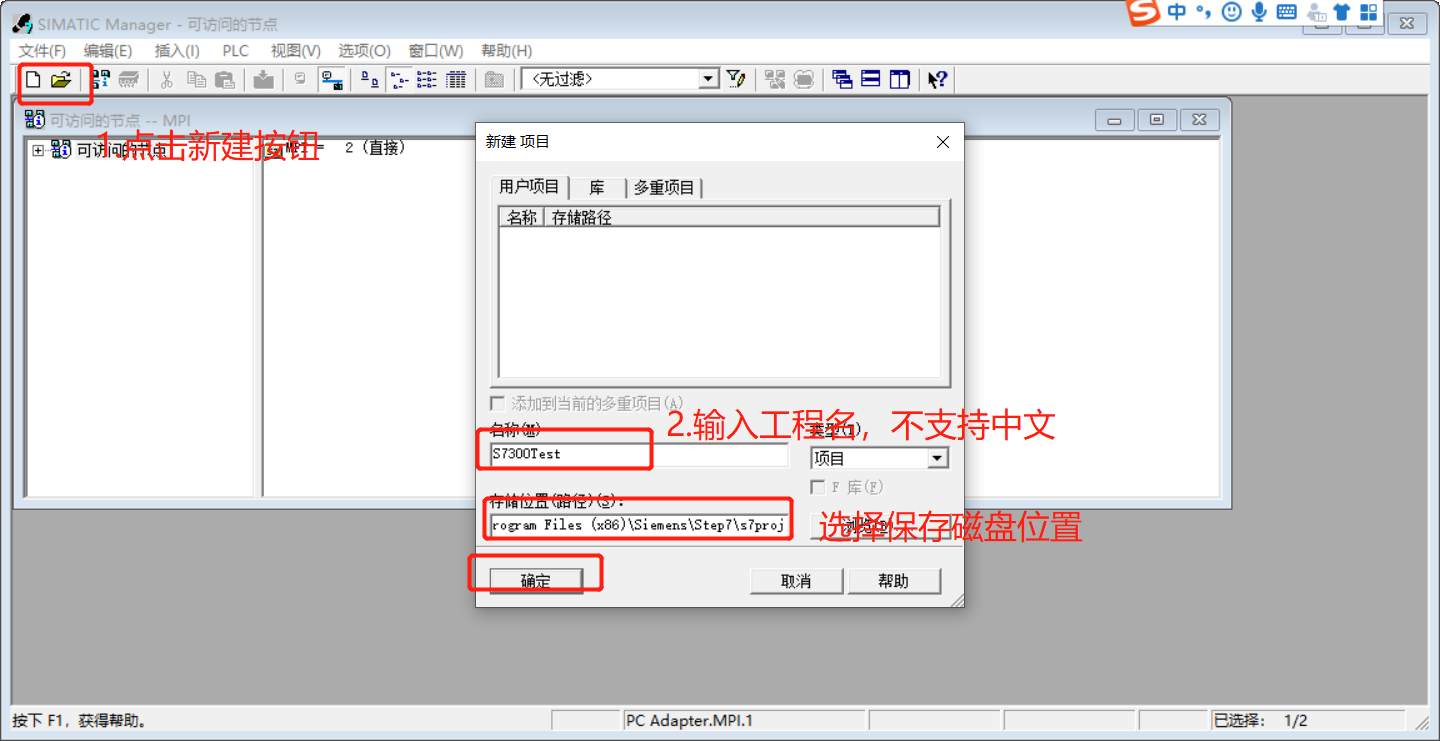

点击新建按钮，新建一个工程：

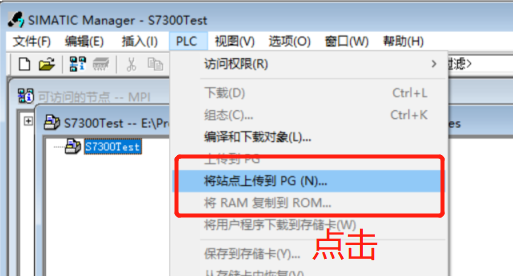

点击主菜单PLC/将站点上传到PG
在弹出框中选择显示按钮，连接正常的话应该能看到CPU型号列出来了，按钮名字变为：更新

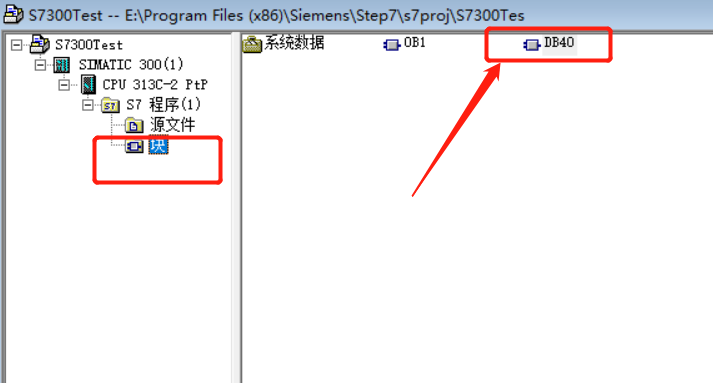

点击确定，PLC上传完毕。此时可以看到工程中多了个SIMATIC 300（1），且左侧可展开

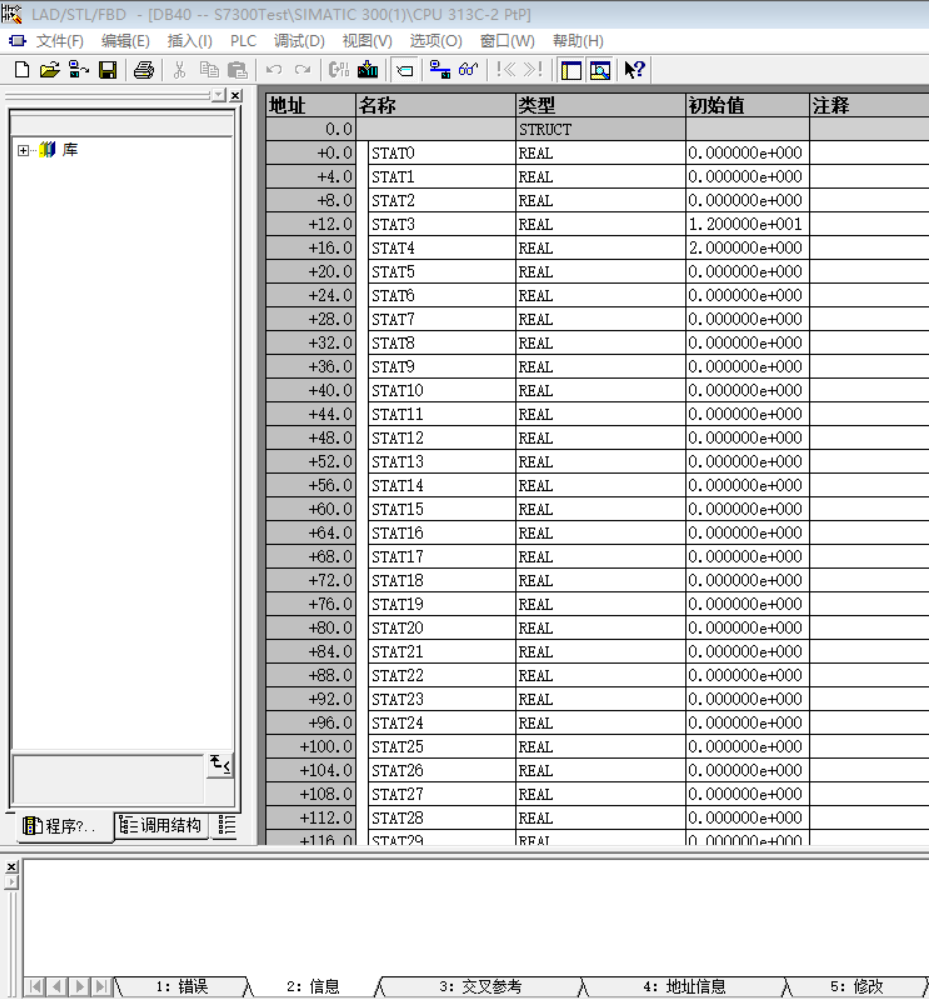

双击块/DB数据，可看到数据块打开了，且有初始值

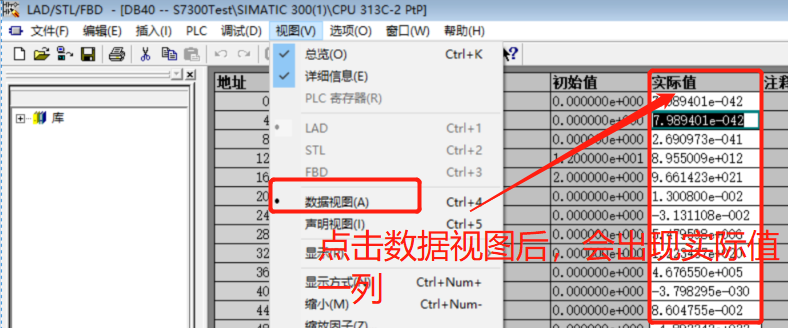

点击视图/数据视图，会出现实际值一列

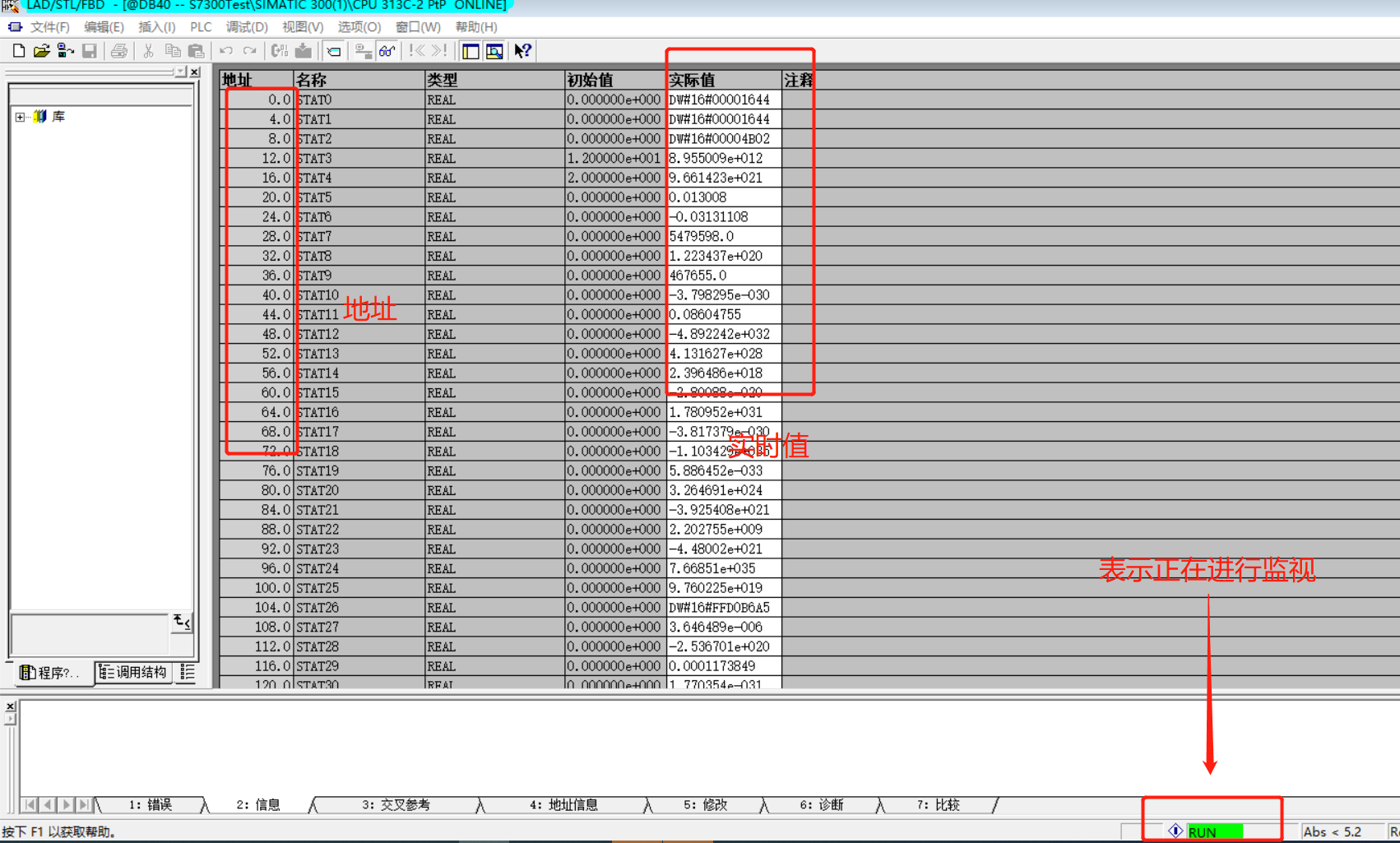

选调试/监视菜单，会看到下面有绿色RUN条纹滚动，说明正在进行实时监视
- 类型就是这个数据定义时的实际类型，可以和设备触摸屏上的数据进行对照，找到相同的数据的地址，就是我们需要的地址
