注意点

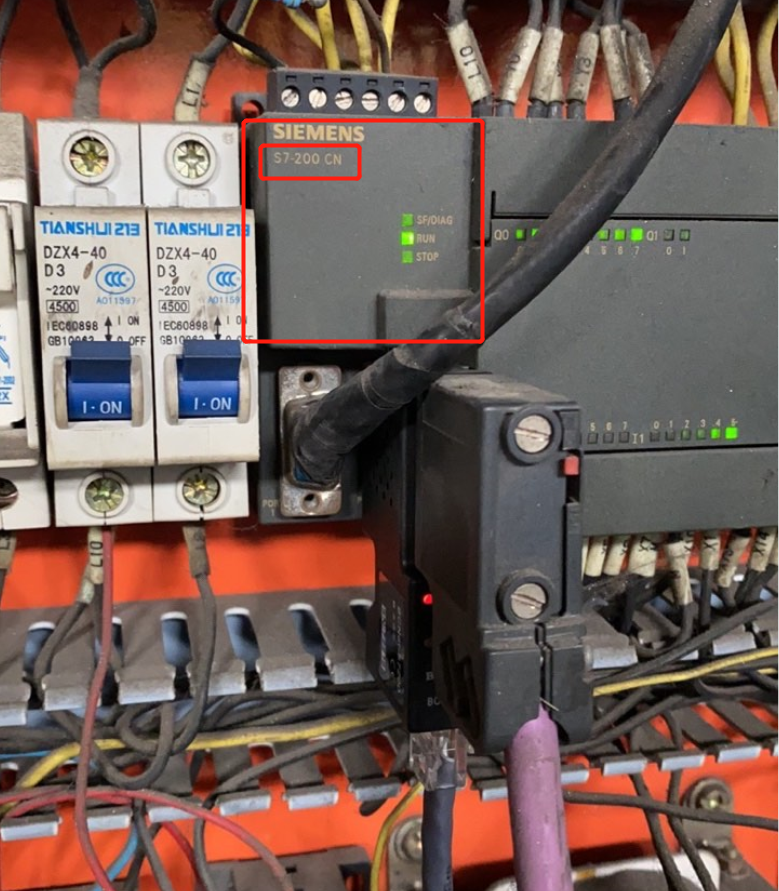

S7-200/200CN只能使用Step7-MicroWin SP9来编程

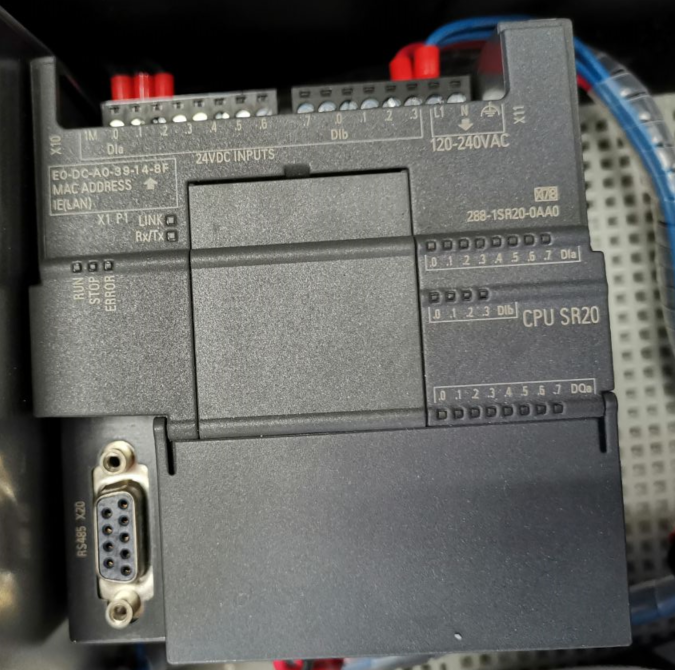

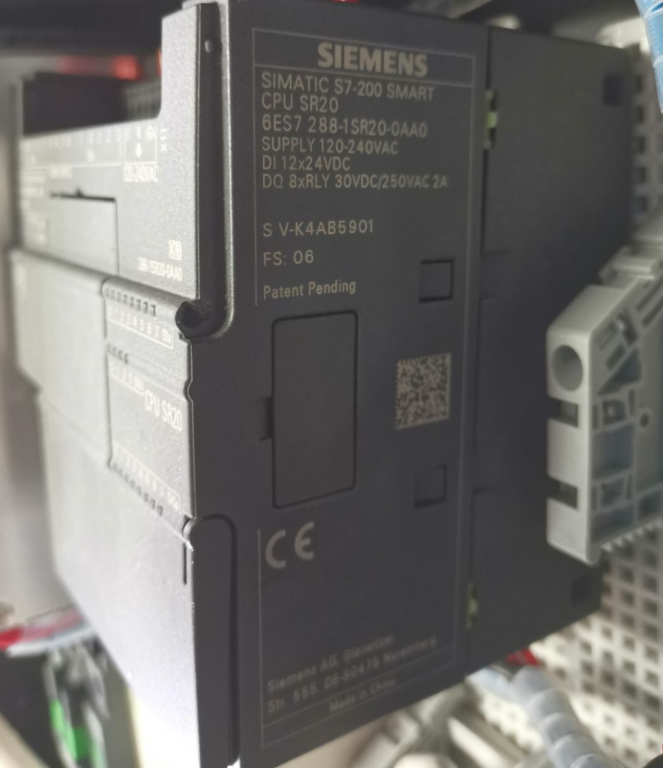

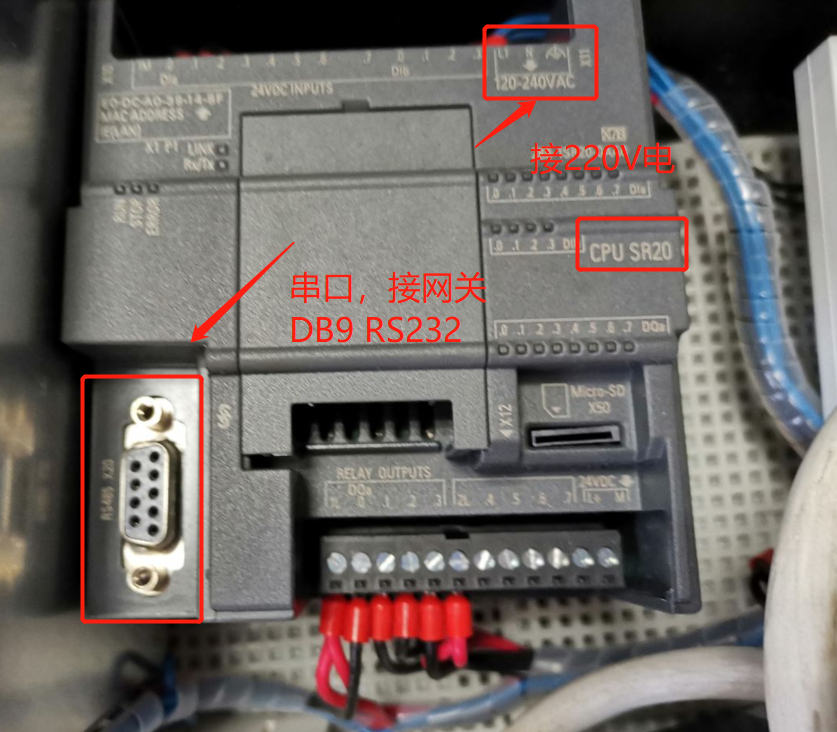

S7 200是非Smart系列，仅支持CPU21x 和 22x（不支持S7 200 Smart CPU：SRXX）。
上传和下载

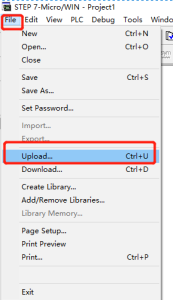

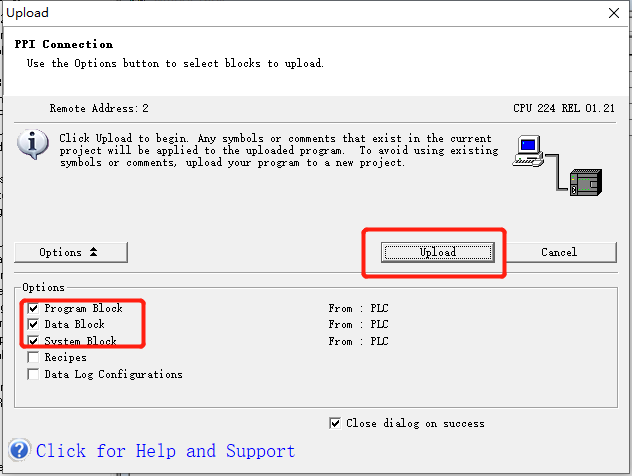

- 上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
- 禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download

数据字典

符号表：符号表是对程序中的编程软元件进行文字标注，增强程序的可读性。一旦对某个软元件进行了符号标注，则该符号与元件地址配对，编程过程中使用符号或元件具有同样的意义
- I/O符号：对数字输入I和输出Q及模拟输入AI和输入AQ进行注释
- 系统符号：查看系统提供的特殊存储区地址的符号，通常不作修改
- POU符号：查看主程序，子程序，中断程序的符号。这个是程序，一般不用
- 表格1：除开上述地址的符号，基本都在表格1中完成，如M,S,V等
寄存器类型
- I：输入继电器，实际使用中常见的类型
- Q：输出寄存器，实际使用中常见的类型
- V：变量存储器，实际使用中常见的类型
- 下面一些类型通常不太用，似乎PLC程序内部使用，一般我们不需要采集
- M：通用辅助继电器。
- SM：特殊继电器。SMD，SMB，SMW
- T：定时器
- C：计数器
- S：顺序控制继电器
- L：局部变量存储器
- AI：模拟量输入映像寄存器
- AQ：模拟量输出映像寄存器
- HC：高速计数器
- AC：累加器

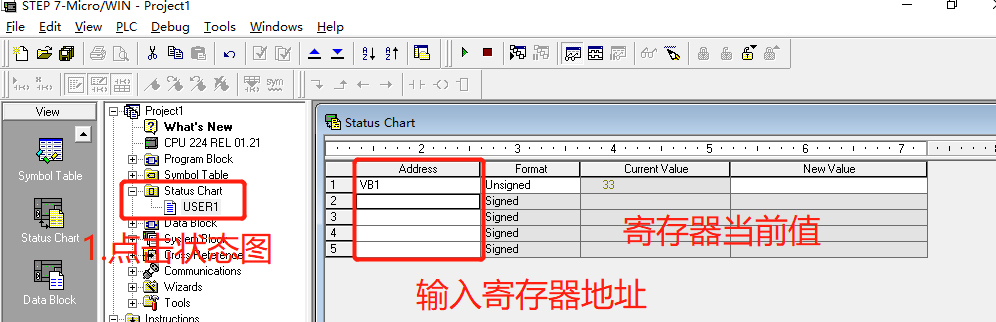

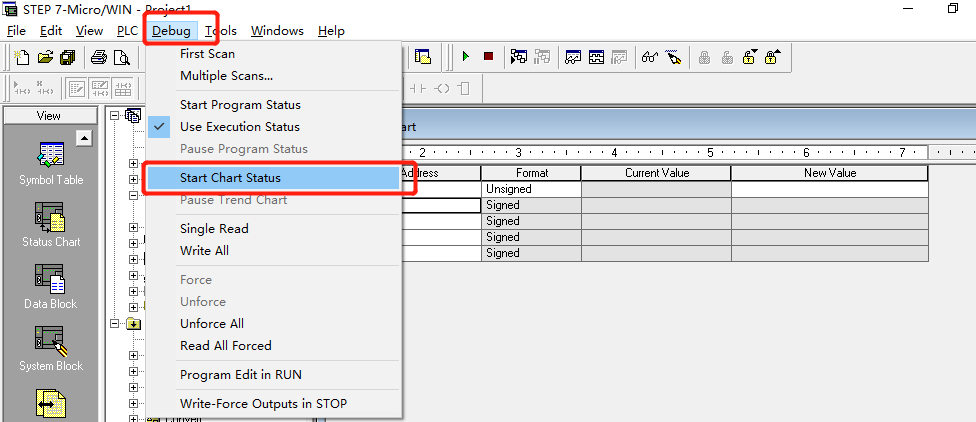

变量地址写法
- 取1个位，地址写法：{寄存器类型}X.Y，如
  - I1.3，输入寄存器第1个第3位
  - Q1.1，输出寄存器第1个第1位
- 取1个字节，地址写法：{寄存器类型}B
  - 如VB3，表示V寄存器取第3个字节
- 取1个字(2个字节），地址写法：{寄存器类型}W
  - 如VW3，表示V寄存器取第3个字（从1开始）

下载

从ftp://ftp.peakinfo.cn/software/PLC/simens/step-7microwin v4.0 sp9-ONLY-S7-200.zip

安装Step7-MicroWin SP9

支持在Win10安装，（WinXP也可以），实体机或者虚拟机下安装和使用
需要解压后，再以管理员身份执行Setup.exe，否则有可能报错：An error -5001 80070002 has occur
选择英语
可以修改安装目录
一致点击下一步，直到结束

Step7 MicroWin的运行与配置

以管理员身份打开（否则可能出现Set PG/PC的界面是空的情况），不需要打开项目，缺省配置即可

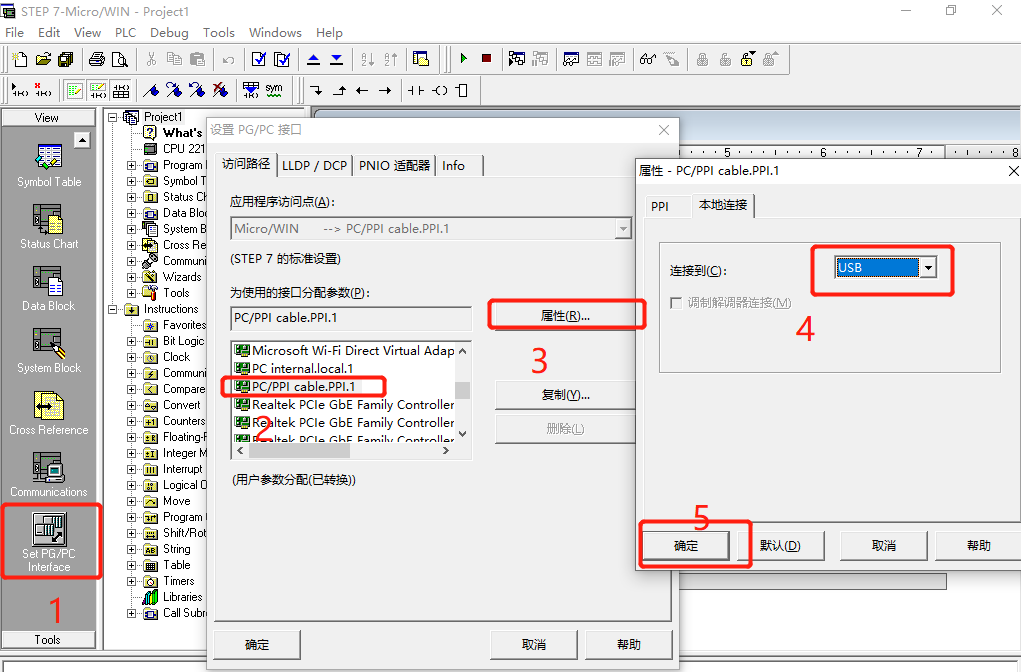

打开和设置通讯参数。左侧Set PG/PC Interface，步骤按下图1/2/3/4

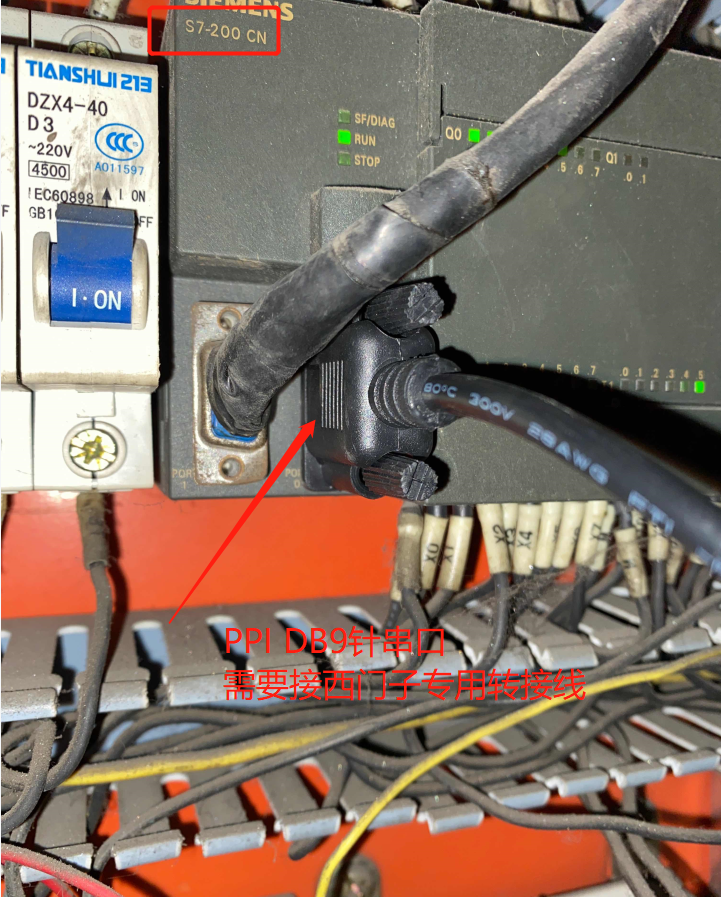

- 注意：选择PC/PPI cable.PPI.1

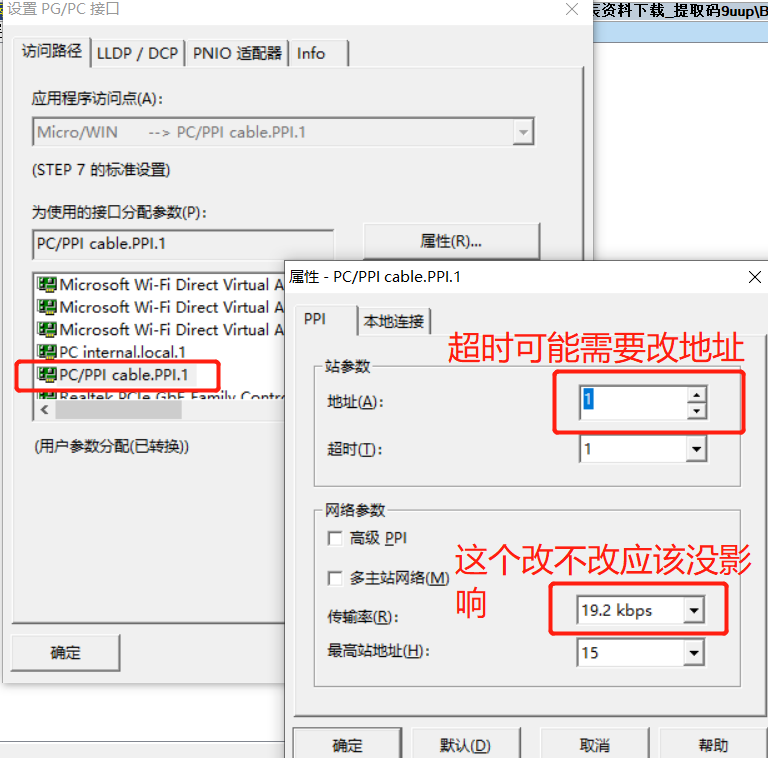

- 站地址：缺省为0或者2，如果都提示 Error: Communications time-out. ..那么修改为1或者其他值试试

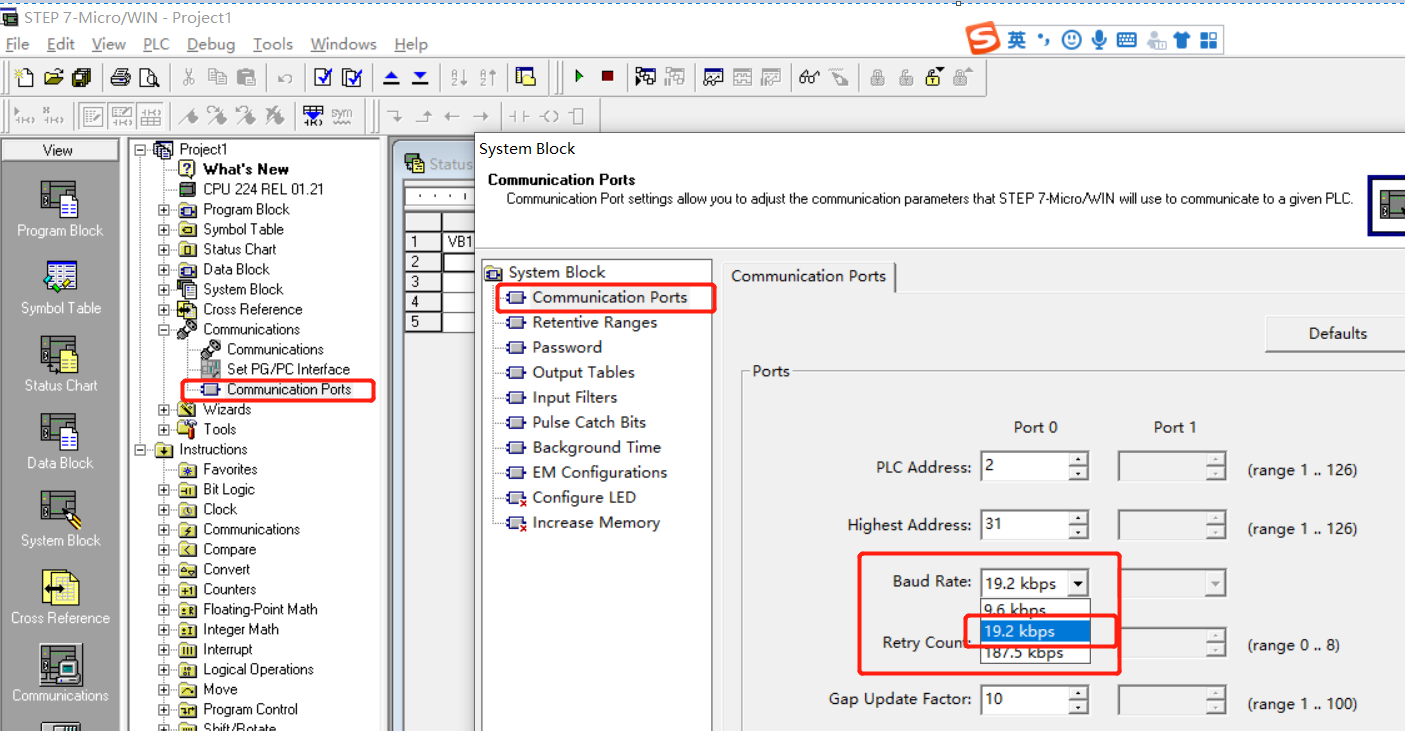

- 传输率：这个应该是哪个值都可以，查找CPU时会自动搜索所有波特率

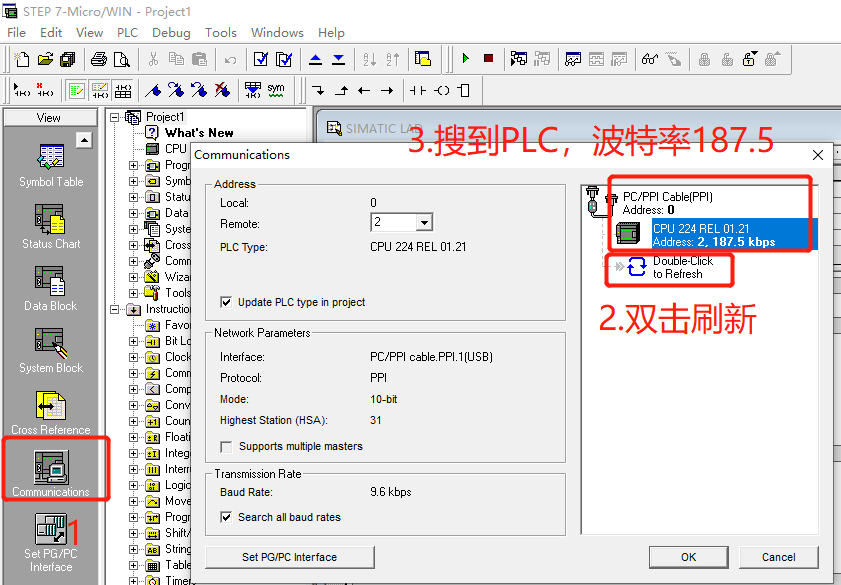

设置通讯Communications，见下图1/2/3/4。

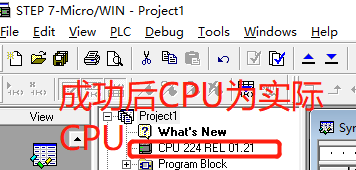

- 最终可以搜索到一个CPU，如右图的SR20 REL V2.31。并得到地址
如果出现无法扫描到S7 200的PLC，报错：Error: Communications time-out. Check the port number, network address,baud rate, and the attached cable. 可以尝试卸载再重新安装。经测试，重装也不行
- 解决：见上面，修改站地址为1或者其他不重复的值
