• 适用于S7 200 Smart系列，CPU：SRXX
• 连接线：笔记本插上+USB转RS232+RS232转PPI线+PLC的DB9针插口

测试方法一

• 查看设备管理器的USB转出的串口号，如COM4

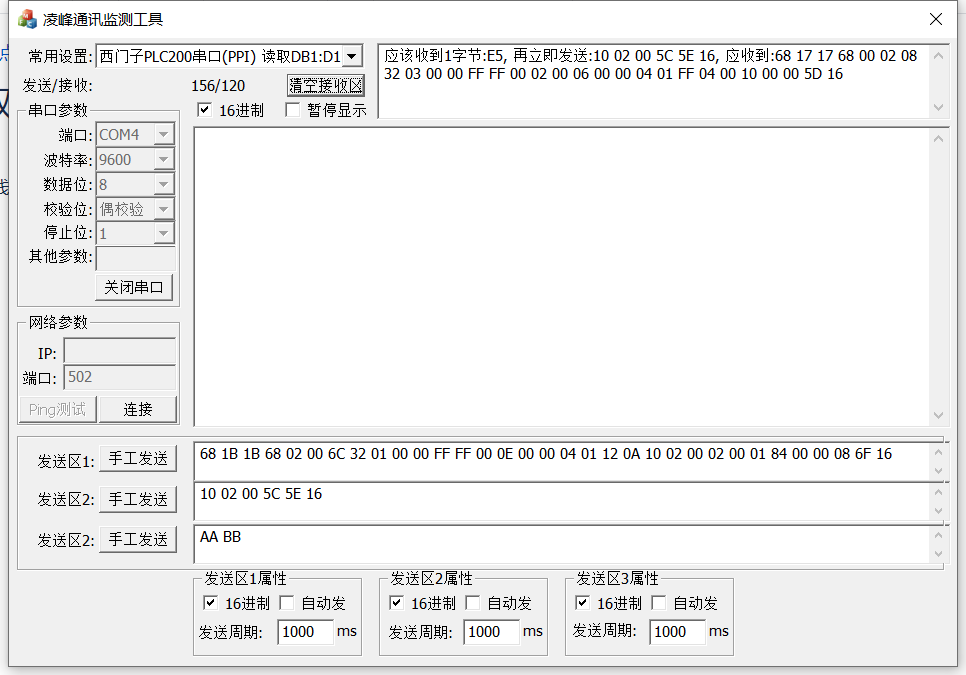

• 使用凌峰串口调试助手
  • 将串口号设置为COM4，波特率：9600
  • 校验：偶校验
  • 数据位：8
  • 停止位：1
  •
• 打开串口

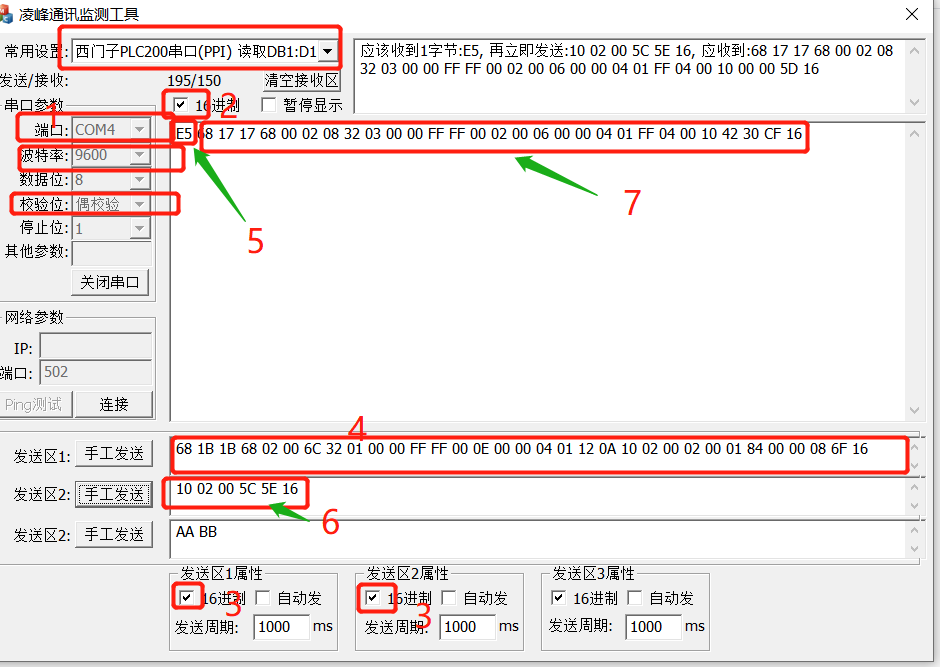

• 勾选显示和发送的16进制方式
• 发送区1发送：68 1B 1B 68 02 00 6C 32 01 00 00 FF FF 00 0E 00 00 04 01 12 0A 10 02 00 02 00 01 84 00 00 08 6F 16
• 收到E5
• 发送区2发送：10 02 00 5C 5E 16
• 应该收到： 68 17 17 68 00 02 08 32 03 00 00 FF FF 00 02 00 06 00 00 04 01 FF 04 00 10 42 30 CF 16
• 说明OK
  •
