要点

• 西门子S7-1200和S7-1500不再具有编程口，只有网口，只能用博途软件连接和编程
• 博途V15\STEP 7 BasicProfessional and WinCC Professional\DVD 1 Setup\ TIA_Portal_STEP_7_Pro_WINCC_Pro_V15_1.exe

数据字典

• DB：存储程序和数据的中间变量。DB最大容量，300为32K。数据块可以不从1开始，比如就用1个数据块DB40
• I：CPU输入
• Q：CPU输出
• OB：主程序
• FC，FB：相当于子程序。FC不带背景数据，FB带背景数据，可以存储数据
• SFC，SFB：系统内置的子程序
• 上传。上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
• 下载。禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download

安装博途Step7 V15的前提条件

• 可在Win10 64位下安装
• 必须解压后运行setup.exe
• 建议以管理员身份运行
• Step7V5.6支持的CPU列表：

安装博途Step7 V15许可

• 安装过程大约需要20分钟
• 以管理员身份运行：博途V15\STEP 7 BasicProfessional and WinCC Professional\DVD 1 Setup\ TIA_Portal_STEP_7_Pro_WINCC_Pro_V15_1.exe
• 选择语言：简体中文
• 解压缩文件夹缺省在C盘，可以选择到其他地方，如：e:\Temp\TIA Portal STEP 7 Professional WinCC Professional V15.1。解压缩需要10分钟左右
• 解压完成会提示重启，按要求重启。
• 重启后会自动进行软件安装
• 安装过程中会有路径选择（不是开头地方），可以选择安装到其他盘
• 选择许可秘钥，取胜，以后再传送许可秘钥
  •
• 选择秘钥处跳过：
  •
• 安装完毕，根据提示重启计算机
• 重启后运行SIMATIC Manager，但可能提示自动许可证管理器有问题，需要安装许可证

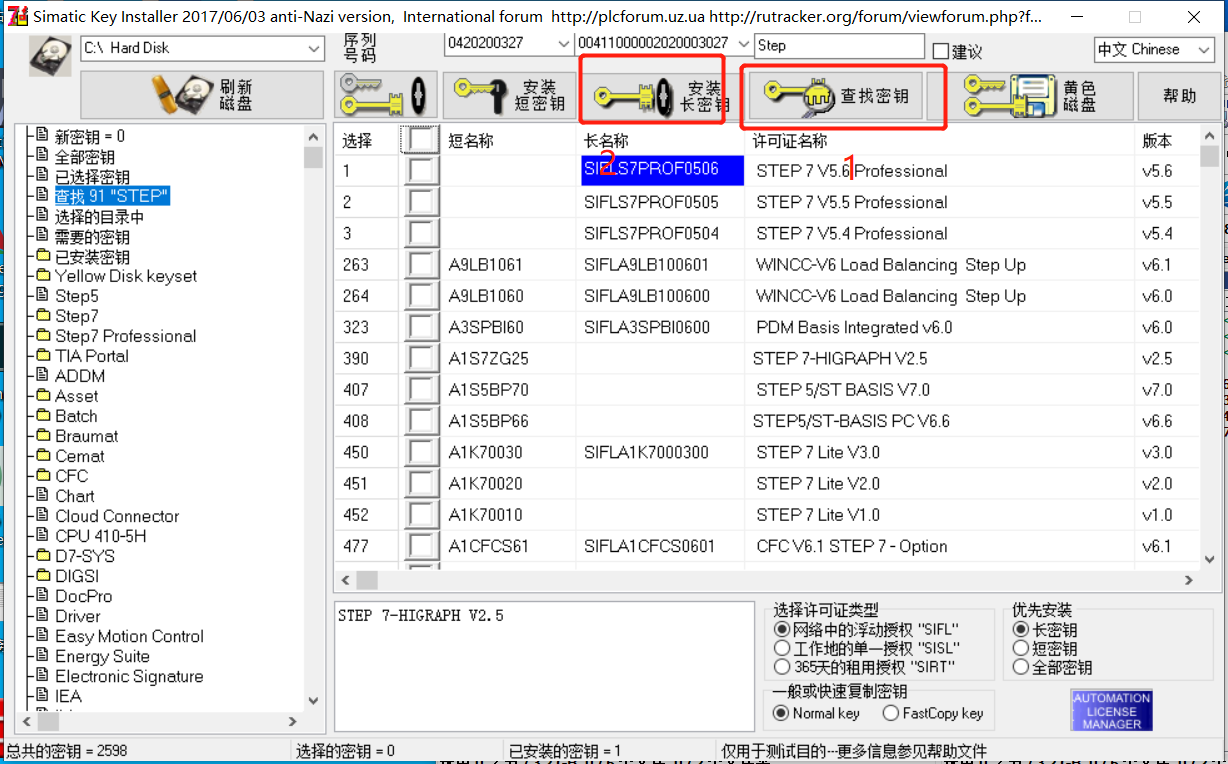

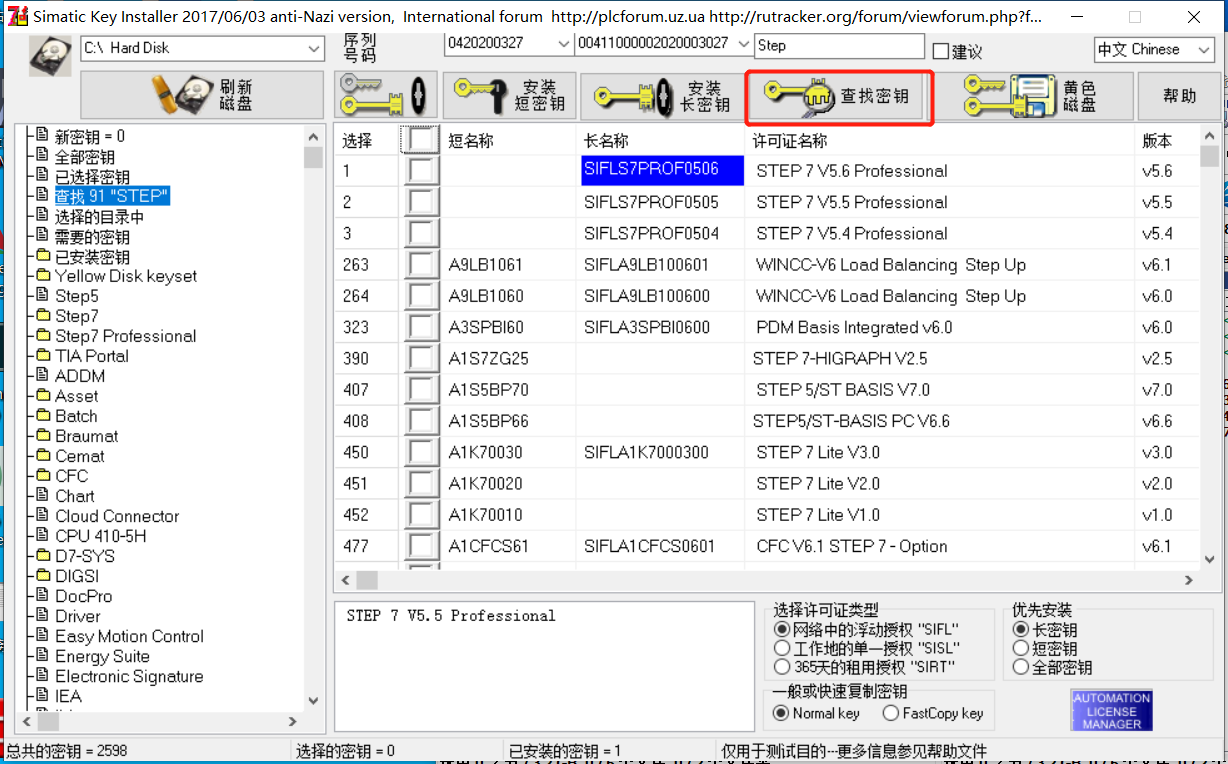

安装许可证

运行和配置PLC和电脑的连接

上传PLC的程序到电脑，及监视PLC数据改变

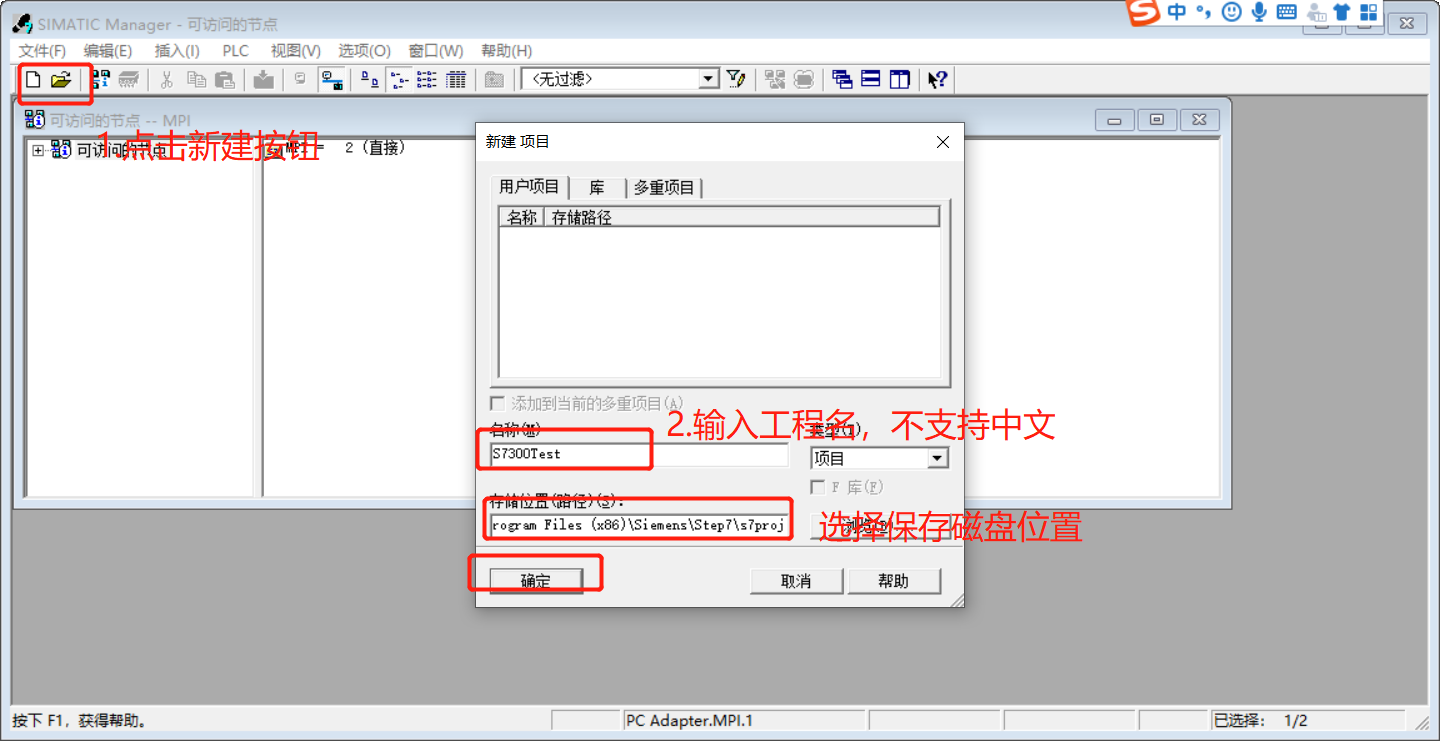

• 点击新建按钮，新建一个工程：
  •

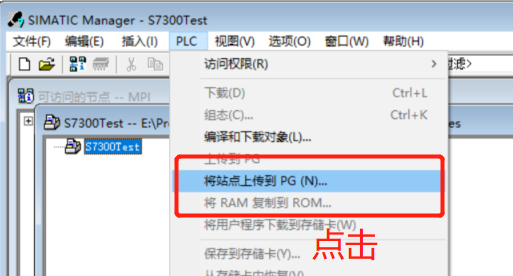

• 点击主菜单PLC/将站点上传到PG
  •

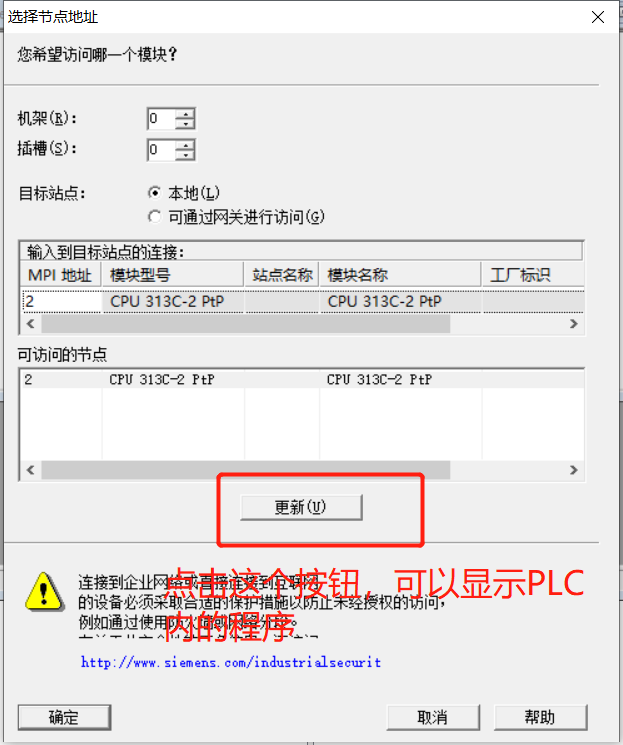

• 在弹出框中选择显示按钮，连接正常的话应该能看到CPU型号列出来了，按钮名字变为：更新
  •

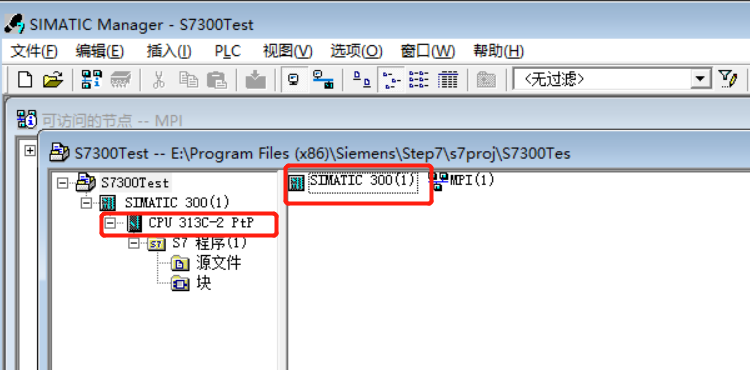

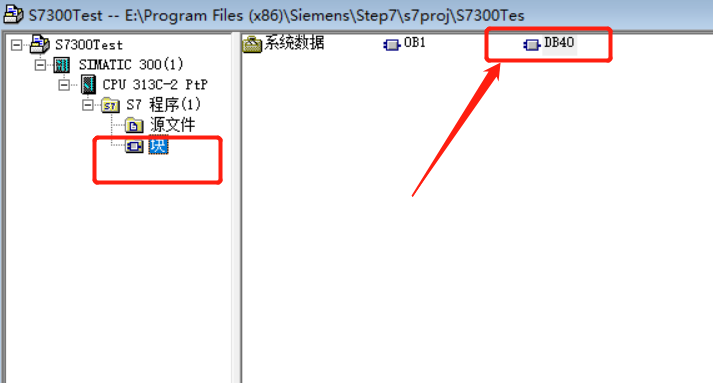

• 点击确定，PLC上传完毕。此时可以看到工程中多了个SIMATIC 300（1），且左侧可展开
  •

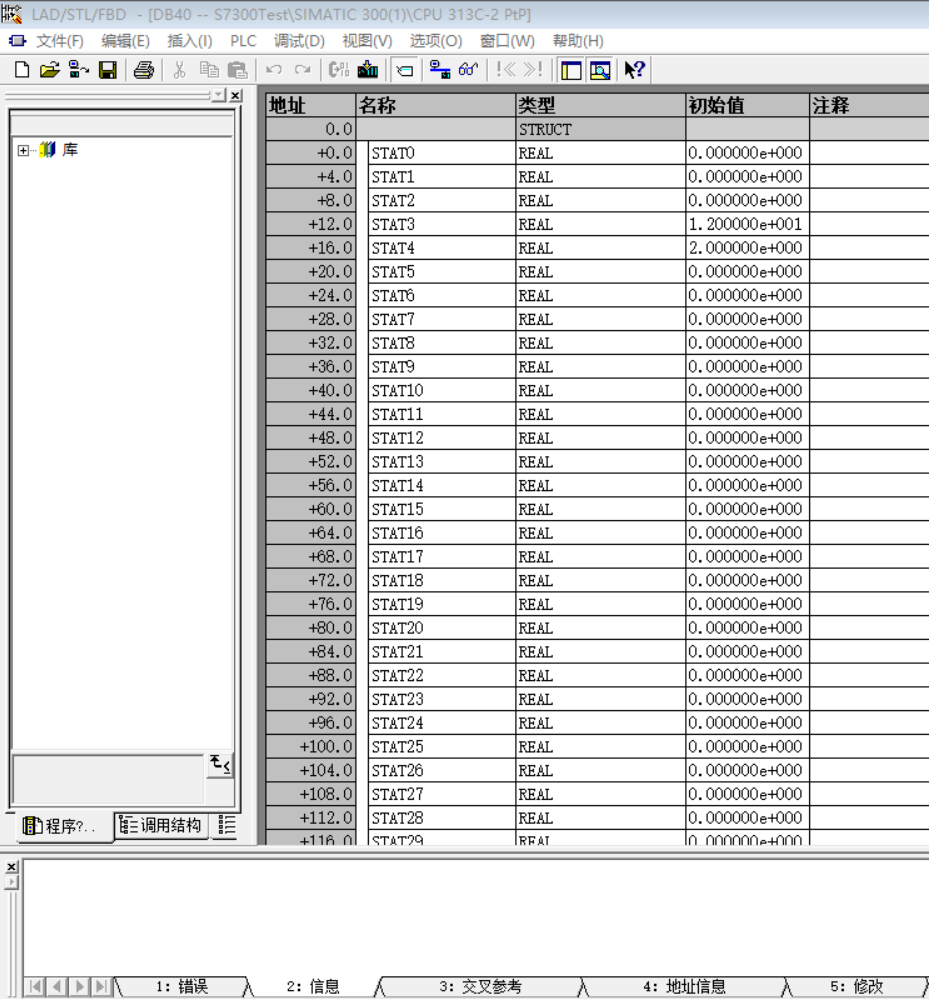

• 双击块/DB数据，可看到数据块打开了，且有初始值
  •

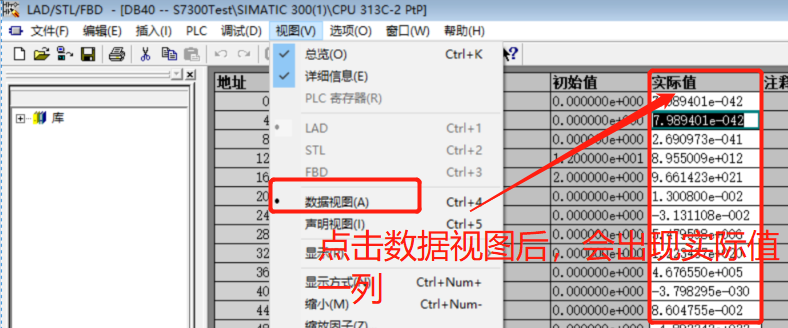

• 点击视图/数据视图，会出现实际值一列
  •

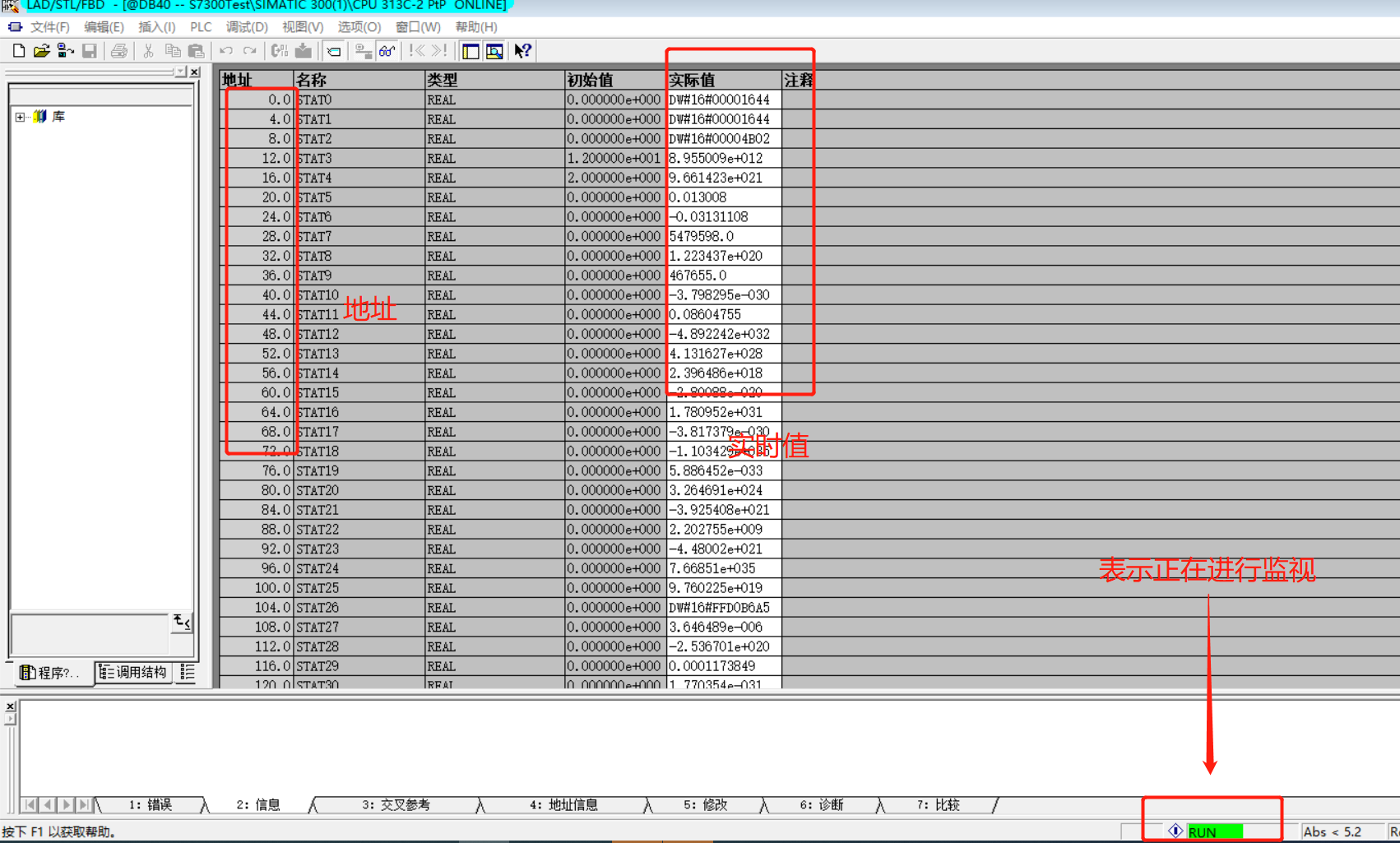

• 选调试/监视菜单，会看到下面有绿色RUN条纹滚动，说明正在进行实时监视
  • 类型就是这个数据定义时的实际类型，可以和设备触摸屏上的数据进行对照，找到相同的数据的地址，就是我们需要的地址
  •

修改S7-300的地址

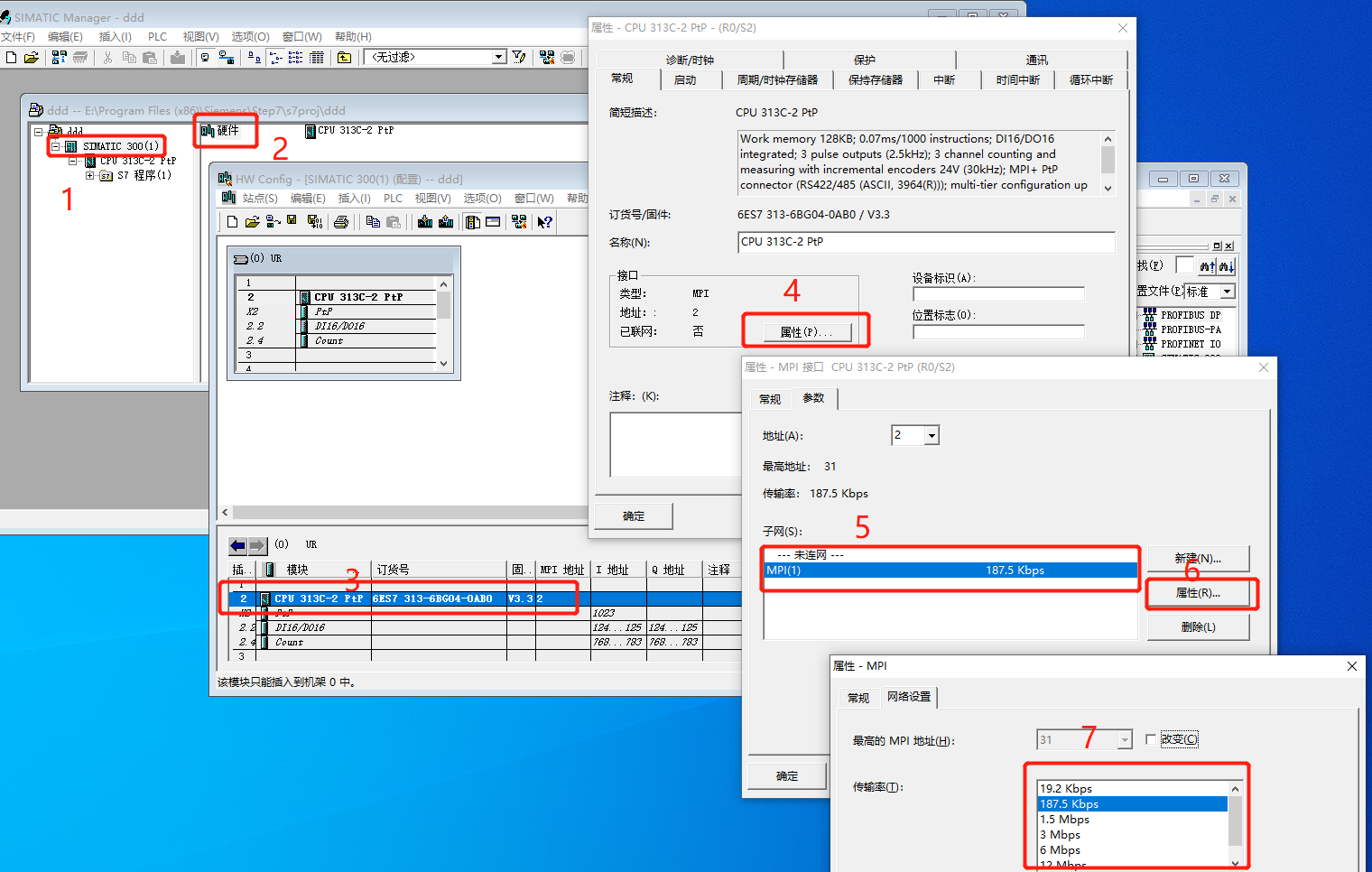

• 上传PLC程序后，按照下面1---7修改波特率。缺省为187.5k，可修改为19200
  •
• 选择：PLC/下载
• 下载后，PLC的波特率已经修改，此时编程软件会连接不上，需要Set PG/PC将波特率设置为19200
• 重新上传PLC程序到电脑，看到PLC波特率有187.5k和19.2k两个
