注意点

• S7-200/200CN只能使用Step7-MicroWin SP9来编程
• S7 200是非Smart系列，CPU：22X需要安装：SETP7 Wicro/WIN SP9，且必须安装在XP下。在Win10（会报错）和XP都可以安装，但Win10下搜不到设备。XP下可以搜索
• 西门子S7-200/200CN的串口波特率：9600，必须是偶校验
• 我们用的是PC通讯线，另外再配置了一个USB转串口。这个方式PC-PPI转换线有的可以用，有的不可以用。最好使用USB转PPI专用线，而不是USB转RS232+RS232转PPI
  • 通信线pc-ppi：通信线pc-ppi通过传统COM串口提供串行连接及RS232-RS485信号转换和PPI协议转换
    • 有的线可用，有的线不可用，如果无法通讯需要换线
    • 经过测试，不要试图使用PC-PPI线来进行连接编程软件和PLC
      • 使用2个不同类型的pc-ppi线，XP下可以使用Step7 Micro/WIN SP9搜索和连接上PLC。但PLC类型不对导致无法进行后续验证
      • 两种不同类型的线，都可以通过串口直接读取PLC 200 Smart的数据（PLC 200也应该可以）。
  • 编程线USB-ppi：编程线USB-ppi通过USB接口提供串行连接及RS485信号转换和PPI协议转换
• 如果接上西门子S7 200的PLC的DB9针串口，如果不发送请求数据也会不断发上来，并不能作为评判这个口是坏的根据。因此通过请求，也可能能收到数据。晨光电缆一个设备就是2个DB9（S7-200CN），左侧口可以接入北辰模块，通过modbus收到数据；右侧DB9则北辰模块不行，而且厂家工作站插到右侧上面也无法显示。
• 安装WinXP Deepin虚拟机，再插入绿联USB转RS232线，并在虚拟机安装驱动精灵，利用驱动精灵安装USB转RS232的驱动
  •

• 西门子Step7-Micro/Win SP9在XP下，有些PPI连接线能够搜索PLC200 Smart，但无法连接上，因为CPU不支持

• 上传和下载
  • 上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
  • 禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download

串口线和PLC的连接

• 串口线需要专门的PPI连接线，普通线不行

下载

• 从ftp://ftp.peakinfo.cn/software/PLC/simens/step-7microwin v4.0 sp9-ONLY-S7-200.zip

安装Step7-MicroWin SP9

• 必须在WinXP实体机或者虚拟机下安装和使用
• 不解压直接WINRAR进入，执行Setup.exe，按照以下步骤操作，大概安装需要几分钟，中间如果有assert错误和其他错误，忽略就可以了
•

S7-200 Explorer运行与配置

• S7-200 Explorer不能直接使用，需要按以下步骤操作：

  在My S7-200 Network上右键，选择“Set PG/PC接口”





Step7 Micro/Win的运行与配置

• 打开，不需要打开项目，缺省配置即可

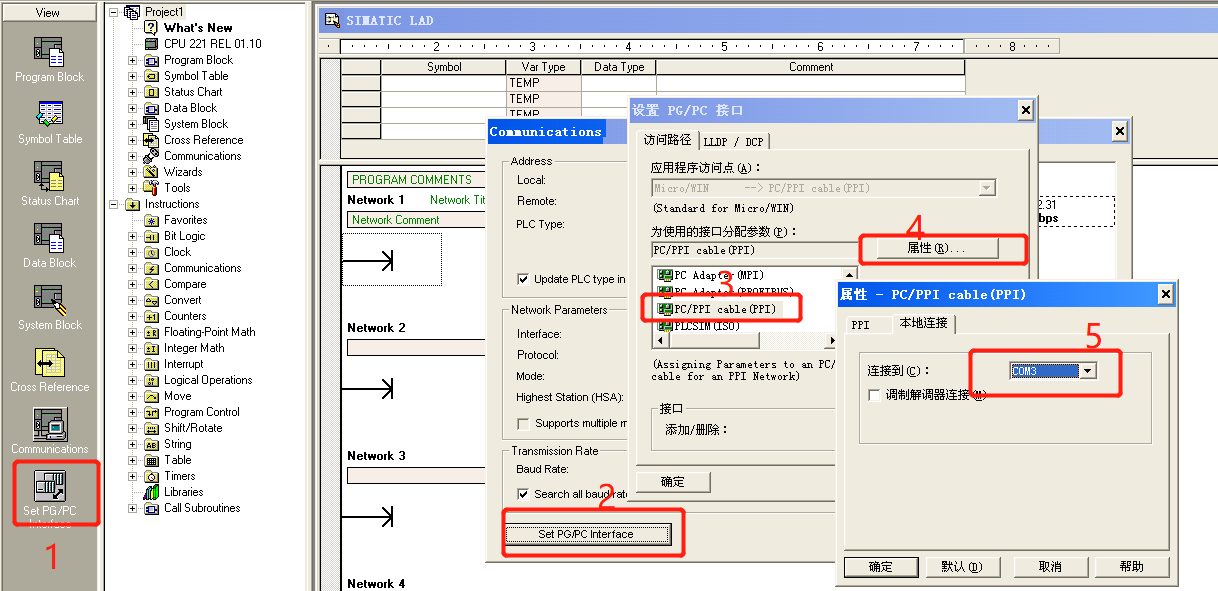

• 打开和设置通讯参数。左侧Set PG/PC Interface，步骤按下图1/2/3/4
•

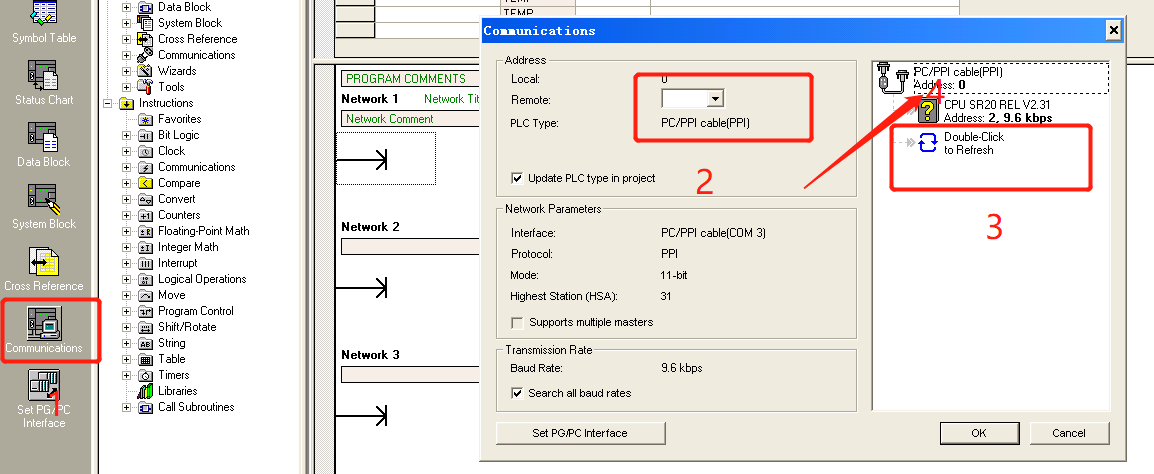

• 设置通讯Communications，见下图1/2/3/4。
  • 最终可以搜索到一个CPU，如右图的SR20 REL V2.31。并得到地址
  • CPU边上有个？号，说明不可使用，因为这是连接200Smart。只能连接200型号
•

串口线及设置

• 注意点：
