数据字典

  • 三菱PLC的软元件，就是其他PLC的数据区/数据块，是我们要采集的对象
  • D：数据存储器，如D5
  • X：输入寄存器
  • Y：输出寄存器
  • DX：直接输入寄存器
  • DY：直接输出寄存器

下载

ftp://ftp.peakinfo.cn/software/PLC/三菱PLC 目录下载下来


安装

  • 输入序列号：
  • 安装到缺省目录，一路Next下去
  • 会安装在MELSOFT目录下

安装USB线驱动

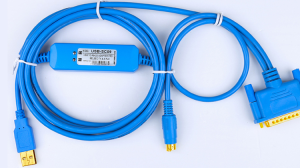

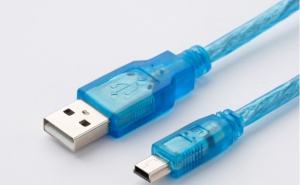

  • USB插入PLC和电脑，电脑提示并自动搜索。

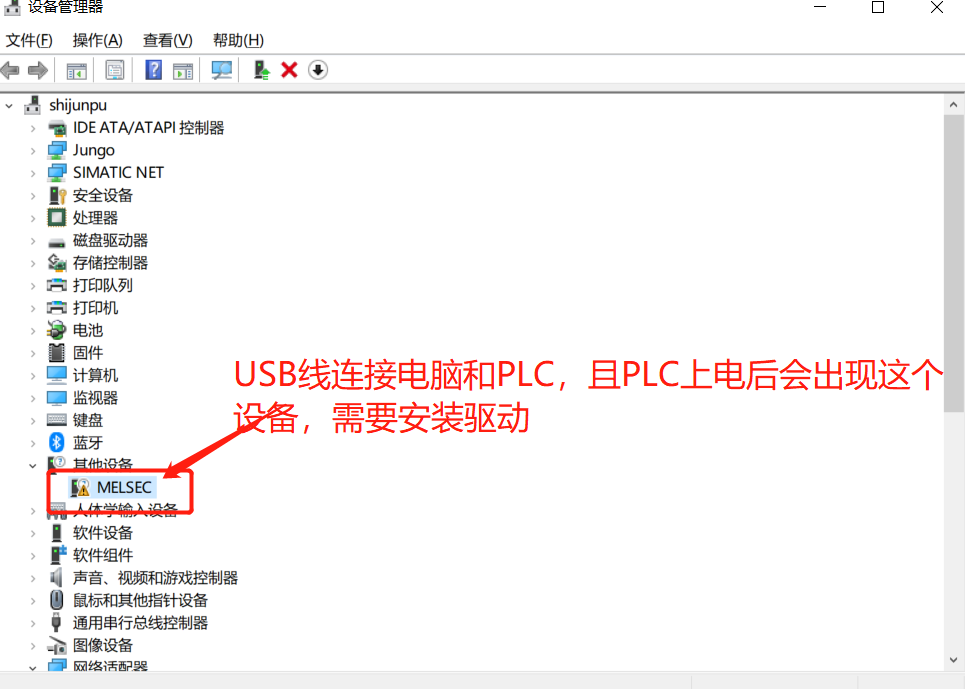

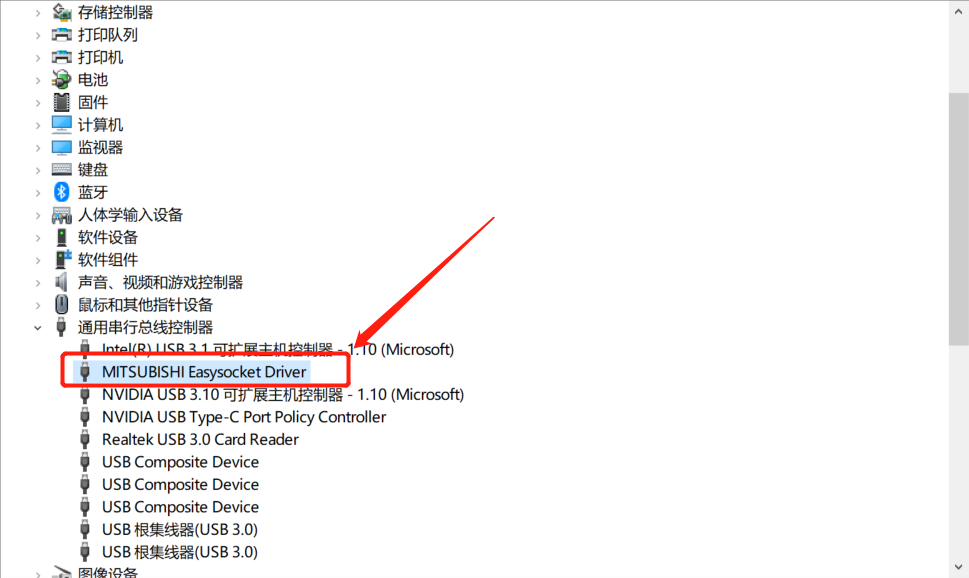

  • 搜不到（跳过即可），然后在设备管理器中找到MITIBISHI的那个位置设备
  • 更新驱动，手动指定位置，并输入或选择路径（C:\Program Files (x86)\MELSOFT\Easysocket\USBDrivers）

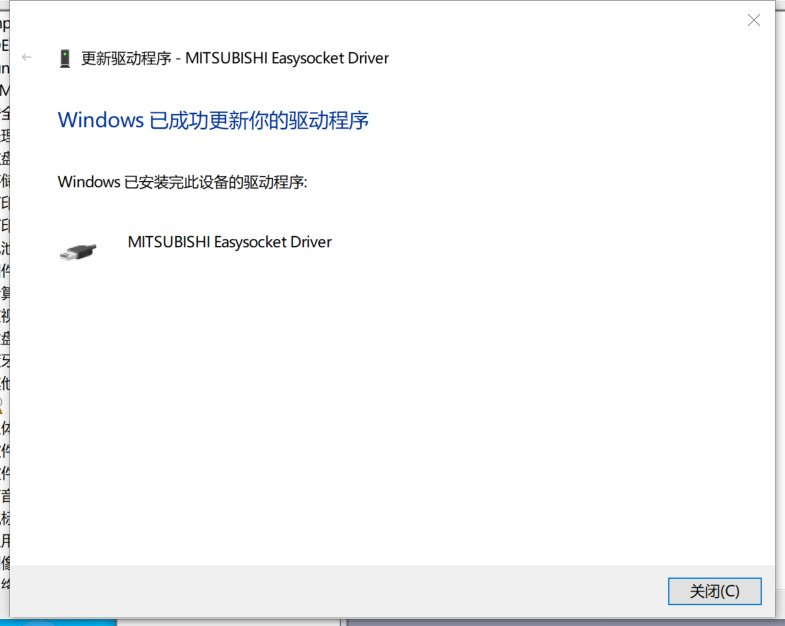

  • 提示USB安装成功


通过USB配置读取已有PLC程序和数据，并监视

  • 打开GTX Works，不要新建或打开任何工程
  • 主菜单：在线/PLC读取，弹出下面界面
  • 选择CPU，并点击确定

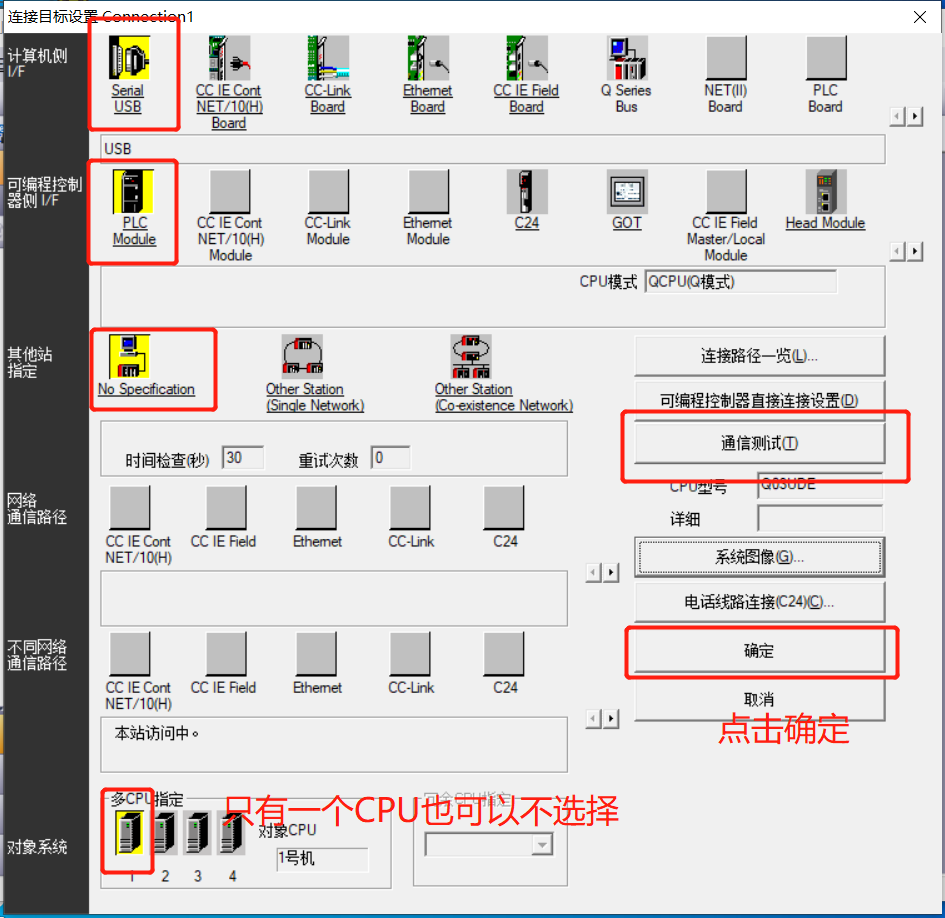

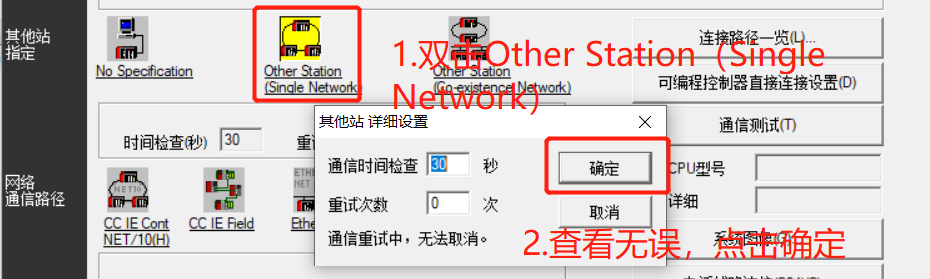

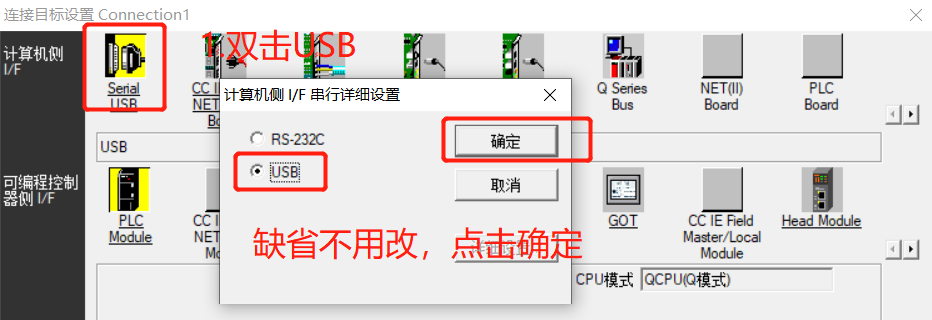

  • 在弹出的连接目标设置中，按照图示选择。其实是什么都不用动，点击确定就好

  • 点击“通讯测试”，应出现：，说明连接正常
  • 确定按钮点击后应出现下图

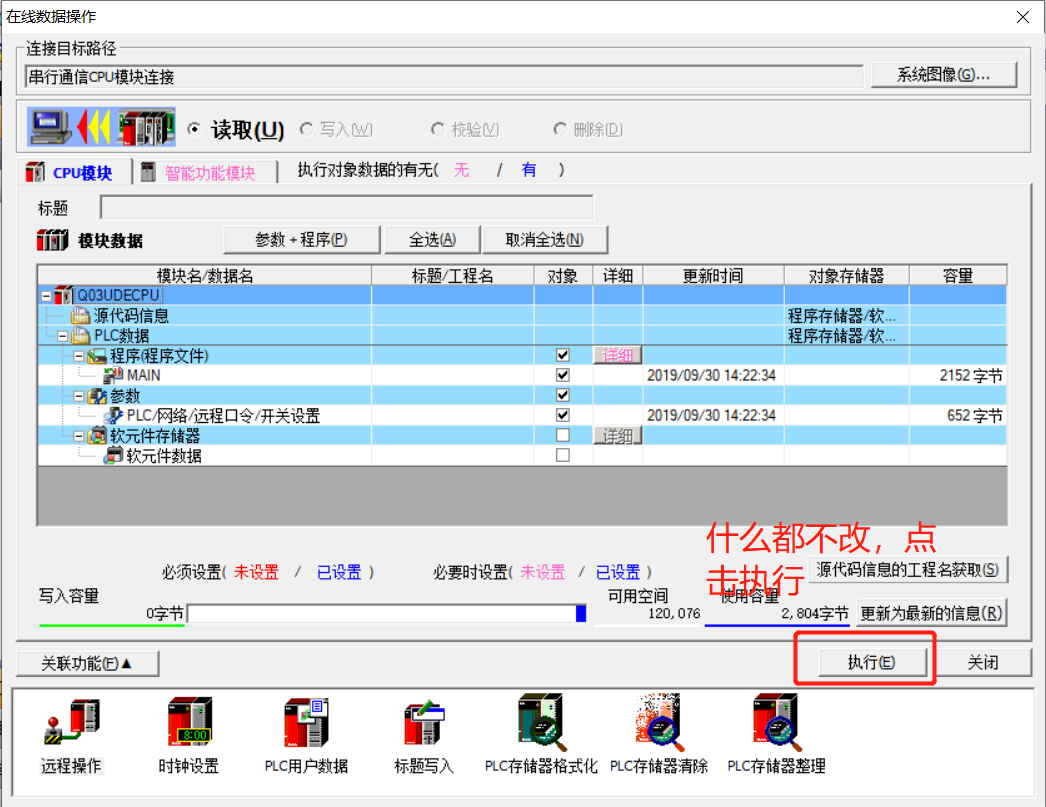

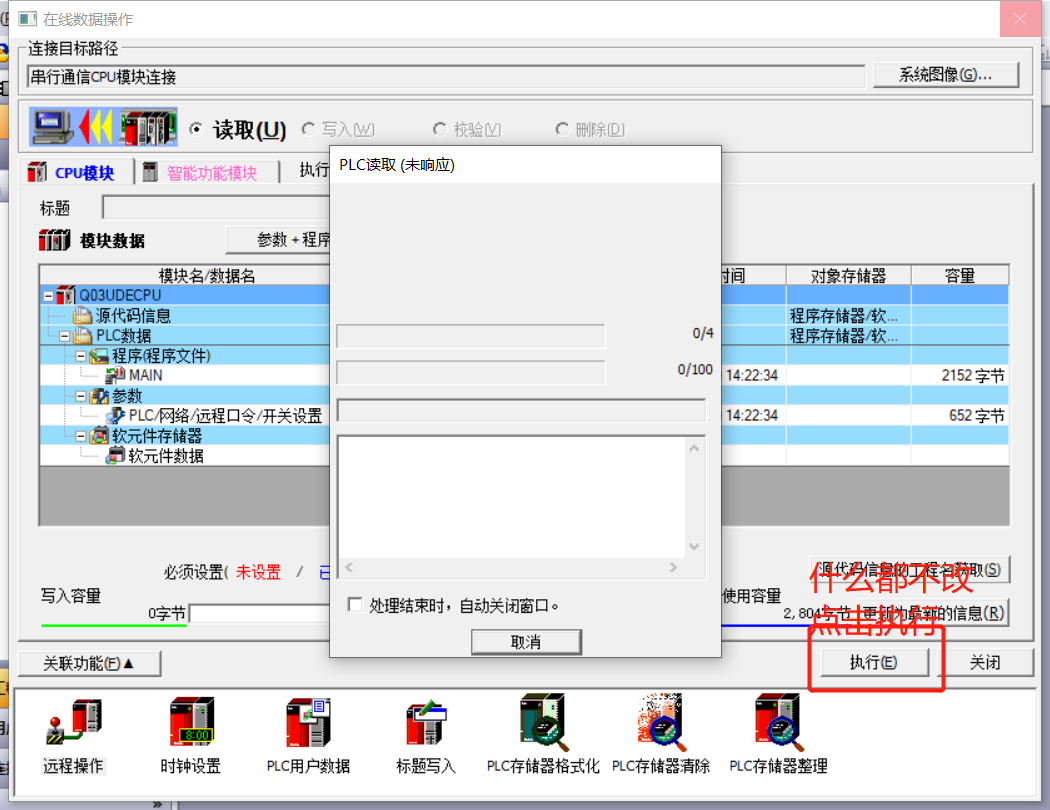

  • 什么都不改，点击执行

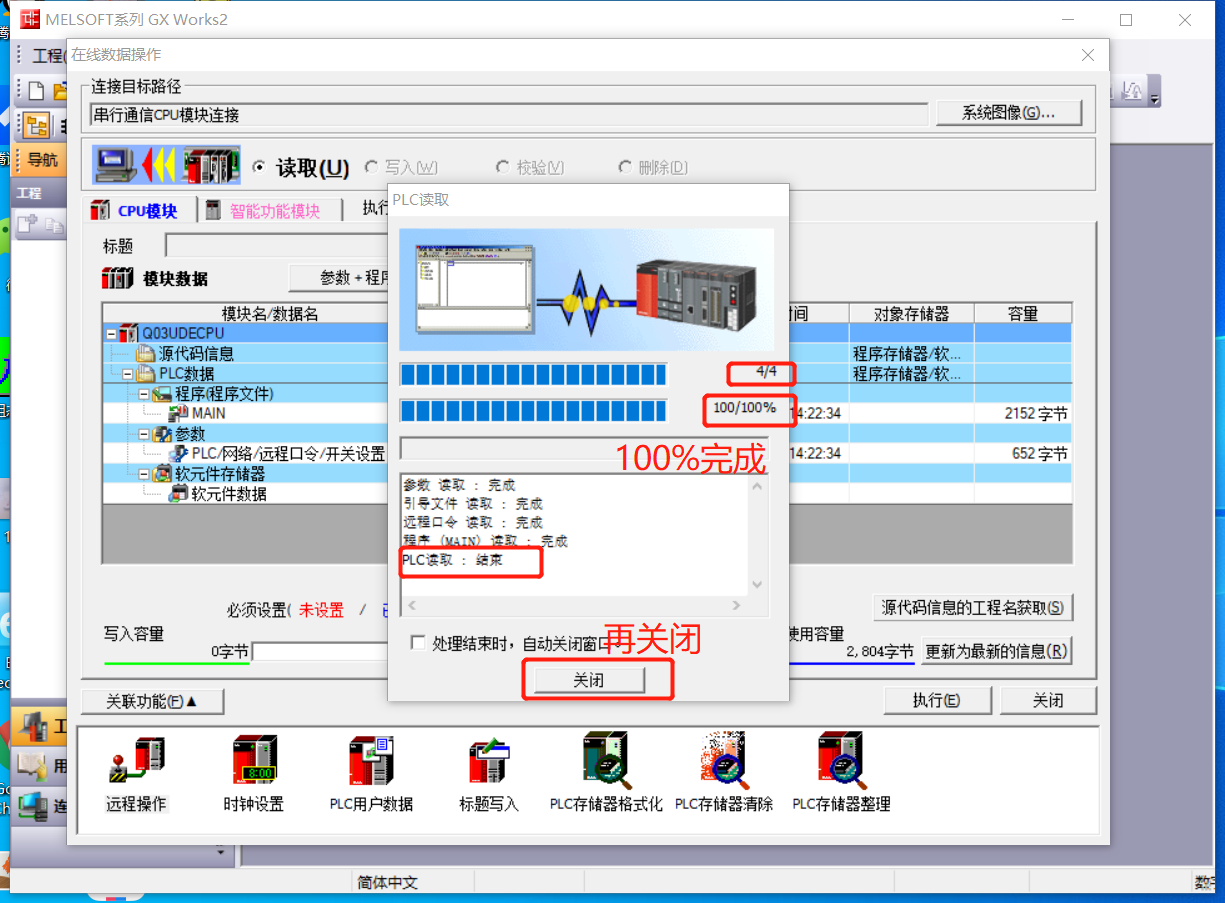

  • 等待100%进度，关闭。此时已经读取了PLC的所有程序和数据

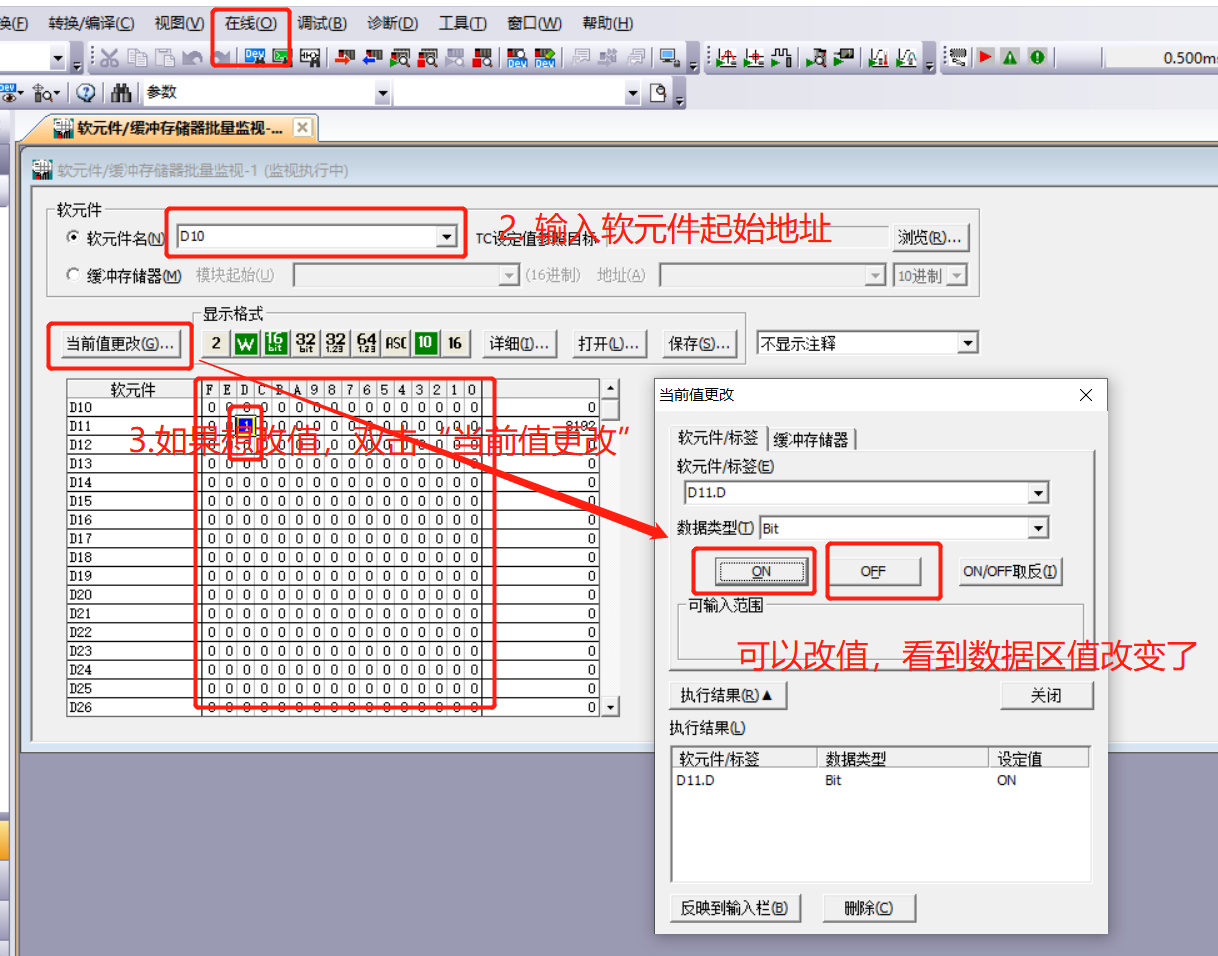

  • 选择主菜单：在线/ 监视/“软元件/缓冲存储器批量监视”
  • 输入D0（软元件名）就可以监视改地址及其开始的所有地址的值，选择当前值更改就可以更改当前值



修改PLC的IP地址

  • 以便之后通过网络访问PLC（编程GTXWorks访问，及通过程序直接读写）

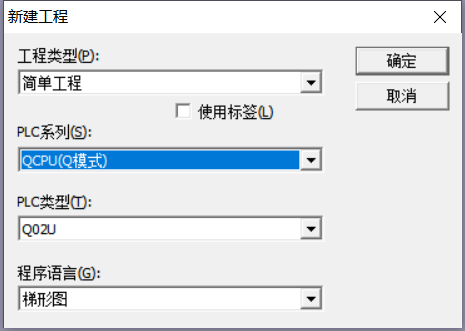

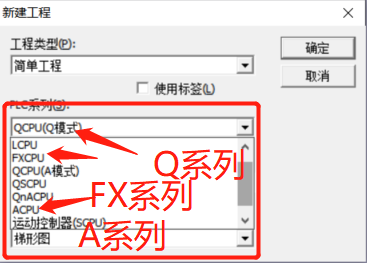

  • 工程/新建菜单时，选择简单工程，然后选择QCPU（Q模式），PLC类型根据实际PLC上的型号选择。确定后新建工程
  • 工程>工程类型设置，点击后可以在结构化工程和简单工程切换，简单工程转换/编译菜单的子菜单才可用，结构化工程不需要编译
  • 打开Solid GX Works2，
  • 从PLC读取信息到GX Works形成工程：

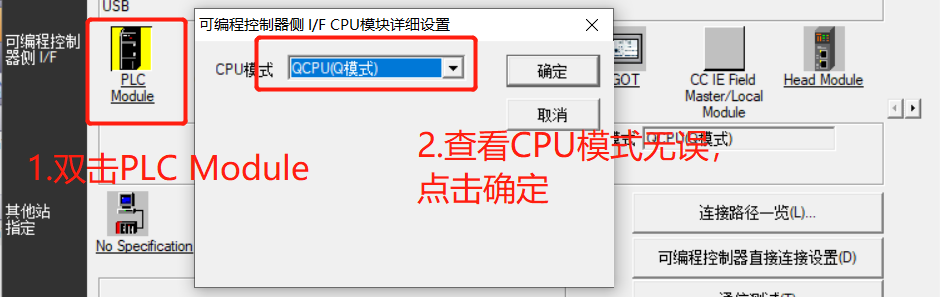

    • 在没有新建或打开工程时，选择菜单：在线>PLC读取，弹出提示框选择ＱＣＰＵ（Ｑ模式），计算机侧选择USB（第一个），可编程控制器侧选择PLC Module，其他缺省，选择通信测试按钮，提示成功，点击确定。
      进入后，勾选列表中所有内容，点击执行，提示执行结束.此时可以连上。
  • 创建新的工程后，左侧outlookbar中/连接目标/当前连接目标，选择菜单：在线>PLC读取。

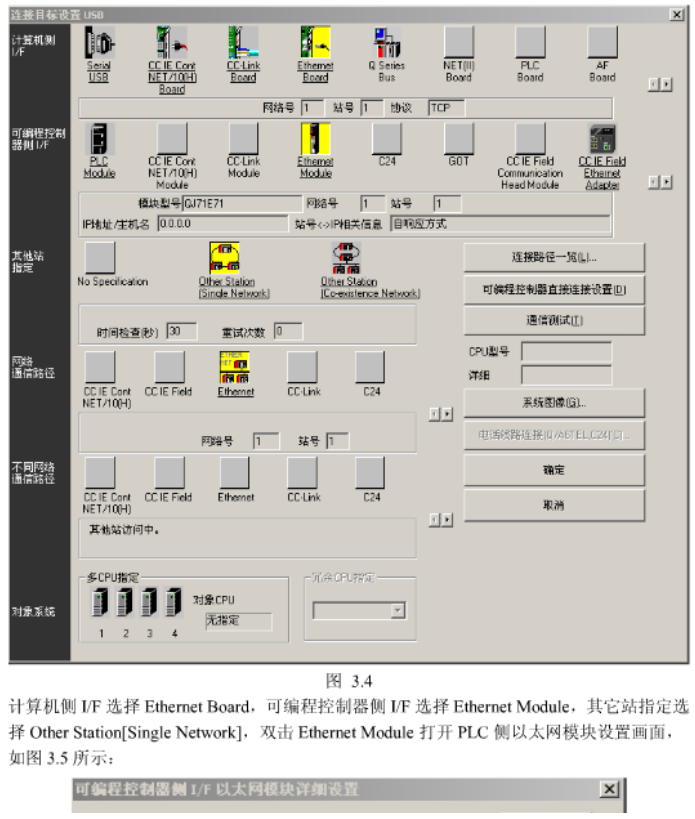

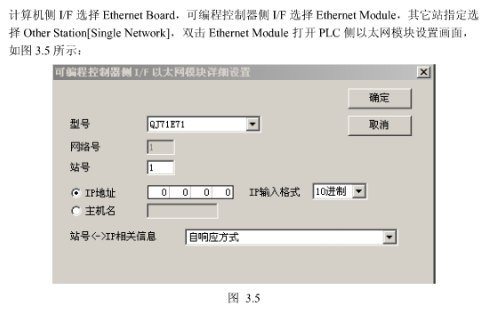

（以太网模式可配置，但不可行）。如果是已有工程，修改和PLC的连接，则在左边outlook bar下面有个连接目标按钮，点击可以修改。


  • 配置PLC的以太网卡地址

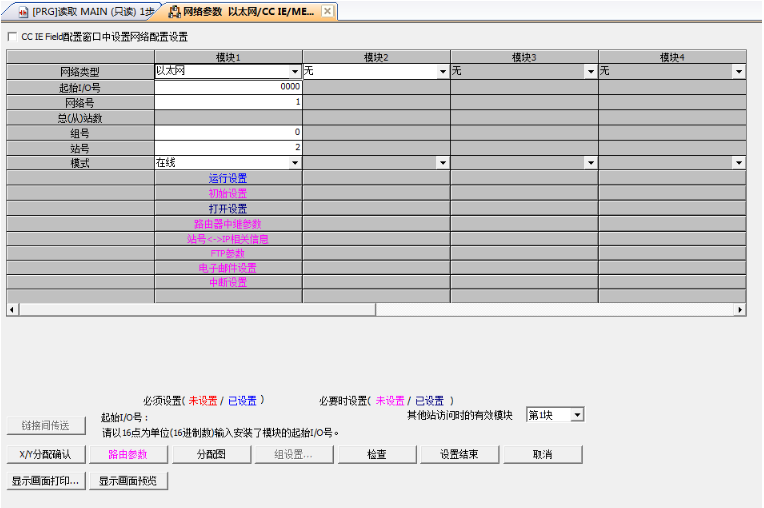

然后选择左侧的网络参数/以太网，按照如下配置（参考http://www.docin.com/p-821867782.html）：
第一个缺省打开的画面，按如下配置：

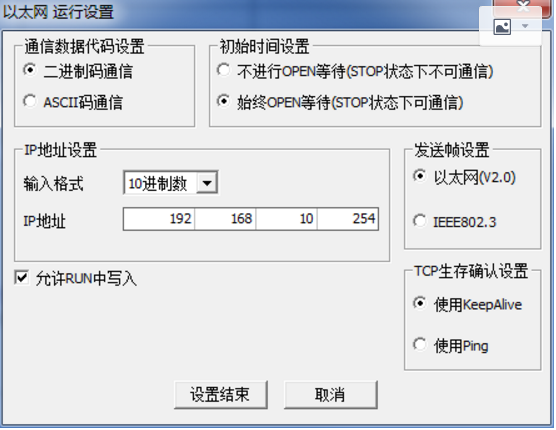

点击运行设置，按如下：

（测试发现，初始时间设置“不进行Open等待”也可以通信）

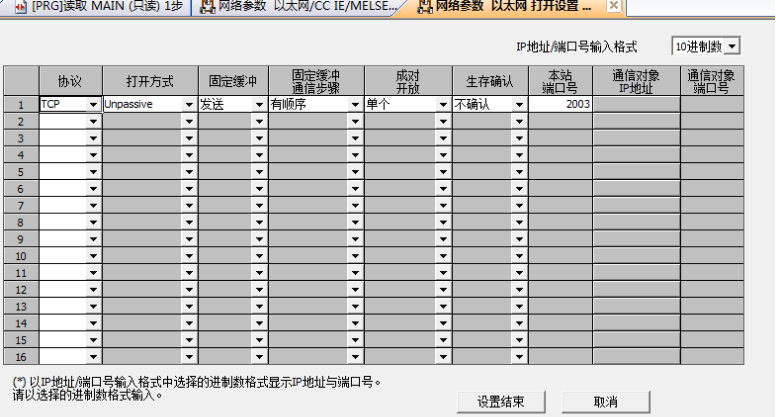

选择打开设置，按如下：

  • 监视数据


点击工具栏的 “软元件/缓冲存储器批量监视”，输入D0（软元件名）就可以监视当前值，选择当前值更改就可以更改当前值
