注意点
- CX-One4.3版本包含了编程和模拟工具，对CJ2M，CJ2W等带“2”型号的PLC不支持
- CX-One9.31版本支持CJ2M等待“2”型号的PLC，但对CJ1W等型号不支持（公司的PLC，CJ1W-PA202）
- 上传和下载
- 上传程序文件是指将存储在PLC主机中的程序文件装入到编程器（计算机），File/Upload
- 禁止使用Download!!!下载程序文件是指将存储在编程器（计算机）中的程序文件装入到PLC主机中。可用菜单命令File>Download
数据字典
- 寄存器类型
- CIO：是输入输出寄存器区。常用寄存器类型
- D：是数据存储。常用寄存器类型
- A：是特殊寄存区
- T：是时间
- H：是保持
- W：是内部辅助
和PLC的连接线
- 使用USB转方口USB线（普通线，打印机经常使用的那种口）
- 使用网口连接（CJ2M）
软件安装
- 可从官网直接下载，或者我们的ftp下载。ftp://ftp.peakinfo.cn/software/PLC/cxone v4.30.zip
- 解压该文件后是CXONE.ISO文件
- Win10下进入ISO文件,或使用UltraISO软件加载为光驱，以管理员身份执行setup.exe。（需要先安装dotnetframework4.0）
- 如果已安装后卸载不掉（提示插入磁盘错误），可安装虚拟机
- 根据向导选择简体中文，序列号输入：1600 0201 1347 5300。公司名字必须输入，否则无法下一步
- 可以选择不同的安装路径和FBL库路径
- 中间选择网口，只有有线网卡可选择
CXProgramer 建立工程并与PLC在线连接、监视内存的值

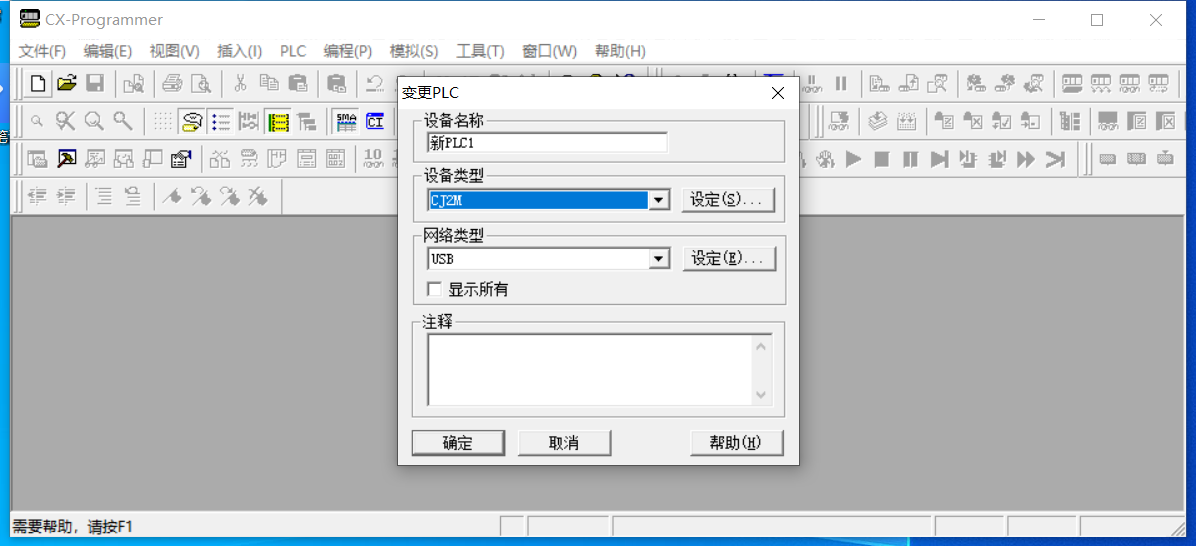

- 新建PLC工程

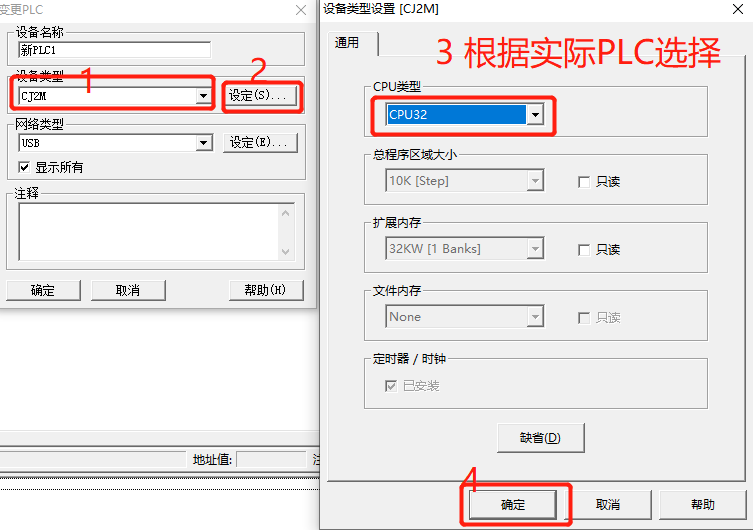

- 设备类型选择正确类型（如CJ2M，看PLC侧面铭牌），再点击设定，选择合适的CPU如CPU32

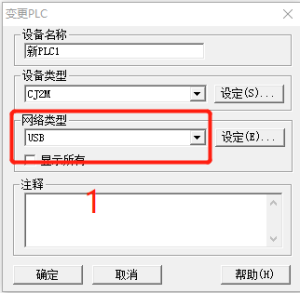

- 网络类型一定要勾选“显示所有”，然后网络类型就有很多。
- 实际PLC的话，根据连接USB还是网口，选择USB或Ethernet。这里选择USB

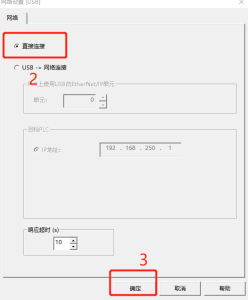

- 主菜单：PLC/修改通信设置，弹出菜单选择，和新建工程时的配置通讯设置相同
- 主菜单：PLC/在线工作，此时提示：
，点击“是” - 连接成功，应该没有提示报错，此时已经连接上模拟器或PLC。

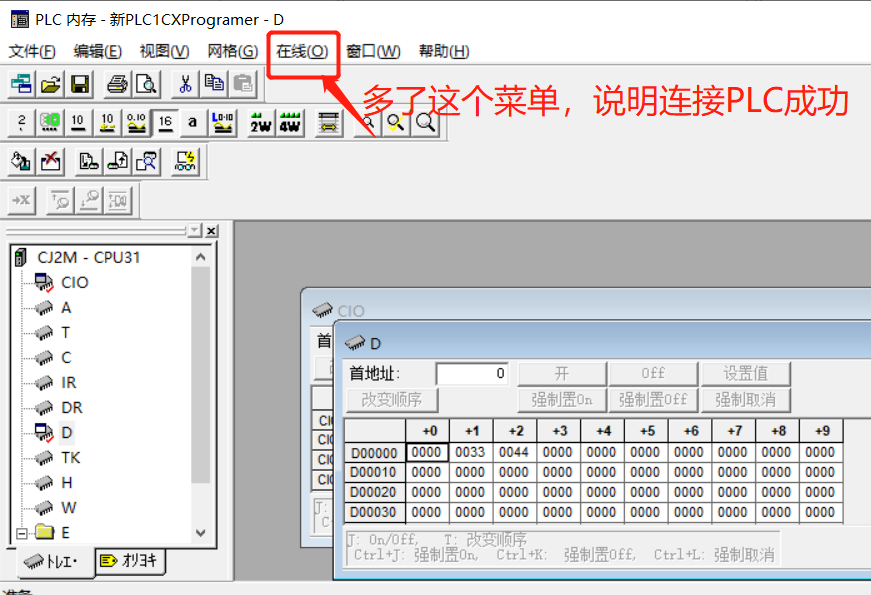

- 左侧树型结构中，找到“内存”，双击打开，会弹出PLC内存对话框（见下图），显示了所有内存中的各种寄存器类型。
- 同时：菜单会多一个在线菜单，说明成功。
- 双击某种内存（如下图的CIO），能够观测到CIO内存，并可以指定起始地址

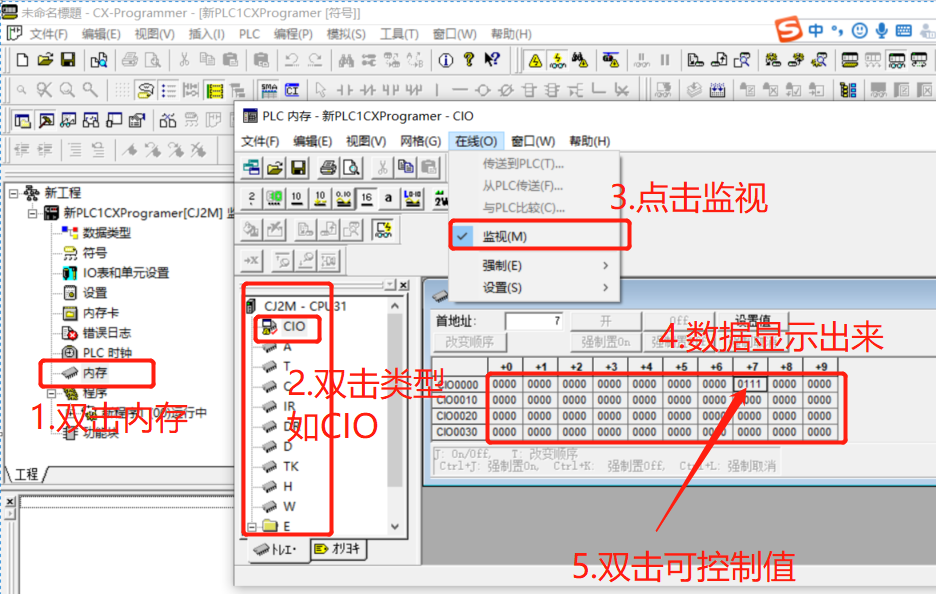

监视寄存器数据
- 按照上面步骤，连接上PLC/模拟器后

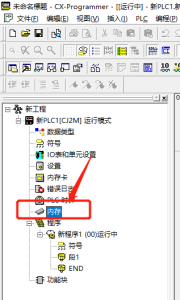

- 双击下图左侧“内存”
- 在弹出框中双击一个寄存器类型，如CIO
- 选择 在线/监视，让监视处于选中状态
- 数据区能看到实时数据了
- 实际的PLC中，CIO缺省值为0，D缺省有值
修改寄存器的值
- 双击某个数据，能修改数据的值。修改后，PLC上的值就修改了。在模拟器中是可以的，实际PLC中不能修改值？？
- 如果重启CX-Programer并新建一个工程，连接PLC后监视相应数据块，发现值上上次修改的值
传送PLC程序到电脑
- PLC必须现在线：主菜单：PLC/在线
- 主菜单：PLC/传送/从PLC
- 有提示，点击确认就行
- 保存工程作为备份

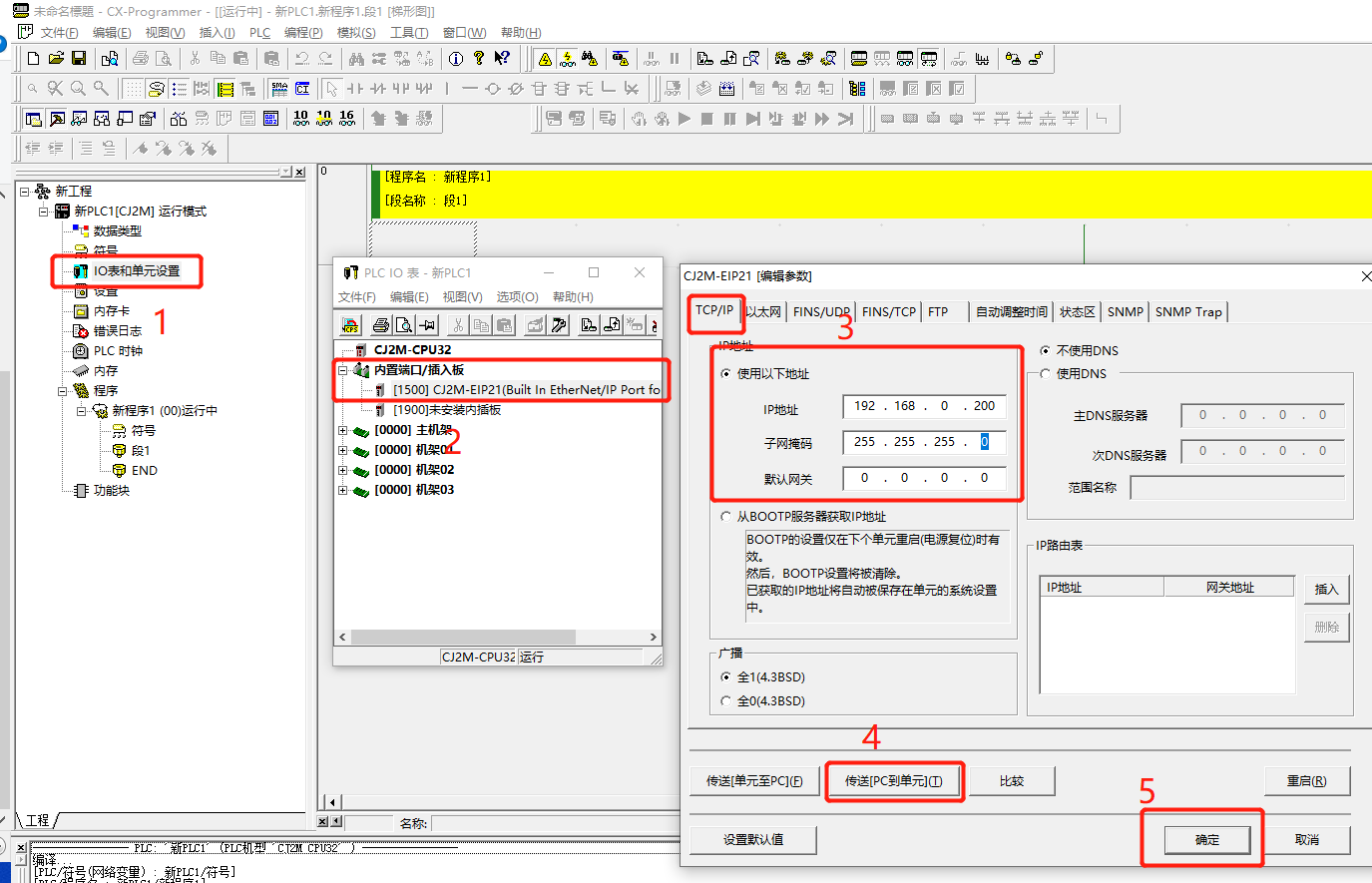

修改CJ2M内置的IP
- 首先，必须从PLC上传所有程序到电脑，按照上面的步骤。
- 左侧树中的IO表和单元设置，弹出PLC IO表
- 展开内置端口/插入板，看到下面有个CJ2M-EIP21（...）双击
- 打开CJ2M-EIP21，配置IP和电脑或交换机网段相同的IP和掩码，注意IP不能和任何电脑重复
- 点击传送到单元 按钮，会提示：处于运行模式无法执行
- 关闭对话框和PLC IO表

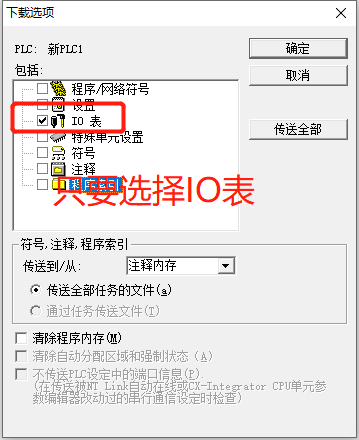

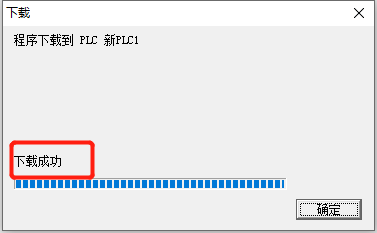

- 主菜单：PLC/传送/到PLC，传送所有（必须先将PLC程序上传到电脑，否则会导致PLC程序被覆盖！！）如果仅传送部分似乎会失败
- 不用重启PLC，传送完毕后，IP就生效了，此时可以ping通
-
新建CX-Simulator模拟器
- 如果没有实际的PLC设备，可以新建模拟器。如果有，网线直连就可以
- 运行CX-Simulator
- 弹出对话框，选择create a new PLC。

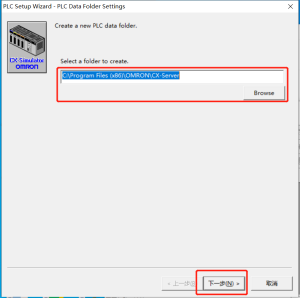

- 选择一个数据存放目录，或者使用缺省值

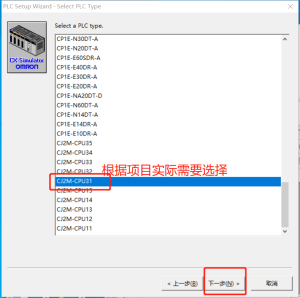

- 选择一个PLC类型，这里我们参考重庆项目，选择C2JM-CPU31，这个我们也有实物PLC可对照

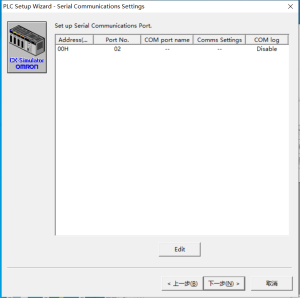

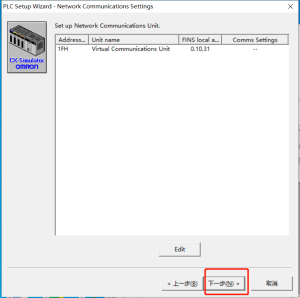

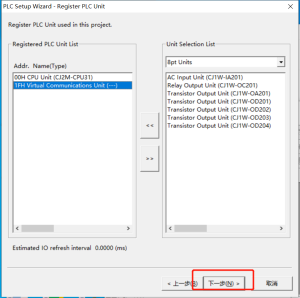

- 选择PLC模块，缺省，直接下一步

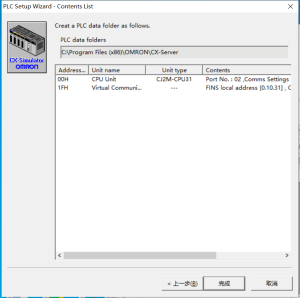

- 后续一直下一步，知道完成

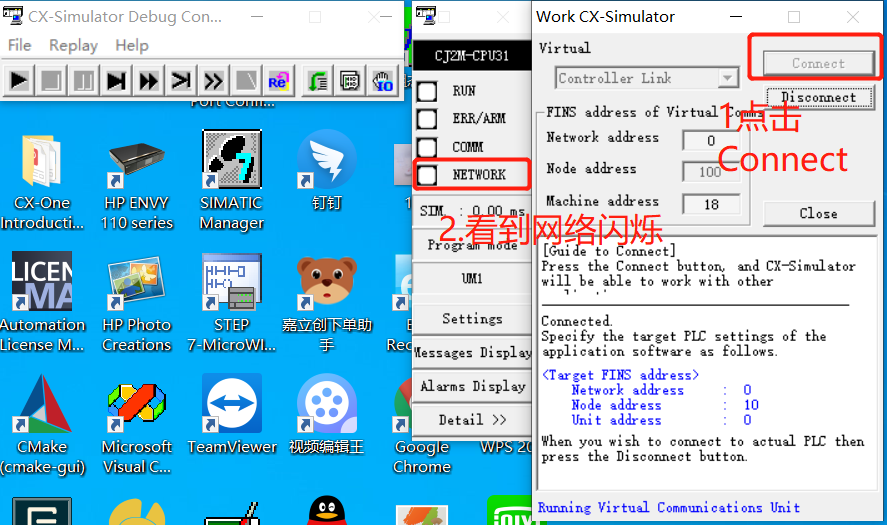

不能让CX-Simulator Run起来，否则会将PLC中数据都置0，导致无法修改数据进行测试。PLC/操作模式应该处于调试状态，不要点击“运行”，否则会强制清空数据。- 运行，点击工具栏左侧的三角形图标，RUN会变绿，说明运行起来了
CXProgramer 建立工程并与模拟器连接
- 新建PLC工程
- 设备类型选择正确类型（如CJ2M），再点击设定，选择合适的CPU如CPU31

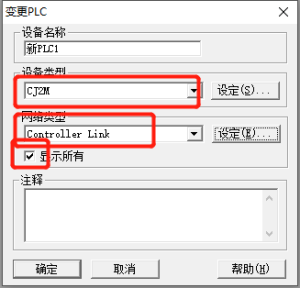

- 网络类型一定要勾选“显示所有”，然后网络类型就有很多。
- 模拟器的话选择：Control Link，和模拟器一致
- 实际PLC的话，根据连接USB还是网口，选择USB或Ethernet

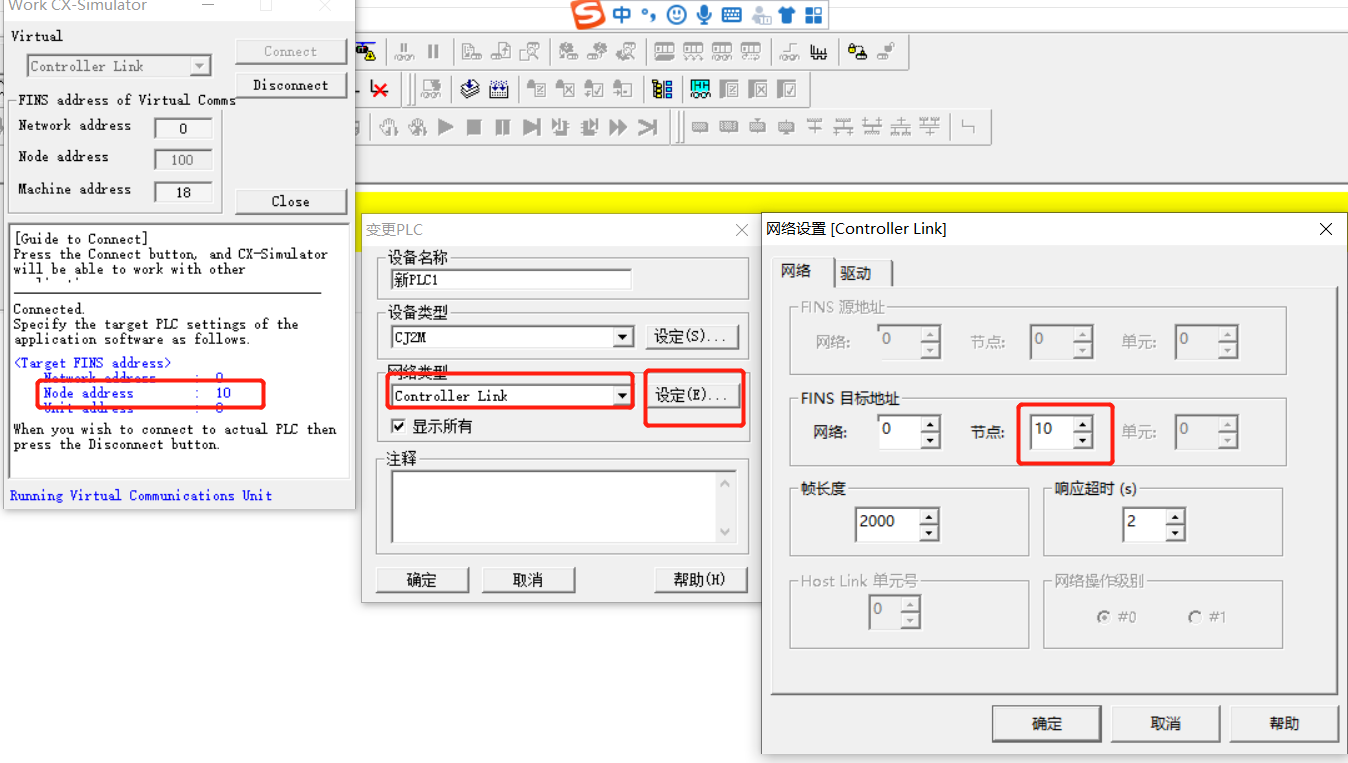

- PLC/修改通信设置，弹出菜单选择Controller Linker
- 点击Controllerlink的设定按钮，节点数字填写的和模拟器一致，如这里是10

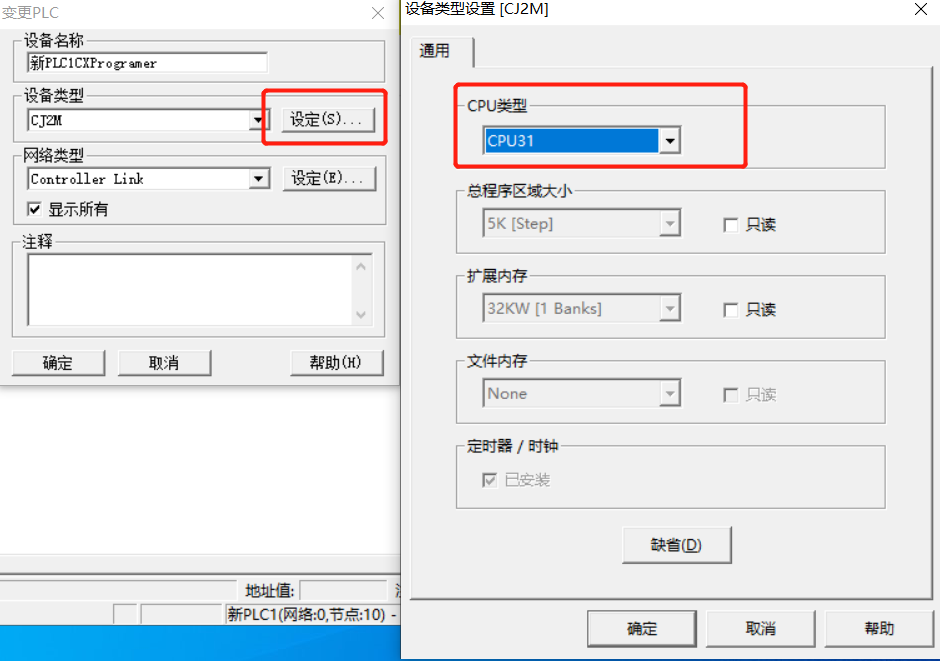

- 设备类型选择和PLC或模拟器一样的类型（如CJ2M），并打开设定按钮，选择正确的CPU（和模拟器或实际相同，如这里是CPU31）

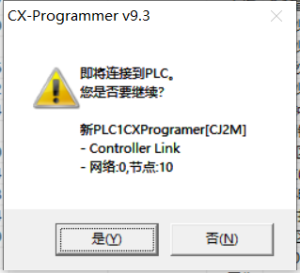

- 选择PLC/在线工作，此时提示：，点击“是”
- 连接成功，应该没有提示报错，此时已经连接上模拟器或PLC。查看工程/内存，打开一类寄存器，菜单会多一个在线菜单，说明成功
