要点

• 支持西门子S7 200/300
• 连接方式
  • 通过扩展的DB9连接，和PLC编程软件Step7连接
  • 通过以太网络方式连接
    • 需要安装北辰的驱动BCNet-S7200 & BCNet-S7300（西门子），64位BCNetS7PD1802_setup_x64.exe
• Step7 V5.6
  • 可以通过扩展串口和网口连接和使用S7 300
  • 可以通过扩展串口和网口连接S7 200，也能够找到数据块DB1，但不能打开数据块

安装北辰模块

• 直接插上北辰模块，不需要供电
  •
• 北辰模块的网口，直连电脑或者通过交换机连接电脑（缺省IP：192.168.1.188）

通过扩展的DB9串口进行PLC编程

• 使用S7 300专用电缆或200专用电缆，l连接北辰扩展口，到对应的PLC编程软件
  • Step7（S7 300，西门子S7-300/400编程软件Step7 V5.6）
  • 或者Step7 MicroWin Smart2.5（S7-200 Smart，西门子S7-200 Smart软件Step7 MicroWin Smart2.5）
  • 或者Step7 MicroWin V9（S7-200 CN/S7-200，西门子S7-200/200CN编程软件Step7 MicroWIN SP9）
• 打开Step7软件
  • Simatic Manager（Step V5.6版本），对于连接西门子S7 300
  • Step7-MicroWin，对于连接西门子S7 200/S7 200CN
  • Step7-MicroWin Smart，对于连接西门子S7 200 Smart（未测试）

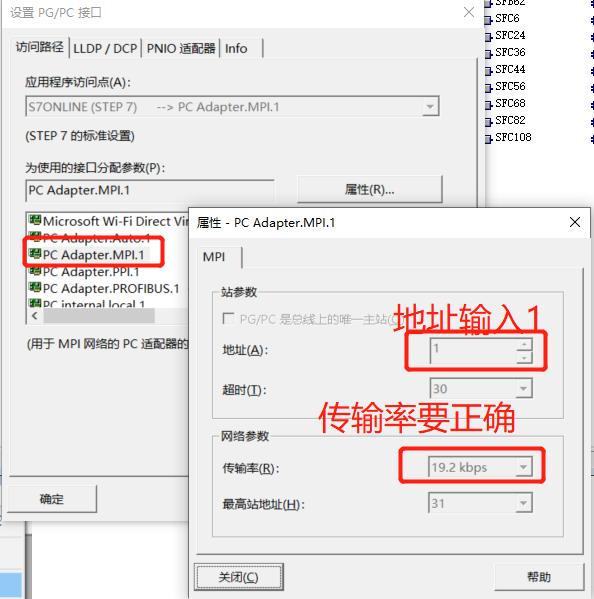

• 配置SetPG/PC接口
  • 菜单“选项”/设置PG/PC接口
  • 选择PC Adapter.MPI.1（西门子S7 300）。或者PC Adapter.PPI.1（西门子S7 200 /200CN/200 Smart）
  • 点击属性，地址需要修改，缺省为0，需要改为1或其他不冲突的值（这个值是编程电缆的值）

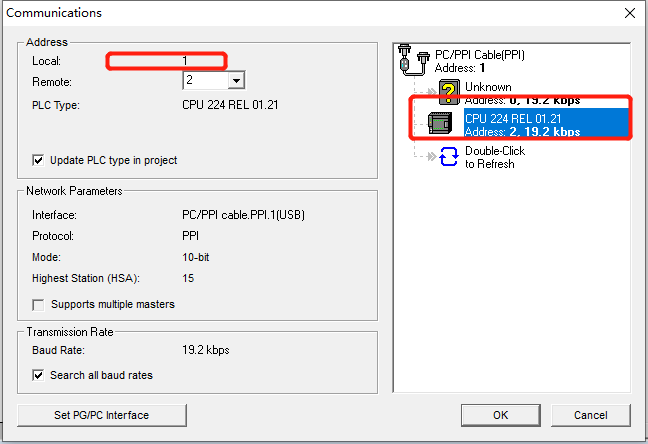

  • 其后的操作，和官方软件直连相同。不过注意，如果搜到多个CPU，则不要选择带有问号的CPU（见下图为S7 200的例子）
  •

通过扩展的网络口进行PLC编程

• 安装北辰驱动程序(win10下需安装64位），在：ftp://ftp.peakinfo.cn/software/北辰/北辰资料下载/bcnet-s7200 & bcnet-s7300（西门子）/bcnet编程驱动/64位系统/bcnets7pd1802_setup_x64.exe
• 打开Step7编程软件
  • Simatic Manager（Step V5.6版本），对于连接西门子S7 300
  • Step7-MicroWin，对于连接西门子S7 200/S7 200CN
  • Step7-MicroWin Smart，对于连接西门子S7 200 Smart（未测试）
• 打开设置PG/PC接口的对话框
  • 菜单“选项”/设置PG/PC接口（Simatic Manager，S7 300）
  • 或者左侧Outlook bar中Set PG/PC Interface（Step7-MicroWin）
  • 或者？？？
• 选择连接方式
  • BCNetS7PD.MPI.1(对西门子S7 300）
  • 或者BCNetS7PD.PPI（对西门子S7 200/Smart/CN）
• 点击属性框，弹出属性页中，输入北辰模块的IP（如缺省：192.168.1.188），或者点击查找本地BCNet模块的按钮，选择找到的北辰模块
  • 如果确实连接上PLC后，搜索不到CPU（搜索出来是个Unknown ，问号），需要将北辰模块的IP改为1个ping不通的IP，可能就可以了
• 点击确定保存
• 后续操作和西门子标准编程软件操作相同，见：西门子S7-300/400编程软件Step7 V5.6
  •
  •
